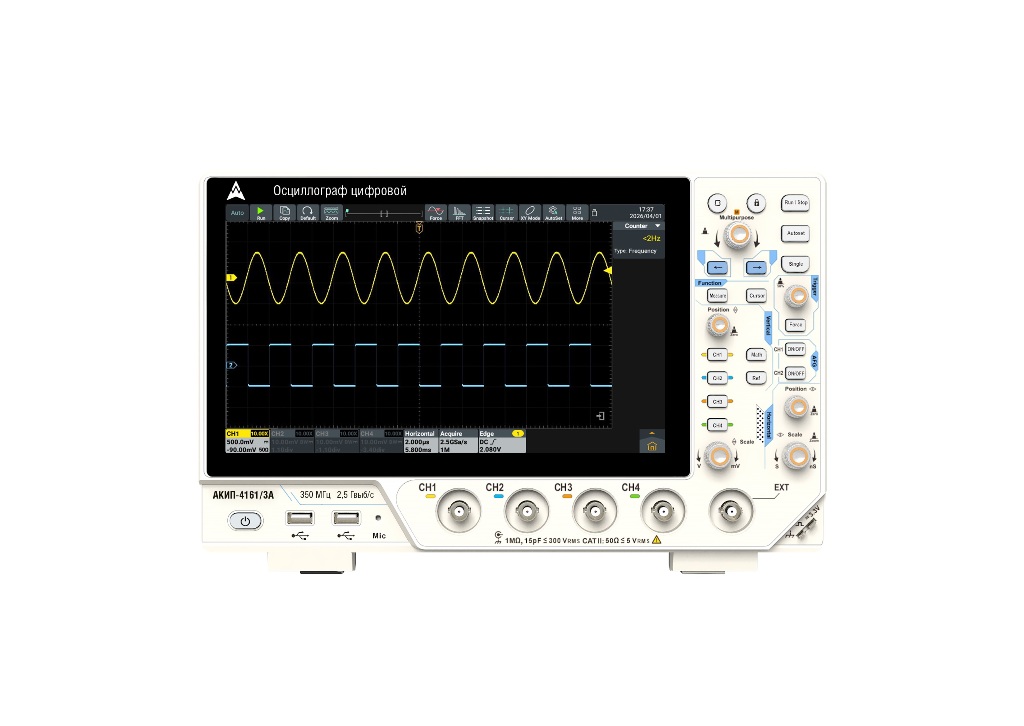

АКИП-4161/3А осциллограф цифровой

Осциллограф Акип 4161/3А цифровой представляет собой четырехканальную измерительную станцию с полосой пропускания 350 МГц, максимальной частотой дискретизации 2,5 Гвыб/с при работе по одному каналу и глубокой памятью 100 МБ. Эта модель выделяется в линейке АКИП наличием встроенного двухканального генератора сигналов произвольной формы на 50 МГц, возможностью питания от внешнего Power Bank и полноценной операционной системой Android, что превращает лабораторный прибор в автономное решение для выездных работ. Осциллограф П-4161 ориентирован на инженеров-разработчиков, сервисных инженеров и лаборатории, где требуются одновременный анализ четырех сигналов, расшифровка цифровых шин и высокая скорость захвата быстропротекающих процессов. Благодаря емкостному сенсорному экрану с диагональю 25,6 см и интерфейсам USB, LAN, HDMI, а также поддержке SCPI, управление и интеграция в автоматизированные стенды становятся максимально гибкими. В данной карточке рассмотрим ключевые особенности П-4161, подтвержденные техническими характеристиками, и его место среди других приборов.

Четыре канала и 350 МГц

Осциллограф П-4161 оснащен четырьмя измерительными каналами, что позволяет одновременно контролировать до четырех сигналов в цифровых и аналоговых цепях — например, на входах и выходах нескольких каскадов усилителя или при отладке многоуровневых систем управления двигателями. Полоса пропускания 350 МГц делает П-4161 пригодным для работы с гармониками сигналов до третьей-пятой гармоники частот порядка 70–100 МГц, что востребовано при анализе помех в импульсных источниках питания и ВЧ-трактах. Прибор имеет входное сопротивление 50 Ом и 1 МОм, что расширяет совместимость с высокочастотными активными пробниками и стандартными пассивными щупами для общепромышленных измерений. Благодаря четырехканальной архитектуре, П-4161 позволяет сократить время тестирования, избавляя от необходимости переподключать щупы и перезапускать измерения при сравнении фаз нескольких сигналов.

• Число каналов: 4 — одновременный контроль четырех точек схемы без коммутации.
• Полоса пропускания: 350 МГц — уверенный анализ сигналов в ВЧ-диапазоне и их гармоник.
• Входное сопротивление: 50 Ом и 1 МОм — выбор режима под высокочастотные и стандартные щупы.
• АЦП: 8 бит — обеспечивает базовое разрешение по вертикали, достаточное для большинства задач сервиса и разработки.

Дискретизация и память

Частота дискретизации П-4161 достигает 2,5 Гвыб/с при использовании одного канала, что позволяет регистрировать наносекундные фронты и высокочастотные выбросы с временным разрешением менее 400 пс. При задействовании двух каналов частота составляет 1,25 Гвыб/с, а при работе по всем четырем каналам также сохраняется 1,25 Гвыб/с — это гарантирует одинаковую детализацию сигналов на всех входах без снижения качества при многоканальных измерениях. Объем памяти осциллографа П-4161 — 100 МБ, что обеспечивает запись длительных последовательностей при высоком разрешении, что критично для анализа редких сбоев и переходных процессов в силовой электронике. Скорость обновления экрана до 500 000 осциллограмм в секунду позволяет П-4161 захватывать даже маловероятные события, делая его эффективным инструментом для поиска паразитных наводок и сбоев синхронизации.

• Частота дискретизации 1 канал: 2,5 Гвыб/с — для детального изучения одиночных сигналов.
• Частота дискретизации 4 канала: 1,25 Гвыб/с — стабильная производительность при полной загрузке.
• Объем памяти: 100 МБ — захват протяженных пакетов данных без потери разрешения.
• Скорость обновления: до 500 000 осц./сек — высокая вероятность зафиксировать редкую аномалию.

Генератор и измерения

В осциллограф П-4161 интегрирован встроенный генератор сигналов произвольной формы с двумя каналами и максимальной частотой 50 МГц, что превращает прибор в компактный измерительно-стимулирующий комплекс. С его помощью можно подавать тестовые синусоидальные, меандровые, импульсные или произвольные сигналы непосредственно на вход тестируемого устройства, оценивая его АЧХ и переходные характеристики без внешнего генератора. Помимо осциллографа, П-4161 выполняет функции вольтметра с разрешением 4 разряда и частотомера с разрешением 6 разрядов, что позволяет оперативно контролировать напряжение и частоту в контрольных точках без переключения на отдельные приборы. Математические функции осциллографа включают анализатор спектра на основе БПФ, что дает возможность оценить спектральный состав сигнала, а также операции сложения, вычитания, умножения и деления каналов для синтеза сложных зависимостей.

• Встроенный генератор: 2 канала, 50 МГц, произвольная форма — тестирование без внешних приборов.
• Вольтметр и частотомер: 4 и 6 разрядов соответственно — быстрый контроль параметров.
• Математика и БПФ: анализ спектра, перемножение каналов, выделение сигналов помех.
• Автоматические измерения: 43 параметра — мгновенный вывод амплитудных и временных характеристик.

Автономность и управление

Осциллограф П-4161 поддерживает питание от внешнего Power Bank напряжением 12 В и током 4 А (48 Вт), что позволяет использовать его в полевых условиях, на крыше, в цеху или в автомобиле без подключения к сети 220 В, трансформируя стационарный прибор в портативное средство измерения с массой всего 3,2 кг. Программное обеспечение работает на базе ОС Android, что дает знакомый интерфейс и возможность установки специализированных приложений для обработки данных непосредственно на экране осциллографа. Для удаленного контроля предусмотрен WEB-сервер и управление через набор команд SCPI, а интерфейсы USB, LAN, HDMI и 3,5 мм аудио обеспечивают подключение внешних мониторов, передачу данных на ПК и интеграцию в измерительные системы. Емкостный сенсорный дисплей с диагональю 25,6 см и разрешением 1024x600 делает управление наглядным, а декодирование протоколов UART/RS232, I2C, SPI, CAN и LIN (опция) позволяет анализировать цифровые шины без внешних логических анализаторов.

• Питание от Power Bank: 12В/4А — работа в условиях отсутствия сети.
• ОС Android: расширяет функциональность через установку приложений.
• Интерфейсы: USB, LAN, HDMI, USB type-C — гибкая интеграция и дистанционное управление.
• Декодирование шин: UART/RS232, I2C, SPI, CAN, LIN (опция) — отладка цифровых интерфейсов.

В сравнении с моделями АКИП-4161 с полосой 200 МГц, осциллограф П-4161/3А обеспечивает более высокую частоту дискретизации, увеличенную память и встроенный генератор, что ставит его на ступень выше в иерархии приборов для профессиональной отладки сложных систем. При этом наличие питания от Power Bank и четырехканальность выделяют П-4161 даже на фоне более дорогих стационарных осциллографов с аналогичной полосой, но без возможности автономной работы. Встроенный генератор и декодирование протоколов делают П-4161 универсальным инструментом, заменяющим несколько настольных приборов.
