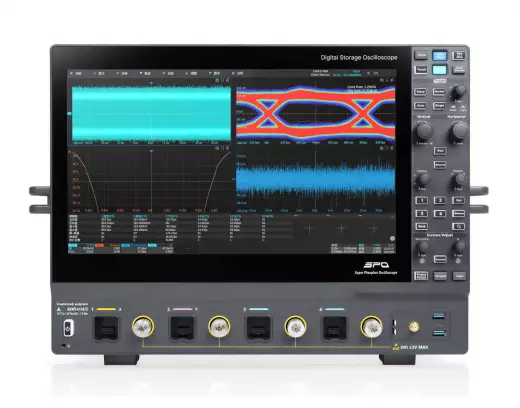

АКИП-4159/1 осциллограф цифровой

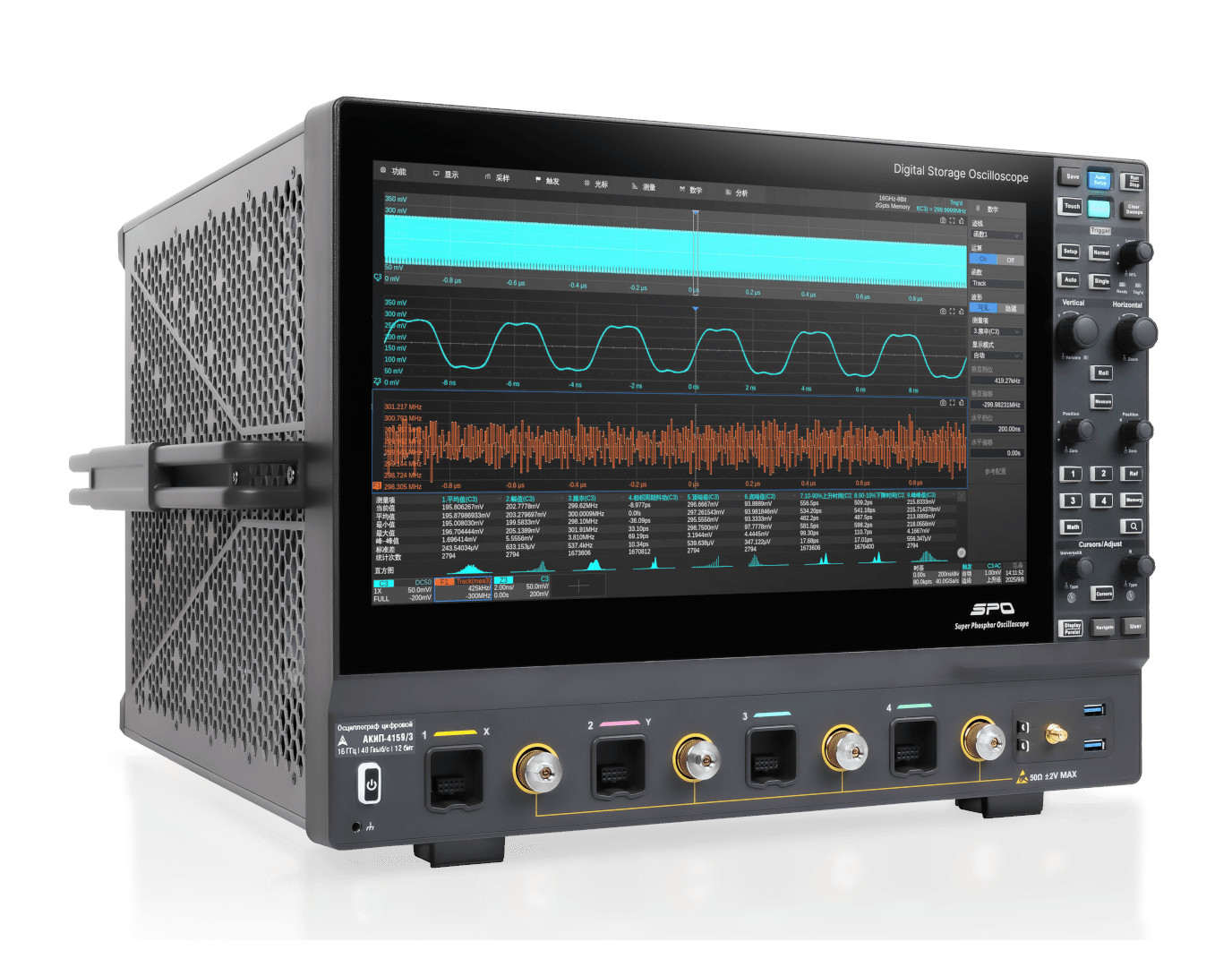

Осциллограф Акип 4159/1 цифровой — это четырёхканальный прибор с полосой пропускания 8 ГГц и частотой дискретизации 40 Гвыб/с на всех каналах. Модель П-4159 построена на базе 12-битного АЦП, что обеспечивает высокое вертикальное разрешение и низкий уровень шума. Осциллограф П-4159 оснащён входным сопротивлением 50 Ом и предназначен для измерения быстрых сигналов в цифровых и аналоговых цепях. Благодаря четырём каналам и входу внешнего запуска П-4159 позволяет одновременно анализировать несколько шин или сравнивать сигналы в различных точках схемы. Прибор ориентирован на лабораторные исследования, сервисное обслуживание и отладку высокоскоростных устройств.

Четыре канала

Осциллограф Акип 4159/1 имеет четыре полностью независимых аналоговых канала, каждый из которых работает в полосе 8 ГГц. Четыре канала позволяют одновременно контролировать шины данных, тактовые сигналы и линии управления, что особенно важно при отладке микропроцессорных систем и ПЛИС. Вход внешнего запуска расширяет возможности синхронизации, позволяя использовать внешний опорный сигнал для стабильного запуска развёртки. Каждый канал оснащён 50-омным входом, согласованным с высокочастотными трактами и измерительными системами.

• Число каналов: 4 аналоговых + вход внешнего запуска.
• Полоса пропускания: 8 ГГц на каждом канале.
• Сопротивление входа: 50 Ом, для согласования с ВЧ-цепями.
• Одновременная работа: все каналы используют полную полосу без ограничений.

Дискретизация и память

Осциллограф П-4159 обеспечивает частоту дискретизации 40 Гвыб/с на всех четырёх каналах одновременно, что позволяет регистрировать сигналы с временным разрешением 25 пикосекунд. Максимальный объём памяти 2 ГБ даёт возможность записывать длительные фрагменты сигналов, например несколько секунд работы высокоскоростной шины, для последующего детального анализа. Сочетание высокой дискретизации и глубокой памяти позволяет захватывать редкие события с последующим масштабированием без потери разрешения.

• Частота дискретизации: 40 Гвыб/с на всех каналах.
• Объём памяти: 2 ГБ для каждого канала.
• Режим HISTORY: непрерывная запись с прокруткой назад для поиска аномалий.
• Скорость обновления: до 500 000 осциллограмм/с.

Высокое разрешение

Осциллограф Акип 4159/1 использует 12-битный АЦП, что в 16 раз точнее 8-битных преобразователей, применяемых в большинстве осциллографов начального и среднего уровня. Повышенное разрешение позволяет измерять малые сигналы на фоне большой постоянной составляющей, а также детально анализировать форму сигнала в режиме масштабирования. 12-битное преобразование улучшает точность измерения амплитуды и снижает ошибки, связанные с шумом квантования. Это особенно полезно при измерениях в импульсных источниках питания, датчиках и прецизионной электронике.

• Разрядность АЦП: 12 бит, вертикальное разрешение 4096 уровней.
• Динамический диапазон: 72 дБ (теоретическое значение).
• Применение: анализ малосигнальных цепей и измерение параметров импульсов.
• Шум квантования: значительно ниже по сравнению с 8-битными системами.

Экран и управление

Осциллограф П-4159 оснащён TFT-дисплеем диагональю 39,62 см (15,6 дюйма) с разрешением 1920x1080 пикселей, обеспечивающим чёткое отображение сигналов на четырёх каналах одновременно. Емкостный сенсорный экран позволяет быстро настраивать масштаб, перемещать курсоры и выбирать режимы работы непосредственно касанием. Управление прибором возможно через интерфейсы USB и LAN с поддержкой команд SCPI, а встроенный веб-сервер предоставляет доступ к осциллографу через браузер без установки дополнительного ПО. Масса 25,6 кг указывает на стационарное исполнение с надёжным охлаждением.

• Дисплей: TFT сенсорный, 39,62 см (15,6"), 1920x1080.
• Интерфейсы: USB (USB-TMC), LAN (VXI 11, Socket, Telnet).
• Удалённое управление: встроенный веб-сервер.
• Масса: 25,6 кг (стационарная конструкция).

В линейке Акип П-4159/1 — это младшая модель с полосой 8 ГГц, которая отличается от П-4159/2 (13 ГГц) и П-4159/3 (16 ГГц) более низкой полосой при сохранении тех же частоты дискретизации, объёма памяти и разрядности АЦП. Выбор П-4159/1 оправдан в задачах, где 8 ГГц полосы достаточно для исследования большинства цифровых интерфейсов, таких как PCIe Gen1/Gen2, SATA, USB 2.0 и автомобильные шины. П-4159/1 предлагает все возможности старших моделей — четыре канала, 12-битный АЦП, 2 ГБ памяти и декодирование шин — по более доступной цене. Для лабораторий и сервисных центров, работающих с частотами до 8 ГГц, П-4159/1 становится оптимальным инструментом без переплаты за избыточную полосу.
