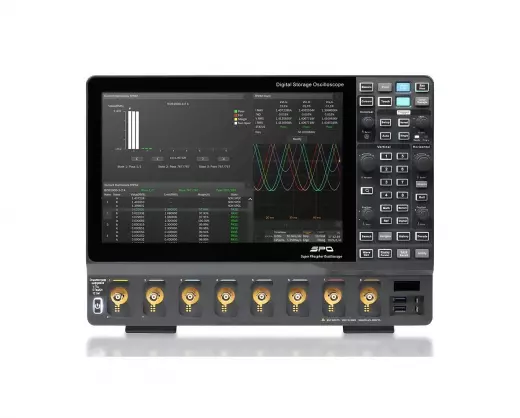

АКИП-4157/3-4К осциллограф цифровой

Осциллограф Акип 4157/3-4К цифровой представляет собой четырёхканальный прибор с полосой пропускания 1 ГГц и 12-битной вертикальной разрешающей способностью, рассчитанный на решение самых сложных задач в области разработки и обслуживания высокоскоростной электроники. Модель 3-4 оснащена сенсорным TFT-экраном диагональю 12,1 дюйма с разрешением 1280 x 800 и частотой дискретизации 5 ГГц, что обеспечивает детальную визуализацию сигналов с минимальными временными искажениями. Ключевое отличие от младших версий линейки — увеличенная полоса до 1 ГГц и совмещение глубокой памяти 2,5 ГБ с продвинутым декодированием последовательных протоколов. Осциллограф 3-4 ориентирован на разработчиков цифровых интерфейсов, специалистов по силовой электронике и сервисные центры, работающие с современной микропроцессорной техникой и высокочастотными модулями.

Полоса 1 ГГц и дискретизация

Полоса пропускания 1 ГГц позволяет осциллографу 3-4 уверенно работать с сигналами пятой гармоники цифровых частот до 200 МГц, а также точно измерять параметры высокоскоростных линий передачи данных. При частоте дискретизации 5 ГГц на каждый период сигнала на пределе полосы приходится 5 точек выборки, что гарантирует достоверное восстановление формы даже при анализе быстрых фронтов с длительностью нарастания около 350 пс. Входные цепи имеют переключаемое сопротивление 50 Ом и 1 МОм, что делает модель 3-4 совместимой как с активными высокочастотными пробниками для согласованных линий, так и со стандартными пассивными щупами 10:1. Интерполяция Sin X/х в сочетании с 12-битным АЦП даёт преимущество при спектральном анализе и измерении нелинейных искажений, тогда как линейная интерполяция незаменима при работе с импульсными последовательностями.

• Полоса пропускания: 1 ГГц — анализ гармоник высокочастотных сигналов и оценка качества формы.
• Частота дискретизации: 5 ГГц — детальный захват быстрых переходных процессов.
• Сопротивление входа: 50 Ом, 1 МОм — универсальность подключения пробников различных типов.
• Интерполяция: Sin X/х и линейная — точное отображение сигналов разной природы.

12 бит АЦП и память 2,5 ГБ

Двенадцатибитный аналого-цифровой преобразователь обеспечивает динамический диапазон 72 дБ, что в 16 раз выше разрешения стандартных 8-битных осциллографов. Это позволяет прибору 3-4 уверенно различать малые сигналы на уровне нескольких милливольт на фоне больших постоянных составляющих, измерять коэффициенты пульсаций и детально анализировать шумовые характеристики импульсных источников питания. Глубина памяти 2,5 ГБ даёт возможность захватывать непрерывные фрагменты длительностью до 0,5 секунды на максимальной частоте дискретизации, что критично при анализе длительных пакетов данных, работы алгоритмов управления и переходных процессов в электроприводах. Режим сегментированной памяти позволяет эффективно использовать буфер для записи коротких, но частых событий, а режим HISTORY — прокручивать записанные кадры как видеоряд.

• Разрядность АЦП: 12 бит — детектирование малых сигналов и подавление шума квантования.
• Объём памяти: 2,5 ГБ — захват длительных процессов с полным временным разрешением.
• Режим сегментированной памяти: регистрация до 650 000 событий в секунду.
• БПФ (8 МБ): спектральный анализ с высоким частотным разрешением.

Сенсорный экран 12,1 дюйма

Управление осциллографом 3-4 реализовано через 12,1-дюймовый TFT-экран с разрешением 1280 x 800 пикселей и ёмкостным сенсорным слоем, поддерживающим мультитач-жесты. Интуитивное масштабирование (Zoom) и панорамирование длинных записей двумя пальцами значительно ускоряет поиск аномалий и детальный анализ фронтов без использования ручек временной развёртки. Высокое разрешение дисплея обеспечивает чёткое отображение до 8 сигналов одновременно (4 аналоговых + до 16 логических при подключении опции), а яркость и контрастность позволяют работать при любом освещении в лаборатории. Видеовыход HDMI даёт возможность выводить изображение на внешние мониторы и проекторы для коллективного обсуждения результатов измерений.

• Диагональ экрана: 30,73 см (12,1") — комфортный обзор всех измеряемых сигналов.
• Разрешение: 1280 x 800 — высокая детализация осциллограмм и меню.
• Тип сенсора: ёмкостный — поддержка жестов масштабирования и панорамирования.
• Интерфейс HDMI: вывод видео на внешние устройства для презентаций и обучения.

Декодирование протоколов и опции

Осциллограф 3-4 оснащён встроенными средствами декодирования и синхронизации для шин I2C, SPI, UART/RS232, CAN и LIN, что делает его готовым инструментом для отладки встроенных систем, автомобильной электроники и промышленной автоматики. Опционально доступны модули для анализа CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и ARINC 429, расширяющие область применения прибора до аэрокосмической и телекоммуникационной отраслей. Режим «Поисковая машина/Search» позволяет задавать сложные условия отбора событий (ширина импульса, амплитуда, код ошибки) и автоматически находить их в записи объёмом 2,5 ГБ. Среди дополнительных опций — функциональный генератор до 50 МГц, 16 каналов логического анализатора для смешанного режима и модуль измерения качества электроэнергии (ПКЭ), превращающий прибор в многофункциональную диагностическую станцию.

• Стандартные протоколы: 5 основных шин для встроенных и автомобильных систем.
• Опциональные протоколы: 7 специализированных интерфейсов, включая военные и авиационные.
• Логические каналы: 16 опциональных — переход в режим смешанного сигнального анализатора.
• Опции: генератор до 50 МГц, анализ ПКЭ — адаптация под конкретные задачи.

По сравнению с моделью 2-6 (500 МГц, 6 каналов) осциллограф 3-4 предлагает вдвое большую полосу пропускания (1 ГГц) и стандартное исполнение с четырьмя каналами, что делает его оптимальным выбором для задач, где важна максимальная частота, а не количество одновременно контролируемых точек. В отличие от младшей модели 2-5 с полосой 500 МГц и 8-битным АЦП, версия 3-4 выигрывает в точности измерения за счёт 12-битного преобразователя и более глубокой памяти. Прибор 3-4 является логичным шагом вверх для лабораторий, переходящих с анализа сигналов частотой до 500 МГц на работу с гигагерцовыми диапазонами, сохраняя при этом все возможности серийного декодирования и расширения через опции.

Покупка АКИП-4157/3-4К осциллограф цифровой в BESTKIP

Купить АКИП-4157/3-4К осциллограф цифровой можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним 3-4 с соседними индексами по полосе, каналам и дискретизации.
