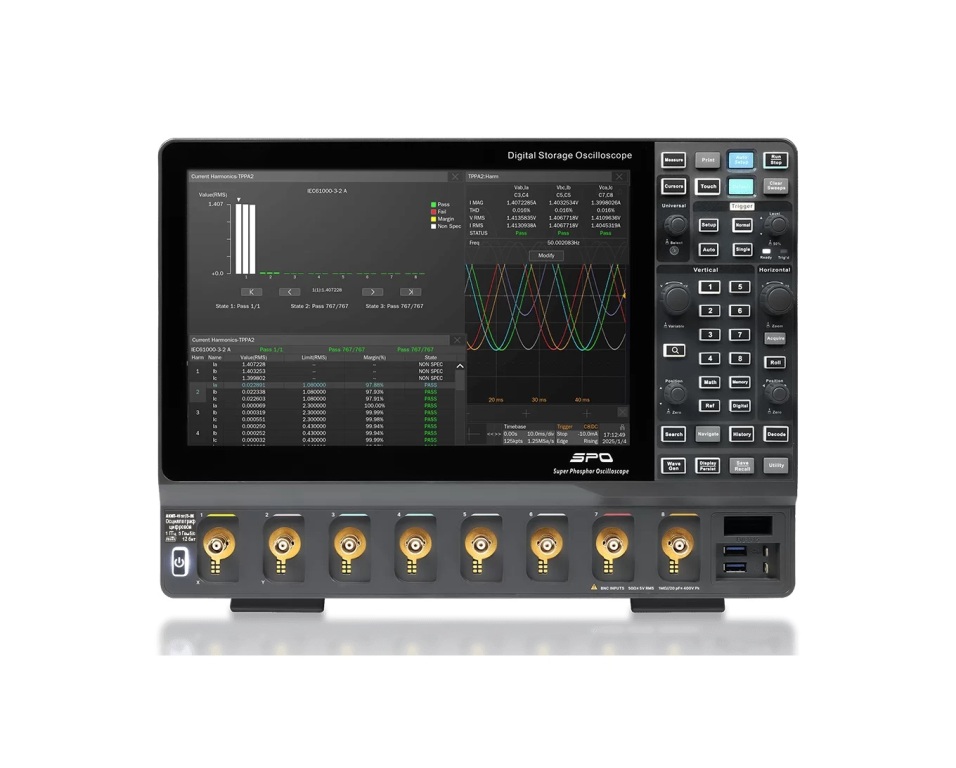

АКИП-4157/2-8К осциллограф цифровой

Осциллограф Акип 4157/2-8К цифровой представляет собой восьмиканальный измерительный прибор с полосой пропускания 500 МГц, 12-битным АЦП и сенсорным экраном диагональю 12,1 дюйма, предназначенный для одновременного контроля множества сигналов в сложных электронных системах. Модель 2-8 сочетает рекордное число аналоговых входов с высокой частотой дискретизации 5 ГГц и глубиной памяти 2,5 ГБ, что позволяет детально анализировать как быстрые переходные процессы, так и длительные последовательности данных. Отличие от младших версий линейки — восьмиканальная архитектура при сохранении полной вычислительной мощности и возможности подключения до 16 логических каналов (опция). Прибор 2-8 ориентирован на разработчиков многоканальных систем управления, специалистов по силовой электронике, анализаторов спектра и сервисные центры, обслуживающие сложное многоканальное оборудование.

Восемь каналов и 12-битное разрешение

Восемь полностью независимых аналоговых каналов с переключаемым входным сопротивлением 50 Ом и 1 МОм позволяют осциллографу 2-8 одновременно регистрировать сигналы в многофазных системах питания, параллельных интерфейсах памяти, многоканальных датчиках и промышленных контроллерах. 12-битная разрядность АЦП даёт 4096 уровней квантования, обеспечивая подавление шумов и точное измерение малых сигналов (единицы милливольт) на фоне больших постоянных составляющих. Благодаря высокому разрешению прибор 2-8 позволяет различать тонкие отклонения формы, оценивать пульсации в импульсных источниках и анализировать качество сигналов в многоканальных цифро-аналоговых трактах. Возможность переключения сопротивления входа делает его совместимым как с высокочастотными активными пробниками (50 Ом), так и со стандартными пассивными щупами (1 МОм).

• Число аналоговых каналов: 8 — одновременный анализ до восьми точек схемы без внешних коммутаторов.
• Разрядность АЦП: 12 бит — измерение тонких отклонений с высоким динамическим диапазоном.
• Сопротивление входа: 50 Ом, 1 МОм — универсальность подключения пробников разного типа.
• Полоса пропускания: 500 МГц — достаточна для большинства задач цифровой и силовой электроники.

Память 2,5 ГБ и частота дискретизации

Объём памяти 2,5 ГБ в сочетании с частотой дискретизации 5 ГГц даёт возможность осциллографу 2-8 захватывать непрерывные фрагменты сигналов длительностью до 500 мс на полной скорости, что эквивалентно записи до 2,5 миллиардов отсчётов. Это позволяет анализировать длительные переходные процессы, работу алгоритмов автоматического регулирования и пакетные передачи данных без потери временного разрешения. Режим сегментированной памяти эффективно использует буфер для регистрации до 650 000 коротких событий в секунду, а режим HISTORY даёт возможность прокручивать записанные кадры и находить аномалии, пропущенные при первом просмотре. Интерполяция Sin X/х гарантирует гладкое восстановление сигналов, а линейная интерполяция полезна для анализа сигналов с крутыми фронтами, например, в цифровых схемах с быстрыми логическими уровнями.

• Объём памяти: 2,5 ГБ — захват длительных процессов с сохранением детализации.
• Частота дискретизации: 5 ГГц — точное восстановление сигналов на пределе полосы.
• Скорость обновления: до 650 000 осц./сек. — регистрация редких событий и глитчей.
• Режим HISTORY: хранение и прокрутка предыдущих кадров для углублённого анализа.

Сенсорный дисплей 12,1 дюйма

Осциллограф 2-8 оснащён крупным 12,1-дюймовым TFT-экраном с разрешением 1280 x 800 и ёмкостным сенсорным слоем, поддерживающим мультитач-жесты. Это позволяет масштабировать (Zoom) и панорамировать длинные записи простыми движениями пальцев, что критично при работе с восемью каналами одновременно, когда каждый сигнал требует детального рассмотрения. Высокое разрешение и яркость дисплея обеспечивают чёткое отображение до 24 сигналов (8 аналоговых + 16 логических при подключении опции) на одном экране без потери информативности. Видеовыход HDMI предоставляет возможность подключать внешние мониторы для презентаций или коллективной работы, а также дублировать изображение для обучения персонала.

• Диагональ экрана: 30,73 см (12,1") — комфортный просмотр многоканальных осциллограмм.
• Разрешение: 1280 x 800 — высокая детализация формы сигналов и меню.
• Тип сенсора: ёмкостный — удобное масштабирование и перемещение по записи.
• Интерфейс HDMI: вывод видео на внешние экраны для демонстрации результатов.

Декодирование шин и опции расширения

В стандартную комплектацию осциллографа 2-8 входят средства синхронизации и декодирования протоколов I2C, SPI, UART/RS232, CAN и LIN, что покрывает основные потребности при работе с микроконтроллерами, датчиками и автомобильными сетями. Опционально доступны модули для анализа CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и ARINC 429, расширяющие применение прибора до аэрокосмической и телекоммуникационной отраслей. Режим «Поисковая машина/Search» позволяет задавать условия поиска (амплитуда, длительность, код ошибки) и автоматически находить события в записи объёмом 2,5 ГБ, экономя часы ручного анализа. Среди дополнительных опций — 16 логических каналов, функциональный генератор до 50 МГц и модуль измерения мощности и показателей качества электроэнергии (ПКЭ), делающий прибор 2-8 основой для комплексной диагностики силовых установок.

• Стандартные протоколы: 5 основных шин для отладки встроенных систем.
• Опциональные протоколы: 7 типов для специализированных приложений.
• Логические каналы: 16 опциональных — анализ смешанных аналогово-цифровых сигналов.
• Режим Search: автоматический поиск аномалий по заданным критериям.

По сравнению с моделью 3-4 (1 ГГц, 4 канала) осциллограф 2-8 предлагает вдвое большее число каналов при несколько меньшей полосе пропускания (500 МГц), что делает его предпочтительным выбором для задач, где важнее количество одновременно контролируемых сигналов, чем максимальная частота. В отличие от модели 2-6 (6 каналов, 500 МГц) версия 2-8 даёт возможность подключать на два аналоговых канала больше, что критично при анализе восьмифазных преобразователей и сложных систем управления. Прибор 2-8 сохраняет все преимущества платформы АКИП-4157: 12-битный АЦП, память 2,5 ГБ, сенсорный экран и полный набор опций, включая декодирование протоколов и генератор сигналов, что делает его максимально гибким инструментом для лабораторий и производства.

Покупка АКИП-4157/2-8К осциллограф цифровой в BESTKIP

Купить АКИП-4157/2-8К осциллограф цифровой можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним 2-8 с соседними индексами по полосе, каналам и дискретизации.
