АКИП-4156/3 осциллограф

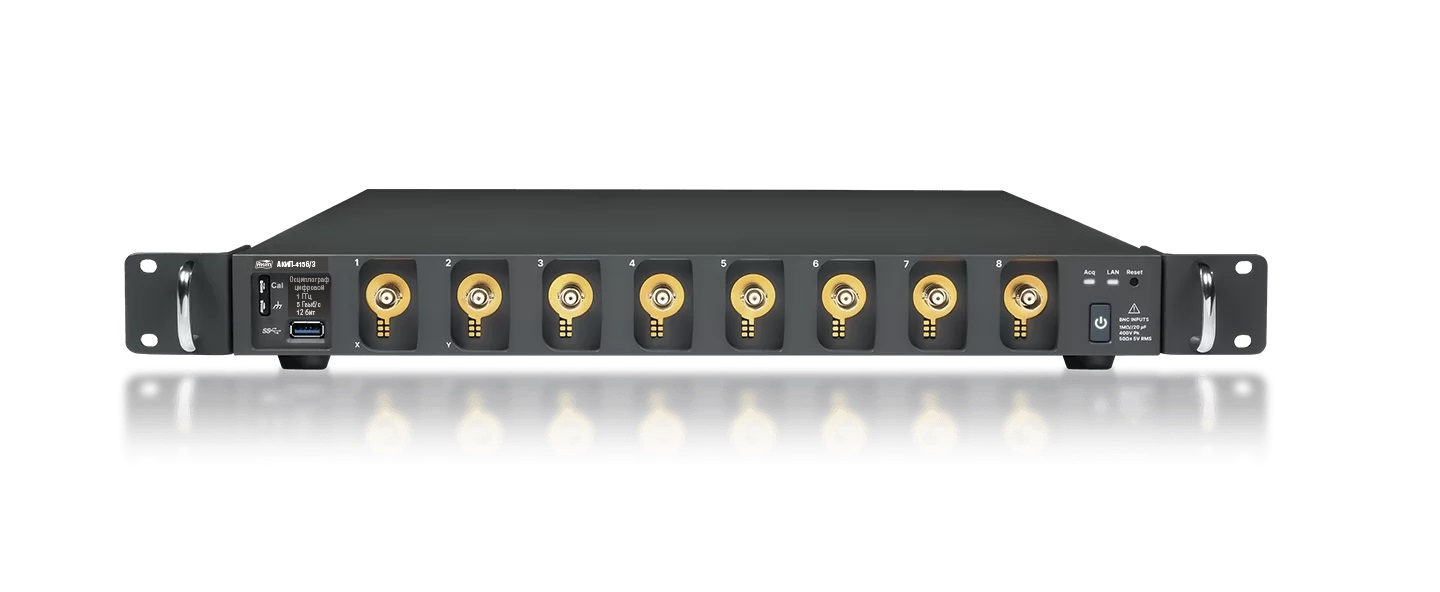

Осциллограф Акип 4156/3 представляет собой восьмиканальную цифровую измерительную систему с полосой пропускания 1 ГГц и частотой дискретизации 5 ГГц, выполненную в низкопрофильном корпусе высотой 1U без встроенного экрана. Восемь аналоговых каналов, дополненные 12-битным АЦП и памятью 2,5 ГБ, делают П-4156 уникальным инструментом для одновременного контроля восьми сигналов в системах управления электроприводами, многофазных преобразователях, распределенных системах сбора данных и при тестировании многоканальных интерфейсов. Осциллограф П-4156 ориентирован на производственные линии, автоматизированные испытательные стенды и научные лаборатории, где критически важно минимизировать время переключения между точками измерения и обеспечить синхронный захват всех параметров тестируемого устройства. Отсутствие дисплея компенсируется удаленным управлением через USB, LAN и HDMI, что позволяет интегрировать П-4156 в сложные измерительные комплексы без потери в производительности. Прибор находит применение при отладке систем питания серверов, контроллеров промышленной автоматики, в авионике и при тестировании автомобильных блоков управления, где требуется регистрировать одновременно до восьми сигналов с высоким временным разрешением.

Восемь каналов

Осциллограф П-4156 с восемью каналами — это инструмент, который заменяет два четырехканальных прибора, обеспечивая идеальную синхронизацию между всеми входами и исключая погрешности, связанные с межприборной задержкой. При тестировании трехфазных систем с нейтралью П-4156 позволяет одновременно измерять все три фазных напряжения, токи и сигналы управления ключами инвертора, давая полную картину работы устройства без многократных переключений. В системах с несколькими источниками питания восьмиканальный П-4156 дает возможность контролировать все линии электропитания, сигналы включения и обратной связи одновременно, что ускоряет локализацию сбоев и анализ переходных процессов. На производственных линиях П-4156 может быть настроен на захват сигналов с восьми различных датчиков или исполнительных устройств, что позволяет проводить комплексное тестирование готовых изделий за один цикл. При анализе цифровых шин, таких как SPI с несколькими ведомыми устройствами, П-4156 позволяет наблюдать все линии данных, тактовые сигналы и сигналы выбора кристалла синхронно, облегчая отладку сложных топологий.

Точность и память

12-битный АЦП осциллографа П-4156 обеспечивает вертикальное разрешение, в 16 раз превышающее возможности стандартных 8-битных осциллографов, что позволяет различать малые изменения сигнала (до 0,024% от полной шкалы) и делает прибор незаменимым при измерении пульсаций, шумов и паразитных составляющих в источниках питания. Максимальная частота дискретизации 5 ГГц в сочетании с памятью 2,5 ГБ дает возможность регистрировать сигналы длительностью до 500 мс с полным временным разрешением, что достаточно для анализа переходных процессов при включении питания, запуске двигателей и длительных пакетах данных. В режиме сегментированной памяти П-4156 эффективно использует буфер, захватывая только участки, инициированные триггером, что позволяет регистрировать тысячи редких событий без потери детализации. Режим HISTORY, доступный в осциллографе П-4156, сохраняет до нескольких тысяч предыдущих захватов, давая возможность просматривать историю и находить аномалии, которые могли быть упущены при первом прогоне. Интерполяция Sin X/x обеспечивает точное восстановление формы сигнала между дискретными отсчетами, что особенно важно при анализе сигналов с крутыми фронтами.

Аналитика и управление

• Поиск событий Search: Осциллограф П-4156 оснащен режимом «Поисковая машина», позволяющим задавать до нескольких пользовательских условий (по амплитуде, времени нарастания, длительности импульса и др.) для автоматического обнаружения аномалий в длительных записях, экономя часы ручного анализа.
• Измерения и математика: В П-4156 реализовано более 50 автоматических параметров (среднеквадратичное напряжение, амплитуда, частота, скважность, время нарастания/спада) и курсорные измерения со статистикой, а также математические операции и БПФ с выборкой до 8 МБ.
• Декодирование шин: Стандартно поддерживаются протоколы I2C, SPI, UART/RS232, CAN, LIN; опционально добавляются CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и Arinc429, что делает П-4156 мощным анализатором для автомобильной и аэрокосмической промышленности.
• Интерфейсы: Встроенные USB, LAN и HDMI для удаленного управления и вывода данных; опциональный GPIB для интеграции в автоматизированные комплексы и ATE-системы.
• Специализированные опции: Доступны опции функционального генератора до 50 МГц и измерения мощности с анализом показателей качества электроэнергии (ПКЭ) для тестирования силовых преобразователей.

Сравнение с аналогами

В линейке Акип осциллограф П-4156 выделяется максимальным числом каналов (8) среди низкопрофильных 1U приборов, что отличает его от младших моделей с 4 и 6 каналами, требующих синхронизации нескольких устройств для достижения аналогичной функциональности. По сравнению с настольными осциллографами с 8 каналами, П-4156 предлагает существенно более компактный форм-фактор, что критично при ограниченном пространстве в стойках и шкафах. При этом память 2,5 ГБ и 12-битный АЦП делают П-4156 не уступающим по измерительным возможностям полноразмерным лабораторным приборам, а поддержка GPIB и LAN позволяет встраивать его в системы удаленного мониторинга без использования дополнительных адаптеров.

Покупка АКИП-4156/3 осциллограф в BESTKIP

Купить АКИП-4156/3 осциллограф можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Консультация — поможем выбрать между П-4156 и альтернативами на BESTKIP.
