АКИП-4155/3А осциллограф

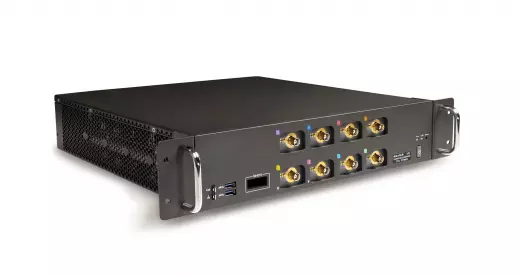

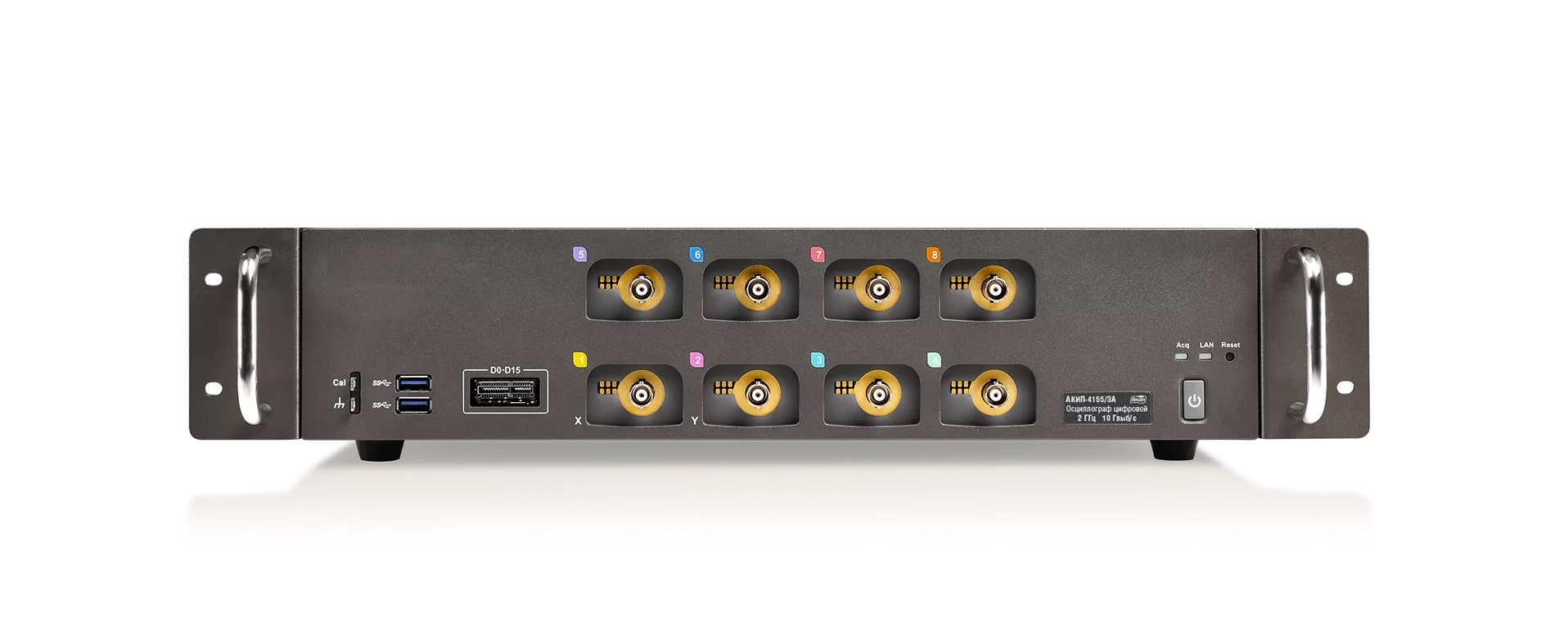

Осциллограф АКИП-4155/3А цифровой — это высокопроизводительный 8-канальный измерительный комплекс в низкопрофильном корпусе высотой 2U, не имеющий встроенного экрана и ориентированный на интеграцию в автоматизированные лабораторные и производственные стенды. Модель П-4155 обеспечивает полосу пропускания 2 ГГц при максимальной частоте дискретизации 10 ГГц, что делает её пригодной для анализа сигналов в телекоммуникациях, импульсной силовой электронике и высокоскоростных цифровых интерфейсах. Оснащённая восемью аналоговыми каналами и опциональным модулем логического анализатора на 16 каналов, эта система позволяет осуществлять синхронный захват до 24 сигналов одновременно, что критически важно при отладке сложных микропроцессорных систем и многоканальных преобразователей. Благодаря глубокой памяти 500 МБ и частоте обновления до 750 000 осциллограмм в секунду, П-4155 не упускает редкие события и артефакты, что выделяет её среди стандартных осциллографов данного ценового сегмента. Прибор востребован в научно-исследовательских лабораториях, на производствах радиоэлектронной аппаратуры, в сервисных центрах по ремонту ВЧ-оборудования и в учебных классах при изучении цифровой обработки сигналов.

Восемь каналов и 10 ГГц дискретизации

Главная особенность осциллографа П-4155 — это наличие восьми полностью независимых аналоговых входов, каждый из которых поддерживает переключение сопротивления 50 Ом и 1 МОм. Такое количество каналов позволяет одновременно контролировать все фазы трёхфазного инвертора, шины данных и адреса в цифровых системах, либо выходные сигналы многоканальных ЦАП без перекоммутации щупов. Высокая максимальная частота дискретизации 10 ГГц в сочетании с полосой 2 ГГц гарантирует, что при измерении сигналов с фронтами порядка 175 пс (0,35/2 ГГц) форма импульса будет восстановлена с минимальными искажениями. Встроенная интерполяция Sin X/х и линейная позволяют выбирать оптимальный алгоритм визуализации в зависимости от характера сигнала — периодического или импульсного.

• Количество аналоговых каналов: 8 — для многоканального мониторинга сложных систем.
• Полоса пропускания: 2 ГГц — уверенный захват ВЧ-сигналов и гармоник.
• Частота дискретизации: 10 ГГц (реальное время) — до 10 выборок за наносекунду.
• Входное сопротивление: 50 Ом и 1 МОм — для ВЧ-трактов и пассивных пробников.

Глубина памяти 500 МБ и поисковая машина

Осциллограф П-4155 оснащён максимальным объёмом памяти 500 МБ, что позволяет захватывать чрезвычайно длительные временные интервалы без снижения частоты дискретизации — например, записать весь процесс включения сложного устройства длительностью в несколько секунд с детализацией до наносекунд. Такой объём буфера особенно полезен в режиме сегментированной памяти, где осциллограф разбивает доступное пространство на множество фрагментов для последовательной записи пакетов данных или отдельных импульсов. Режим HISTORY даёт инженеру возможность пролистывать сохранённые кадры назад, сравнивая параметры соседних событий. Дополнительно реализована «Поисковая машина / Search», позволяющая автоматически находить заданные пользователем условия (фронт, уровень, длительность, битовая последовательность) среди тысяч сохранённых сегментов, экономя часы ручного анализа.

• Объём памяти: 500 МБ — длительная запись с высоким разрешением.
• Сегментированная память: эффективный захват последовательностей событий.
• Режим HISTORY: анализ предыдущих осциллограмм без повторного запуска.
• Поисковая машина: автоматический поиск аномалий по заданным условиям.

Точность измерений и БПФ-анализ

Модель П-4155 использует 8-битный АЦП, который обеспечивает 256 уровней квантования по вертикали, что является промышленным стандартом для цифровых осциллографов данного класса. Встроенные автоматические измерения охватывают более 50 параметров — от амплитудных и временных характеристик до статистических данных (среднее, среднеквадратичное, максимум/минимум), что полностью покрывает потребности как при сервисной диагностике, так и при научных исследованиях. Для спектрального анализа доступно быстрое преобразование Фурье (БПФ) с размером 8 МБ, позволяющее выявлять гармонические составляющие, интермодуляционные искажения и паразитные частоты в сигналах вплоть до частоты Найквиста (5 ГГц). Все результаты измерений и спектры могут быть выведены на внешний монитор через интерфейс HDMI, что удобно при коллективном обсуждении результатов.

• Разрядность АЦП: 8 бит — 256 уровней для точного восстановления амплитуды.
• Автоматические измерения: более 50 параметров (время, амплитуда, статистика).
• БПФ: размер 8 МБ — детальный спектральный анализ в реальном времени.
• Курсорные измерения: ручная оценка временных и амплитудных интервалов.

Интерфейсы и аппаратные опции

Управление осциллографом П-4155 осуществляется через интерфейсы USB и LAN, что позволяет интегрировать его в автоматические измерительные системы и удалённые рабочие места. Наличие HDMI-выхода даёт возможность подключения внешнего монитора для визуализации сигналов в высоком разрешении, заменяя отсутствующий встроенный дисплей. Важным преимуществом является штатная поддержка декодирования последовательных протоколов: I2C, SPI, UART/RS232, CAN, LIN — без приобретения дополнительных опций. Для решения узкоспециализированных задач предлагаются опциональные модули: логический анализатор на 16 каналов, функциональный генератор до 25 МГц, пакет измерения мощности и показателей качества электроэнергии (ПКЭ), а также инструменты для построения глазковых диаграмм и анализа джиттера, что превращает осциллограф в многофункциональную измерительную станцию.

• Интерфейсы: USB, LAN (удалённое управление), HDMI (видеовыход).
• Декодирование протоколов (стандарт): I2C, SPI, UART/RS232, CAN, LIN.
• Опции: логический анализатор (16 каналов), генератор до 25 МГц, ПКЭ, глазковые диаграммы.
• Масса: 9,1 кг — стабильное размещение в стойке 19 дюймов.

В сравнении с более простой моделью П-4141, осциллограф П-4155 отличается использованием 8-битного АЦП вместо 10-битного, что делает его немного менее чувствительным к малым вариациям сигнала, но при этом сохраняет те же основные параметры: 8 каналов, полосу 2 ГГц, частоту дискретизации 10 ГГц и память 500 МБ. Выбор между этими моделями обычно определяется требуемой точностью измерения амплитуды: для большинства задач цифровой отладки 8 бит вполне достаточно, в то время как для прецизионных аналоговых измерений предпочтительнее версия с 10-битным преобразователем.

Покупка АКИП-4155/3А осциллограф в BESTKIP

Купить АКИП-4155/3А осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним П-4155 с соседними индексами по полосе, каналам и дискретизации.
