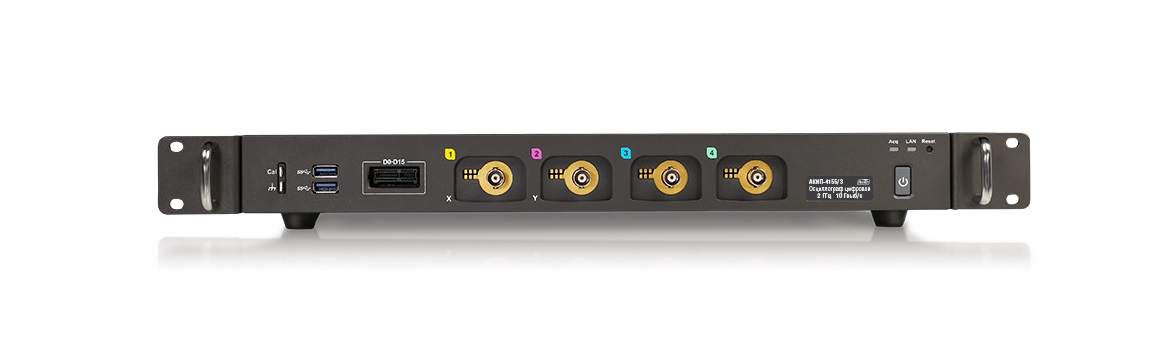

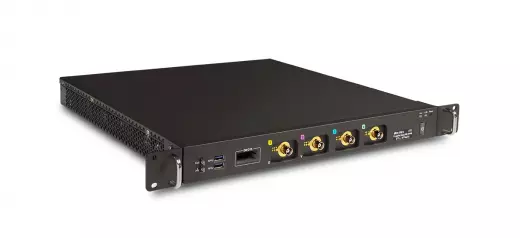

АКИП-4155/3 осциллограф

Осциллограф Акип 4155/3 представляет собой четырехканальную цифровую измерительную систему с полосой пропускания 2 ГГц и частотой дискретизации 10 ГГц, выполненную в низкопрофильном корпусе высотой 1U без встроенного экрана. Данная модель предназначена для встраивания в автоматизированные измерительные комплексы, стоечные системы мониторинга и производственные линии, где критичны плотность монтажа и возможность удаленного управления. Отличительной чертой П-4155 является сохранение флагманских характеристик — полосы 2 ГГц и памяти 500 МБ — в компактном форм-факторе, что выгодно отличает его от полноразмерных осциллографов с аналогичными параметрами. Осциллограф П-4155 ориентирован на инженеров по тестированию высокоскоростных цифровых интерфейсов, разработчиков встраиваемых систем и сервисные службы, работающие с серийными шинами и сложными протоколами передачи данных. Управление прибором осуществляется удаленно через интерфейсы USB, LAN и HDMI, при этом наличие четырех аналоговых каналов с возможностью подключения 16 логических каналов (опция) позволяет использовать его в качестве универсальной измерительной станции даже без локального экрана.

Форм-фактор 1U

Осциллограф П-4155 выполнен в корпусе высотой 1U, что является редкостью для приборов с полосой 2 ГГц и памятью 500 МБ, и позволяет размещать до нескольких таких устройств в стандартной 19-дюймовой стойке, экономя место в лабораториях, на производственных линиях и в серверных помещениях. Отсутствие встроенного дисплея в П-4155 компенсируется наличием интерфейсов USB, LAN и видеовыхода HDMI, через которые осуществляется вывод данных на внешний монитор, ПК или систему сбора данных, что делает прибор идеальным кандидатом для интеграции в автоматизированные измерительные комплексы. Масса осциллографа П-4155 составляет всего 6,1 кг, что значительно облегчает его монтаж и обслуживание по сравнению с настольными аналогами, где масса может достигать 10–15 кг. Конструкция П-4155 предусматривает возможность питания от встроенного блока питания, а отсутствие охлаждающих вентиляторов в активной зоне (при пассивном охлаждении) снижает уровень шума, что критично при работе в акустически чувствительных средах. Низкопрофильный корпус П-4155 не только экономит место, но и упрощает организацию кабельных трасс, так как все разъемы расположены на передней и задней панелях в удобной для доступа конфигурации.

Память и скорость

Максимальный объем памяти осциллографа П-4155 составляет 500 МБ на канал, что при частоте дискретизации 10 ГГц позволяет захватывать сигналы длительностью до 50 мс с полным разрешением, давая инженеру возможность анализировать длинные пакеты данных и редкие события без потери временной детализации. Режим сегментированной памяти, доступный на П-4155, разбивает общую память на множество сегментов, захватывая только интересующие участки сигнала, что существенно увеличивает эффективность использования памяти при работе с импульсными последовательностями. Режим HISTORY в осциллографе П-4155 сохраняет до тысяч предыдущих осциллограмм, позволяя прокручивать историю захватов и находить сбои, которые могли быть пропущены при первом просмотре. Скорость обновления экрана (при подключении внешнего дисплея) достигает 750.000 осциллограмм в секунду, что в сочетании с режимом сегментированной памяти обеспечивает высокую вероятность захвата редких аномалий в высокочастотных сигналах. Интерполяция Sin X/x и линейная, реализованная в П-4155, позволяет восстанавливать форму сигнала между дискретными отсчетами с высокой точностью, что особенно важно при анализе сигналов с быстрыми фронтами и сложной модуляцией.

Аналитика и поиск

• Поисковая машина Search: Осциллограф П-4155 оснащен режимом «Поисковая машина», позволяющим задавать пользовательские условия поиска событий (по амплитуде, времени нарастания, длительности импульса и другим параметрам), что автоматизирует процесс обнаружения аномалий в длительных записях.
• Измерения и математика: В П-4155 реализованы автоматические измерения более 50 параметров (включая временные, амплитудные и интегральные характеристики) и курсорные измерения с возможностью отображения статистики, а также математические функции и БПФ с размером выборки до 8 МБ для спектрального анализа.
• Декодирование шин: Стандартно поддерживаются протоколы I2C, SPI, UART/RS232, CAN, LIN, а при активации опций — CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester, что делает П-4155 мощным инструментом для отладки автомобильных и промышленных сетей.
• Специализированные опции: Прибор П-4155 может быть дополнен опциями для анализа джиттера и построения глазковых диаграмм, измерения мощности и показателей качества электроэнергии (ПКЭ), а также 16-канальным логическим анализатором и функциональным генератором до 25 МГц.

Сравнение с аналогами

В линейке низкопрофильных осциллографов П-4155 занимает верхнюю позицию благодаря полосе 2 ГГц и памяти 500 МБ, тогда как младшие модели обычно ограничены полосой 1 ГГц и памятью 100–200 МБ. Отличие П-4155 от настольных осциллографов с аналогичной полосой заключается в возможности монтажа в стойку 1U и отсутствии встроенного дисплея, что делает его предпочтительным выбором для автоматизированных комплексов, где управление осуществляется удаленно через LAN или USB. По сравнению с моделями, имеющими только 2 канала, четырехканальный П-4155 предоставляет возможность одновременного контроля большего числа сигналов, что критично при анализе дифференциальных пар и многофазных систем.
