АКИП-4154/3 осциллограф

Осциллограф Акип 4154/3 представляет собой четырехканальный цифровой прибор высокого разрешения с полосой пропускания 1 ГГц в режиме объединения каналов и максимальной частотой дискретизации 4 ГГц. Модель оснащена 12-разрядным АЦП и сверхбольшим объемом памяти 400 Мбайт, что выводит её за рамки стандартных решений для рутинной отладки. П-4154 ориентирован на профессионалов, работающих со сложными цифровыми и смешанными сигналами, включая последовательные шины и силовую электронику. В отличие от младших версий, данный осциллограф предлагает встроенные программные функции вольтметра и частотомера с разрешением 7 разрядов, а также расширенный набор опций, превращающих его в многофункциональную измерительную станцию.

Четыре канала и полоса

Ключевое преимущество П-4154 — наличие четырех полноценных измерительных каналов, каждый из которых работает в полосе частот до 1 ГГц (в режиме объединения каналов), что делает его универсальным инструментом для одновременного анализа нескольких точек схемы. Такая конфигурация особенно востребована при отладке многоканальных систем управления, силовой электроники и цифровых интерфейсов, где требуется контролировать взаимодействие между разными узлами в реальном времени.

• Количество аналоговых каналов: 4, позволяющие одновременно наблюдать и сравнивать сигналы с различных узлов устройства без переключения щупов.
• Полоса пропускания: 1 ГГц (в режиме объединения каналов), что обеспечивает уверенный захват высокочастотных составляющих и быстрых фронтов импульсных сигналов.
• Входное сопротивление: 50 Ом и 1 МОм, что даёт возможность подключать как высокоомные цепи, так и высокочастотные тракты с согласованием по волновому сопротивлению.
• Скорость обновления экрана: до 890 000 осциллограмм в секунду, что гарантирует мгновенную реакцию на изменения сигнала и высокую вероятность захвата редких событий.

Высокое разрешение и память

Осциллограф П-4154 построен на базе 12-разрядного АЦП, что обеспечивает вертикальное разрешение в 16 раз выше, чем у традиционных 8-битных приборов. Это позволяет различать малые изменения сигнала на фоне больших постоянных составляющих и детально анализировать форму сигнала в высокодинамичных процессах. Максимальный объем памяти в 400 Мбайт на канал даёт возможность записывать длительные фрагменты сигнала без потери частоты дискретизации, что критично при анализе редких сбоев или длительных переходных процессов.

• Разрядность АЦП: 12 бит, обеспечивающая высокую точность измерения амплитуд и возможность работы с малыми сигналами в присутствии помех.
• Объем памяти: 400 Мбайт, позволяющий сохранять глубокие осциллограммы для последующего анализа и поиска сложных дефектов.
• Максимальная частота дискретизации: 4 ГГц, гарантирующая детальное представление сигнала с временным разрешением до 250 пикосекунд.
• Режим сегментированной памяти: позволяет эффективно использовать доступный объем, сохраняя только значимые участки сигнала.

Анализ и поиск событий

П-4154 оснащён мощным набором инструментов для автоматического и ручного анализа сигналов, что превращает его из пассивного наблюдателя в активного помощника инженера. Режим «Поисковая машина» позволяет задавать пользовательские условия и автоматически находить события на длинных записях, экономя часы ручного просмотра осциллограмм. Более 50 автоматических параметров и курсорные измерения дают возможность быстро оценивать частоту, амплитуду, фронты и другие характеристики сигналов.

• Математические функции: включая быстрое преобразование Фурье (БПФ) с размерностью 4 Мбайт, для анализа спектрального состава сигналов.
• Синхронизация и декодирование: стандартная поддержка шин I2C, SPI, UART/RS232, CAN, LIN, что упрощает отладку цифровых интерфейсов.
• Опциональное декодирование: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 — для работы со специализированными протоколами.
• Программные функции вольтметра и частотомера: с разрешением 7 разрядов, обеспечивающие высокоточные измерения постоянного напряжения и частоты.

Управление и интерфейсы

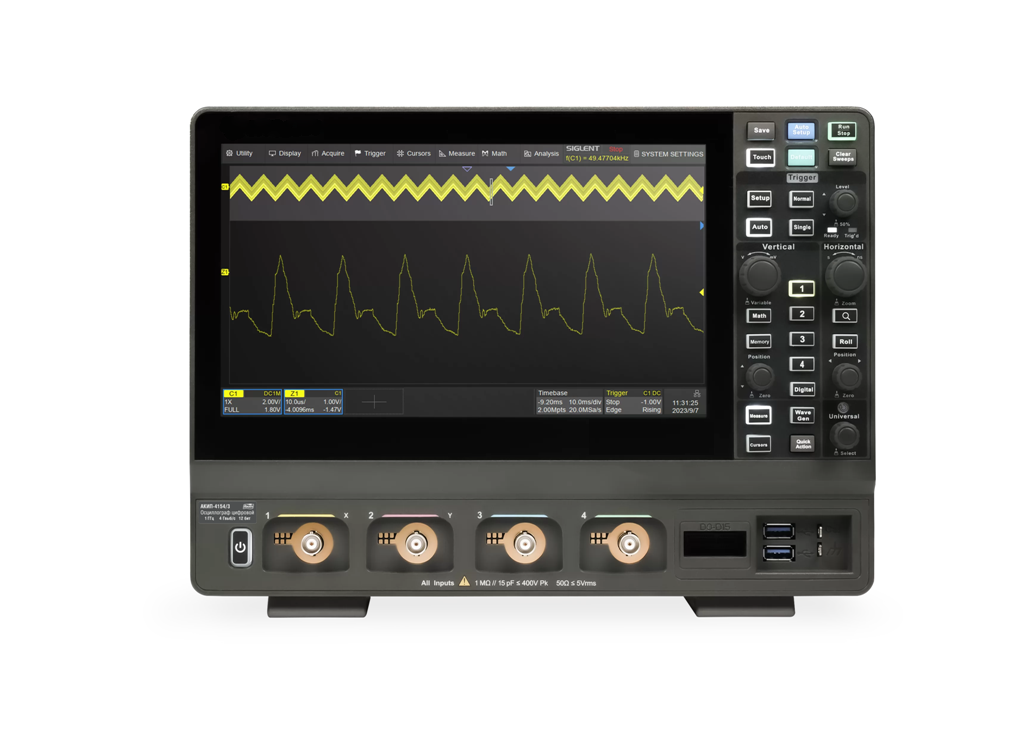

Осциллограф П-4154 оснащён крупным 10,1-дюймовым (25,65 см) TFT-дисплеем с ёмкостным сенсорным управлением и разрешением 1024x600 пикселей, что делает работу с прибором интуитивно понятной и удобной. Наличие современных интерфейсов USB, LAN и GPIB позволяет легко интегрировать прибор в автоматизированные измерительные системы, управлять удалённо и обмениваться данными с ПК. Компактные размеры и масса всего 4,1 кг делают П-4154 мобильным и удобным для перемещения между рабочими местами.

• Тип дисплея: TFT, ёмкостный сенсорный, диагональ 25,65 см, разрешение 1024x600.

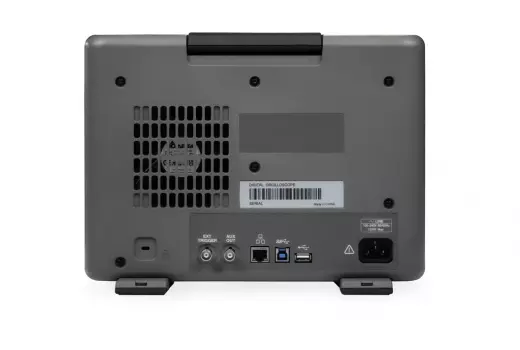

• Интерфейсы: USB, LAN, GPIB — для удаленного управления, передачи данных и интеграции в стенды.
• Масса: 4,1 кг, что облегчает транспортировку и размещение в ограниченном пространстве рабочего стола.
• Опция логического анализатора: 16 каналов, превращающая прибор в мощный инструмент для анализа смешанных сигналов.

В линейке осциллографов Акип модель П-4154 занимает верхнюю позицию, предлагая вдвое большую полосу пропускания и глубину памяти по сравнению с младшими 500-МГц версиями. В то время как двухканальные модели ориентированы на базовые задачи, П-4154 с четырьмя каналами и 12-битным АЦП является выбором для сложных проектов, требующих максимальной детализации и одновременного контроля множества точек.
