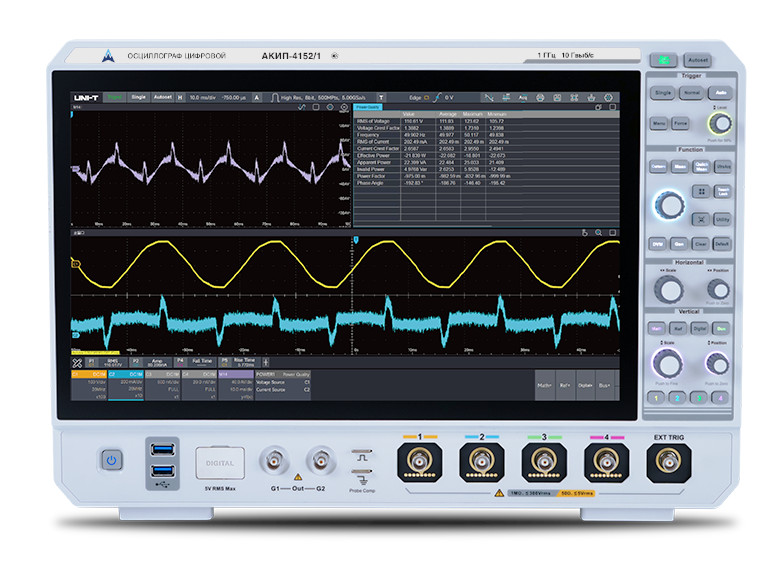

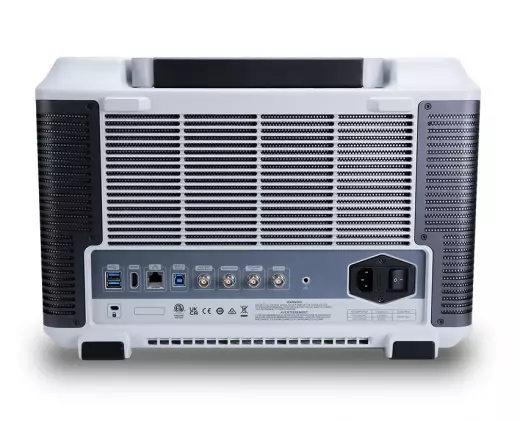

АКИП-4152/1 осциллограф цифровой

Осциллограф Акип 4152/1 цифровой представляет собой четырехканальную измерительную систему с полосой пропускания 1 ГГц и максимальной частотой дискретизации 10 ГГц, предназначенную для решения самых сложных задач в разработке, отладке и сервисном обслуживании высокоскоростной электроники. Данная модель занимает флагманское положение в линейке приборов Акип, предлагая инженеру не только базовый набор цифрового осциллографа, но и глубочайший арсенал опций для анализа серийных шин, силовой электроники и качества передачи сигналов. Ключевое отличие П-4152 — это рекордный объем памяти в 1 ГБ на канал, позволяющий захватывать длительнейшие окна сигнала с высоким разрешением, а также наличие четырех полноценных аналоговых каналов, дополняемых 16-ю логическими каналами (опция), что превращает его в мощный гибридный анализатор. Прибор сочетает в себе высокую скорость обновления до 2.000.000 осциллограмм в секунду и 256-уровневую градацию интенсивности, обеспечивая детализацию, недоступную для обычных DSO, и ориентирован на профессионалов, работающих с цифровыми интерфейсами, импульсными источниками питания и радиочастотными трактами. Осциллограф П-4152 управляется через большой сенсорный экран с Full HD разрешением, что делает работу с многоканальными формами сигналов максимально комфортной и наглядной даже при анализе сложных модулированных последовательностей.

Полоса и дискретизация

Осциллограф П-4152 обеспечивает полосу пропускания 1 ГГц, что покрывает потребности при работе с современными цифровыми микросхемами, высокочастотными интерфейсами и ВЧ-трактами, включая анализ гармоник и паразитных выбросов в импульсных блоках питания. Для корректного восстановления сигналов на пределе полосы используется частота дискретизации 10 ГГц, которая позволяет получать до 10 точек на период сигнала частотой 1 ГГц, обеспечивая высокую точность измерения временных параметров. Такая частота дискретизации гарантирует минимальную погрешность при измерении фронтов и длительностей импульсов, а благодаря тому, что максимальный объем памяти П-4152 составляет 1 ГБ, вы можете вести захват сигнала на высокой частоте дискретизации в течение секунд, а не миллисекунд, что критично при анализе пакетных передач данных. Сопротивление входа переключается между 50 Ом и 1 МОм, поэтому П-4152 одинаково эффективно работает как с высокоомными цепями и пассивными щупами, так и с высокочастотными активными пробниками и коаксиальными кабелями, согласованными по волновому сопротивлению. 8-битный АЦП в сочетании с глубокой памятью обеспечивает баланс между скоростью преобразования и динамическим диапазоном, достаточным для визуализации как больших сигналов шин питания, так и малых дифференциальных помех на фоне общих напряжений.

Визуализация и управление

Скорость обновления экрана у П-4152 достигает впечатляющих 2.000.000 форм сигналов в секунду, что позволяет прибору отображать редкие события и сбои, которые просто «теряются» на осциллографах с меньшей скоростью регенерации, а 256-уровневая интенсивность свечения луча придает изображению аналоговую «живость», облегчая обнаружение аномалий и оценку распределения плотности вероятности сигнала. Дисплей представляет собой 39,62-дюймовую TFT-панель с разрешением Full HD 1920 x 1080, оснащенную емкостным сенсорным слоем, что обеспечивает интуитивное управление масштабированием, курсорами и навигацией по длинной записи памяти жестами, аналогичными работе с планшетом. Благодаря такому экрану на П-4152 можно одновременно наблюдать сразу 4 аналоговых сигнала и 16 логических каналов (при активации опции) без потери детализации, а функция "Zoom" позволяет детально исследовать участок сигнала, не теряя из вида общую картину на длительной временной развертке. Возможность монтажа в 19-дюймовую стойку позволяет интегрировать П-4152 в стационарные измерительные стенды, что важно для производственных линий и автоматизированных испытательных комплексов, где требуется организованное и компактное размещение оборудования. Интерфейсы USB и LAN, доступные на П-4152, обеспечивают удаленное управление, передачу больших массивов осциллограмм на ПК и интеграцию в системы сбора данных, поддерживая протоколы связи, востребованные в автоматизированных лабораториях.

Сервисные функции и опции

• Математика и БФП: В осциллографе П-4152 реализованы математические функции (сложение, вычитание, умножение, деление, интеграл, дифференциал) и быстрое преобразование Фурье (БПФ) с размером выборки до 1 МБ, позволяющее проводить спектральный анализ сигналов непосредственно на экране, оценивая состав гармоник и искажения.
• Измерительный инструментарий: Доступны автоматические измерения (более 50 параметров, включая амплитуду, время нарастания, скважность, среднеквадратичное напряжение) и курсорные измерения с возможностью отображения статистики, что критично для оценки стабильности работы устройства. Встроенные программные функции вольтметра и частотомера (с разрешением 8 разрядов) позволяют использовать П-4152 в качестве дополнительного прецизионного измерителя постоянного и переменного напряжения.
• Декодирование шин: Стандартный набор для серийных протоколов включает RS-232/422/485/UART, I2C, SPI, CAN, LIN, а при активации опций на П-4152 становятся доступны CAN-FD, FlexRay, SENT, AUDIO (I2S, LJ, RJ, TDM), MIL-STD-1553B, Manchester и ARINC429.
• Расширение возможностей: Опционально осциллограф П-4152 может быть оснащен 16-канальным логическим анализатором для параллельной отладки аналоговых и цифровых трактов, двухканальным генератором сигналов с частотой до 60 МГц для тестирования схем, опцией анализа джиттера и построения глазковых диаграмм для оценки целостности сигнала высокоскоростных линий, а также опцией измерения мощности и показателей качества электроэнергии.

Сравнение в линейке

В модельном ряду Акип осциллограф П-4152 стоит на ступень выше приборов с полосой 500 МГц и 2 ГС/с, предлагая вдвое большую частоту дискретизации (10 ГГц против 5 ГГц у младших моделей) и в четыре раза больший объем памяти (1 ГБ против 250 МБ). Именно наличие полосы 1 ГГц делает П-4152 пороговой моделью для работы с современными интерфейсами DDR, PCIe и Gigabit Ethernet, где требования к анализатору выходят за рамки возможностей милливольтметров и стандартных двухканальных осциллографов. В отличие от версий с двумя каналами, П-4152 дает возможность одновременно снимать сигналы с четырех точек цепи, что незаменимо при тестировании дифференциальных усилителей, трехфазных преобразователей или многоядерных процессоров, обеспечивая более полную картину временных соотношений.

Покупка АКИП-4152/1 осциллограф цифровой в BESTKIP

Купить АКИП-4152/1 осциллограф цифровой можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним П-4152 с соседними индексами по полосе, каналам и дискретизации.
