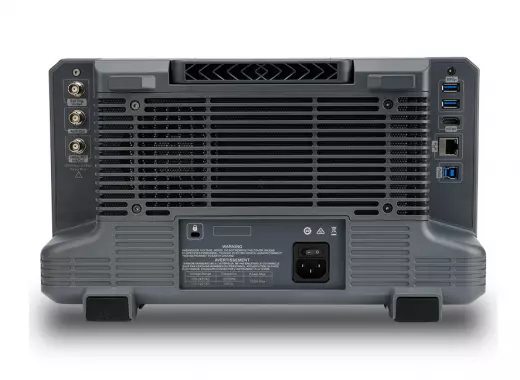

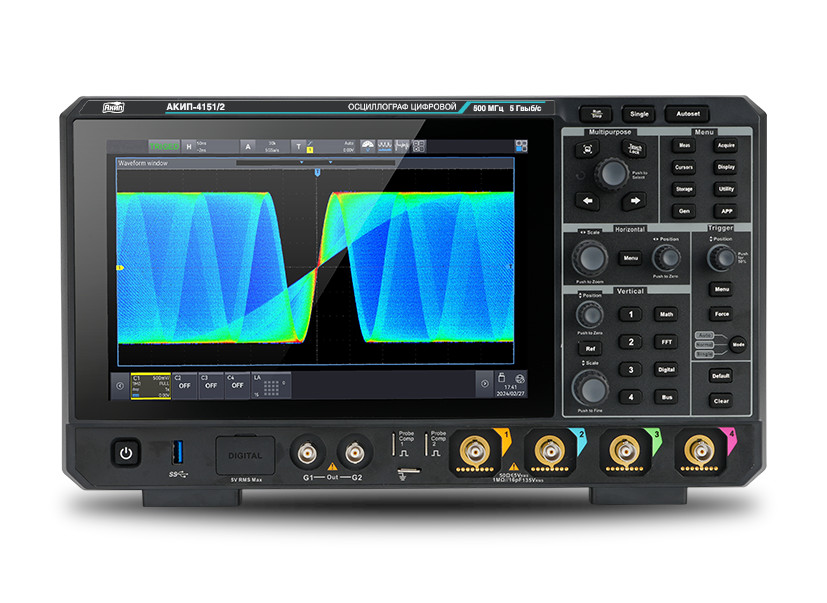

АКИП-4151/1 осциллограф цифровой

Осциллограф Акип 4151/1 цифровой представляет собой четырёхканальный прибор с полосой пропускания 350 МГц и максимальной частотой дискретизации 5 ГГц. Модель П-4151 разработана для самых требовательных задач отладки, сервисного обслуживания и производства, где необходимо одновременно контролировать до четырёх сигналов с высоким временным разрешением и минимальными потерями информации. Главное отличие осциллографа П-4151 от младших версий — рекордная скорость обновления экрана до 2.000.000 осциллограмм в секунду, что вдвое выше, чем у моделей предыдущего поколения, и гарантирует практически полное отсутствие «мёртвого времени». Встроенный интерфейс Wi-Fi и опциональный двухканальный генератор до 50 МГц с функцией амплитудно-частотного анализа делают осциллограф П-4151 центральным элементом автоматизированной лабораторной станции. Сочетание расширенного набора декодируемых протоколов, 500-мегабайтной памяти и ёмкостного сенсорного дисплея с разрешением 1280x800 выводит эту модель в категорию профессиональных инструментов для работы с цифровыми шинами и высокочастотными сигналами.

Два миллиона захватов в секунду

Ключевая особенность осциллографа П-4151 — скорость обновления экрана до 2.000.000 осциллограмм в секунду, что является одним из лучших показателей в своём классе. Такая производительность обеспечивается высокоскоростным архитектурным решением, которое сводит к минимуму время обработки между циклами захвата. Для инженера это означает практическую гарантию обнаружения редких событий — одиночных сбоев, выбросов и джиттера, которые на обычных осциллографах с частотой обновления 50–100 тысяч кадров в секунду легко пропустить. Технология отображения с 256 уровнями интенсивности создаёт эффект «персистенции» аналогового луча: участки сигнала, которые появляются чаще, отображаются ярче, а редкие выбросы — тусклее. Благодаря этому осциллограф П-4151 даёт не просто статическую картинку, а динамическую карту плотности сигнала, позволяя оценивать статистические характеристики шумов и нестабильностей. Сенсорный дисплей диагональю 25,65 см и разрешением 1280x800 делает работу с таким объёмом информации наглядной и удобной.

• Скорость обновления: до 2.000.000 осц./сек — максимальная плотность захвата в линейке.
• Градация яркости: 256 уровней — визуализация статистической плотности сигнала в реальном времени.
• Разрешение экрана: 1280x800 — высокая детализация осциллограмм и меню.
• Тип дисплея: TFT, ёмкостный сенсорный, 25,65 см — интуитивное управление жестами.

Полоса 350 МГц и дискретизация 5 ГГц

Осциллограф П-4151 с полосой пропускания 350 МГц уверенно справляется с сигналами, содержащими высокочастотные составляющие до седьмой-девятой гармоники для частот порядка 40–50 МГц, что перекрывает потребности при разработке современных микроконтроллерных систем, высокоскоростных интерфейсов и импульсных преобразователей. Максимальная частота дискретизации 5 ГГц даёт временное разрешение 200 пикосекунд, позволяя фиксировать фронты длительностью менее 1 нс с минимальной инструментальной погрешностью. Входное сопротивление 50 Ом и 1 МОм с возможностью переключения непосредственно в меню канала делает осциллограф П-4151 одинаково удобным для работы с ВЧ-трактами (50 Ом) и высокоомными чувствительными цепями (1 МОм). Объём памяти 500 МБ обеспечивает запись длительных последовательностей — например, нескольких секунд работы шины или переходного процесса в источнике питания — с сохранением высокого временного разрешения на всём протяжении. Четыре канала работают синхронно, позволяя строить временные диаграммы и сравнивать сигналы в разных точках схемы без переключения щупов.

• Полоса пропускания: 350 МГц — охват большинства задач разработки и сервиса.
• Частота дискретизации: 5 ГГц (макс.) — регистрация событий с шагом 200 пс.
• Объём памяти: 500 МБ — захват длительных процессов с максимальным разрешением.
• Входное сопротивление: 50 Ом / 1 МОм — универсальность подключения.

Декодирование девяти протоколов и Wi-Fi

Осциллограф П-4151 в стандартной комплектации поддерживает аппаратное декодирование шин RS232/UART, I2C и SPI, а при активации опций — CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO, MIL-STD-1553B, Manchester и ARINC429. Такой широкий набор покрывает практически все распространённые интерфейсы автомобильной, авиационной, промышленной и потребительской электроники. Автоматическая расшифровка отображается непосредственно на экране рядом с осциллограммой, что значительно ускоряет отладку и исключает ошибки ручного декодирования. Встроенный Wi-Fi модуль позволяет подключать осциллограф П-4151 к локальной сети или напрямую к компьютеру без использования кабелей, что удобно при работе в удалённых лабораториях или при необходимости быстрого обмена данными. Интерфейсы USB и LAN дополняют возможности подключения к автоматизированным стендам и системам сбора данных. Программные функции вольтметра и частотомера с разрешением 7 разрядов дают возможность выполнять точные измерения без переключения на другие приборы.

• Декодирование: RS232, I2C, SPI (стандартно); до 9 протоколов с опциями — максимальная гибкость.
• Wi-Fi: встроенный беспроводной интерфейс — удалённое управление и передача данных.
• Вольтметр и частотомер: 7 разрядов — высокая точность встроенных измерителей.
• Интерфейсы: USB, LAN, Wi-Fi — полный набор для интеграции в измерительные стенды.

Логический анализатор и генератор 50 МГц

Осциллограф П-4151 может быть расширен 16-канальным логическим анализатором, что позволяет одновременно наблюдать до 20 цифровых сигналов (4 аналоговых + 16 логических) и синхронизировать их по времени. Это особенно важно при отладке микропроцессорных систем, где требуется контролировать шину данных, шину адреса и управляющие сигналы одновременно с аналоговыми параметрами питания или тактового генератора. Другая опция — двухканальный генератор сигналов до 50 МГц с функцией амплитудно-частотного анализа — даёт возможность измерять передаточные характеристики фильтров, усилителей и стабилизаторов напряжения. Генератор строит графики АЧХ и ФЧХ, подавая тестовый сигнал и анализируя отклик устройства, что превращает осциллограф П-4151 в полноценный измерительный комплекс. Масса прибора 3,8 кг позволяет легко перемещать его между рабочими местами, а при необходимости осциллограф П-4151 может быть поверен в аккредитованной лаборатории для подтверждения метрологических характеристик.

• Логический анализатор: 16 каналов (опция) — для комплексной отладки цифровых систем.
• Генератор: 2 канала, 50 МГц (опция) — измерение АЧХ и ФЧХ фильтров и усилителей.
• Масса: 3,8 кг — лёгкий корпус для мобильной работы.
• Математика и БПФ: 4 МБ — спектральный анализ и обработка сигналов.

В линейке осциллографов Акип модель П-4151 занимает верхнюю позицию среди приборов с полосой 350 МГц, превосходя индекс П-4150 по частоте обновления экрана (2.000.000 против 1.000.000 осц./сек) и объёму памяти (500 МБ против 100 МБ). В отличие от флагманской модели П-4163 с 2 ГБ памяти и встроенным генератором в базе, осциллограф П-4151 предлагает более доступное решение с возможностью опционального расширения, что делает его оптимальным выбором для лабораторий, где нужна высокая производительность и широкий набор протоколов, но нет необходимости в максимальном объёме памяти и встроенном генераторе изначально.
