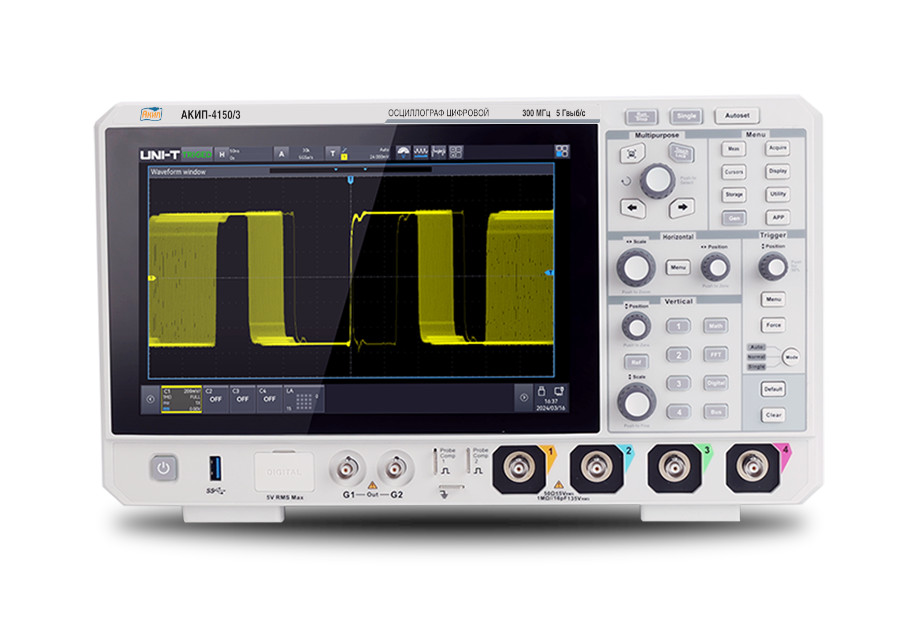

АКИП-4150/2 осциллограф цифровой

Осциллограф Акип 4150/2 цифровой представляет собой четырёхканальный прибор с полосой пропускания 200 МГц и максимальной частотой дискретизации 5 ГГц, оснащённый 8-битным АЦП и памятью 100 МБ на канал. Отличительной чертой модели П-4150 является рекордная для своего класса скорость обновления экрана до 1 000 000 осциллограмм в секунду с 256 уровнями интенсивности свечения луча, что обеспечивает высочайшую детализацию аналогового поведения сигнала, приближая цифровой прибор к визуальному качеству аналогового ЭЛТ-осциллографа. Данная модель ориентирована на инженеров-разработчиков и сервисные лаборатории, работающие с высокоскоростными цифровыми интерфейсами и сложными смешанными сигналами, благодаря поддержке декодирования протоколов RS232/UART, I2C, SPI и опциональных CAN, LIN, FlexRay. Наличие 16 логических каналов (опция) и встроенных функций вольтметра и частотомера расширяют возможности прибора за пределы стандартного осциллографа. В линейке АКИП модель П-4150 занимает нишу высокопроизводительного анализатора с акцентом на скорость визуализации и развитую цифровую обработку, что выгодно отличает её от младших версий с меньшей частотой дискретизации.

Скорость и качество визуализации

Осциллограф П-4150 использует высокопроизводительный процессорный тракт, обеспечивающий скорость обновления до 1 000 000 осциллограмм в секунду, что в 2–5 раз выше, чем у большинства конкурентов в данном ценовом сегменте. Такая производительность критична для захвата редких событий и импульсных помех с малой вероятностью появления.

• Скорость обновления: 1 000 000 осц./сек — позволяет визуализировать сигналы с высокой плотностью событий, такие как шины данных DDR или высокоскоростные последовательные интерфейсы.
• Интенсивность свечения: 256 уровней градации яркости луча — цифровая эмуляция аналогового послесвечения позволяет оценить вероятностное распределение сигнала (гистограмму амплитуд и временной джиттер) непосредственно на экране.
• Дисплей: TFT с диагональю 25,65 см (10,1 дюйма) и разрешением 1280x800 — обеспечивает высокую чёткость отображения мельчайших деталей осциллограммы и сопровождающей текстовой информации.

Высокая скорость обновления в сочетании с многоградационной яркостью делает осциллограф П-4150 предпочтительным инструментом для анализа сигналов с большим количеством переходных процессов, где традиционные осциллографы с низкой скоростью обновления пропускают до 95% событий.

Полоса и частота дискретизации

Полоса пропускания 200 МГц и частота дискретизации 5 ГГц обеспечивают осциллографу П-4150 запас по времени нарастания фронта, позволяя уверенно исследовать сигналы с длительностью переходных процессов менее 200 пикосекунд.

• Полоса пропускания: 200 МГц — позволяет анализировать 5-ю гармонику сигнала 40 МГц и корректно отображать фронты с нарастанием около 1,75 нс (исходя из правила 0,35/полоса).
• Частота дискретизации: 5 ГГс/с в реальном времени — при коэффициенте передискретизации 25 (относительно полосы) гарантирует подавление ложных сигналов и точное восстановление формы даже для сложных сигналов с быстрыми выбросами.
• АЦП: 8 бит — обеспечивает вертикальное разрешение 256 уровней, достаточное для большинства прикладных задач, при этом высокая частота дискретизации не снижает точность из-за тепловых шумов.

Данные характеристики позволяют использовать осциллограф П-4150 для тестирования высокочастотных трактов, радиомодулей и цифровых шин с частотами тактирования до 100 МГц.

Аналитические возможности и декодирование

Осциллограф П-4150 оснащён встроенным процессором цифровой обработки сигналов, поддерживающим математические функции, БПФ и аппаратное декодирование широкого спектра протоколов.

• Математические функции: сложение, вычитание, умножение, интегрирование, дифференцирование сигналов, а также БПФ с размером выборки 4 МБ — позволяет проводить спектральный анализ сигналов в реальном времени без внешнего ПО.
• Декодирование протоколов: стандартно поддерживаются RS232/UART, I2C, SPI; опционально — CAN, CAN-FD, LIN, FlexRay, I2S, SENT, AUDIO, что покрывает все основные промышленные и автомобильные шины.
• Вольтметр и частотомер: программные измерительные функции с разрядностью 7 знаков для частоты и 5 знаков для напряжения — позволяют выполнять точные измерения статических параметров без переключения в отдельный режим.

Встроенные анализаторы делают осциллограф П-4150 автономной измерительной станцией, способной заменить несколько отдельных приборов при отладке сложных систем.

Опции расширения и интерфейсы

Модель П-4150 допускает значительное расширение функционала за счёт программно-аппаратных опций, что позволяет адаптировать прибор под конкретные задачи без замены основного блока.

• Логический анализатор: опция на 16 каналов с синхронным захватом цифровых сигналов превращает осциллограф в смешанный сигнальный анализатор, необходимый при отладке микроконтроллерных систем с параллельными шинами.
• Генератор сигналов: 2-канальный, до 50 МГц, с функцией амплитудно-частотного анализа (Боде-плоттер) — позволяет измерять АЧХ и ФЧХ цепей без внешнего генератора, используя встроенный источник тестовых сигналов.

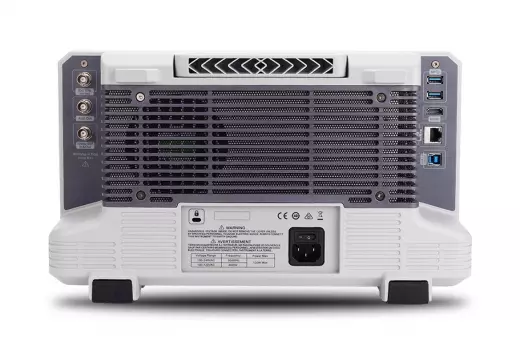

• Интерфейсы: USB и LAN — обеспечивают интеграцию в автоматизированные измерительные комплексы, удалённое управление и передачу данных на ПК для последующей обработки.
• Входное сопротивление: 50 Ом и 1 МОм — переключаемое сопротивление позволяет подключать как стандартные пассивные щупы (1 МОм), так и активные ВЧ-пробники или согласованные 50-омные кабели.

Масса осциллографа П-4150 составляет 3,8 кг, а компактные габариты позволяют разместить его даже на ограниченном рабочем пространстве. Емкостный сенсорный экран поддерживает мультитач-жесты для интуитивного масштабирования и перемещения по временной оси.

По сравнению с моделью АКИП-4150/1 (полоса 100 МГц, частота 2 ГГц, память 50 МБ), осциллограф П-4150 имеет вдвое большую полосу пропускания, в 2,5 раза более высокую частоту дискретизации и удвоенный объём памяти, что позволяет исследовать сигналы с более высокими частотами и более сложной временной структурой. При этом скорость обновления до 1 000 000 осц./сек и 256 уровней интенсивности являются эксклюзивными особенностями данной модификации, делая её незаменимой для анализа сигналов с высокой плотностью событий и маловероятными сбоями, где младшие версии не обеспечивают необходимой вероятности захвата.
