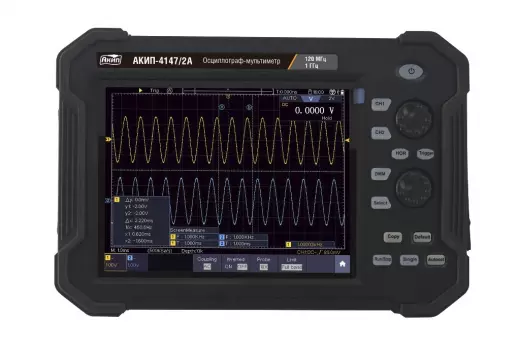

АКИП-4147/2 осциллограф-мультиметр

Осциллограф Акип 4147/2 осциллограф-мультиметр представляет собой портативный прибор планшетного типа с двумя измерительными каналами, полосой пропускания 120 МГц и максимальной частотой дискретизации 1 ГГц, что выгодно отличает эту модель в линейке АКИП 4147. В отличие от младшей версии 4147/1 с полосой 70 МГц, осциллограф П-4147/2 ориентирован на работу с более высокочастотными сигналами, включая современные цифровые интерфейсы и импульсные устройства. Прибор сохранил все ключевые преимущества платформы: емкостный сенсорный дисплей 20,3 см (800х600), память 40 МБ, скорость обновления экрана до 45000 осциллограмм в секунду и встроенный мультиметр с функциями регистрации данных. Осциллограф П-4147/2 весит всего 1,7 кг и способен работать до 5 часов от встроенного аккумулятора, что делает его оптимальным выбором для мобильных инженерных бригад, сервисных центров, а также для лабораторных и учебных задач, требующих расширенной полосы пропускания. Осциллограф П-4147/2 оснащен входным сопротивлением 1 МОм, 8-битным АЦП и полным набором средств для анализа сигналов: автоматическими и курсорными измерениями, математическими функциями, БПФ и декодированием шин I2C, SPI, UART, CAN. Повышенная полоса пропускания позволяет П-4147/2 уверенно исследовать гармонический состав сигналов на частотах до 120 МГц, что критически важно при отладке высокоскоростных линий связи, переключательных регуляторов и приемопередающей аппаратуры.

Расширенная полоса

Осциллограф П-4147/2 обеспечивает полосу пропускания 120 МГц по каждому из двух каналов, что на 50 МГц превышает возможности базовой модели АКИП 4147/1. Это расширение позволяет П-4147/2 с высокой точностью отображать сигналы с частотой до 120 МГц без значительного затухания амплитуды, что делает его пригодным для работы с высокочастотными тактовыми сигналами, генераторами и цифровыми шинами, работающими на повышенных скоростях. П-4147/2 способен захватывать и корректно отображать фронты импульсов длительностью менее 3 нс, что особенно важно при анализе синхросигналов и высокоскоростных переключений в микроконтроллерных и FPGA-системах. Максимальная частота дискретизации 1 ГГц, реализованная в П-4147/2, обеспечивает до 8 точек отсчета на один период сигнала частотой 120 МГц, что достаточно для восстановления формы даже сложных несинусоидальных сигналов. Глубокий объем памяти 40 МБ позволяет осциллографу П-4147/2 сохранять длительные записи без снижения частоты дискретизации, что важно при анализе редких событий и переходных процессов. В сочетании с полосой 120 МГц это дает возможность фиксировать высокочастотные выбросы и паразитные колебания, которые могут оставаться незамеченными на приборах с меньшей полосой пропускания.

В сравнении с моделью 4147/1, осциллограф П-4147/2 демонстрирует следующие улучшения:

• Полоса пропускания: 120 МГц против 70 МГц — расширение на 70% позволяет работать с более высокочастотными цепями.
• Применение: П-4147/2 предпочтителен для отладки быстродействующих цифровых интерфейсов и ВЧ-трактов.
• Дискретизация и память: идентичны (1 ГГц, 40 МБ), что подтверждает единство платформы.
• Масса и автономность: 1,7 кг и до 5 часов работы — без изменений.

Мультиметр и регистрация

Осциллограф П-4147/2 объединяет в себе не только осциллографические возможности, но и полнофункциональный мультиметр, что избавляет специалиста от необходимости носить с собой дополнительное оборудование. В режиме мультиметра П-4147/2 позволяет измерять постоянное и переменное напряжение, постоянный и переменный ток, активное сопротивление, емкость конденсаторов, а также выполнять прозвонку цепей с звуковой индикацией и проверку полупроводниковых диодов. Встроенный регистратор данных в П-4147/2 позволяет вести запись мультиметрических параметров с программируемым интервалом от 0,5 до 10 секунд, что дает возможность отслеживать изменение напряжения, тока или температуры в течение длительного времени — до 3 дней во внутренней памяти и до 10 дней при сохранении на внешний носитель. Эта функция делает П-4147/2 незаменимым инструментом для мониторинга заряда аккумуляторов, стабильности источников питания и других медленно меняющихся процессов. Все результаты измерений выводятся на большой сенсорный экран, причем можно одновременно наблюдать осциллограмму и цифровые показания мультиметра, что повышает наглядность диагностики. Совмещение функций мультиметра и регистратора в осциллографе П-4147/2 делает его особенно полезным для сервисных служб, где часто приходится совмещать быстрый анализ формы сигналов с длительным контролем параметров цепей.

Функциональность мультиметра в П-4147/2 включает:

• Измерение напряжения и тока: поддержка AC/DC режимов для работы с цепями постоянного и переменного тока.
• Измерение сопротивления и емкости: позволяет оперативно проверять пассивные компоненты без переключения на отдельный прибор.
• Прозвонка и диоды: быстрое определение целостности цепей и оценка параметров p-n переходов.
• Длительная регистрация: интервал записи от 0,5 до 10 с, емкость внутренней памяти до 3 дней непрерывного сбора данных.

Автономность и управление

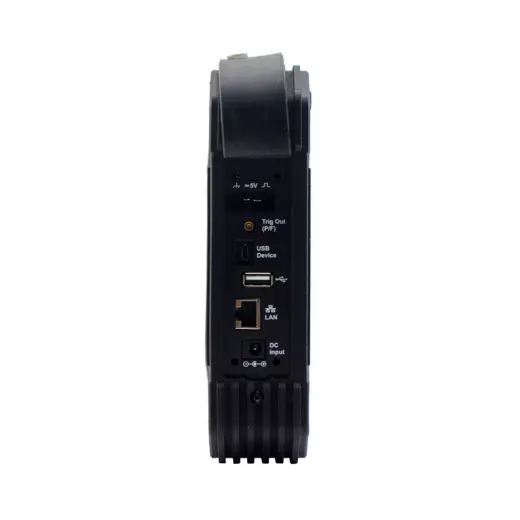

Осциллограф П-4147/2 спроектирован для автономной работы в полевых условиях: масса 1,7 кг и встроенная аккумуляторная батарея, обеспечивающая до 5 часов непрерывной работы, позволяют проводить измерения в местах без доступа к стационарной сети электропитания. Зарядка встроенного аккумулятора П-4147/2 осуществляется от сетевого адаптера, который входит в комплект поставки, что делает эксплуатацию максимально удобной и не требующей дополнительных зарядных устройств. Управление осциллографом П-4147/2 организовано через емкостный сенсорный дисплей с диагональю 20,3 см и разрешением 800х600 пикселей, который обеспечивает высокую контрастность и широкие углы обзора. Сенсорный интерфейс П-4147/2 позволяет интуитивно переключаться между режимами осциллографа и мультиметра, настраивать параметры развертки, триггера, курсоров и математических функций простыми жестами. Для связи с внешними устройствами и ПК осциллограф П-4147/2 оснащен интерфейсами USB и LAN, а также опциональным Wi-Fi модулем, что дает возможность удаленного управления, передачи осциллограмм и данных мультиметра на компьютер для дальнейшей обработки и документирования. Благодаря планшетному форм-фактору и сенсорному управлению П-4147/2 значительно сокращает время настройки по сравнению с традиционными кнопочными осциллографами, что особенно важно при работе на выездных объектах и в стесненных условиях.

Цифровая обработка

Осциллограф П-4147/2 предоставляет широкий спектр встроенных алгоритмов цифровой обработки сигналов, выходящих за рамки простого отображения осциллограммы. В П-4147/2 доступны автоматические измерения частоты, периода, амплитуды, среднеквадратичного и пикового значений напряжения, времени нарастания и спада импульсов, а также скважности и длительности импульсов — всего более 20 параметров, определяемых в реальном времени. Математические функции в П-4147/2 включают сложение, вычитание, умножение и деление сигналов, что позволяет, например, получить дифференциальный сигнал или выделить шумовую составляющую без внешнего дифференциального усилителя. Быстрое преобразование Фурье (БПФ), встроенное в осциллограф П-4147/2, дает возможность анализировать спектральный состав сигнала в диапазоне до 60 МГц, что полезно для выявления гармонических искажений, оценки качества модуляции и поиска паразитных частотных компонент. Особого внимания заслуживает функция декодирования последовательных протоколов I2C, SPI, UART и CAN, которая превращает П-4147/2 в компактный логический анализатор для отладки цифровых интерфейсов. Эта функция отображает декодированные пакеты данных на экране осциллографа-мультиметра П-4147/2, что существенно упрощает проверку корректности обмена между микроконтроллерами и периферийными устройствами.

Осциллограф Акип 4147/2 является логическим продолжением модели 4147/1, предлагая ту же мобильность и набор мультиметрических функций, но с полосой пропускания 120 МГц вместо 70 МГц. В линейке АКИП 4147 этот прибор занимает промежуточное положение между младшей версией и потенциальными старшими моделями с еще более высокой полосой, однако для подавляющего большинства задач промышленного сервиса, ремонта телекоммуникационного оборудования и отладки встраиваемых систем полосы 120 МГц более чем достаточно. По сравнению с младшей моделью, П-4147/2 позволяет исследовать сигналы с более высокими частотами и более крутыми фронтами, что делает его предпочтительным выбором для специалистов, работающих с быстродействующей логикой, высокочастотными преобразователями и современными автомобильными шинами. При этом П-4147/2 сохраняет все преимущества планшетного форм-фактора, сенсорного управления и автономного питания, что делает его универсальным инструментом для лабораторий, сервисных центров и выездных бригад.
