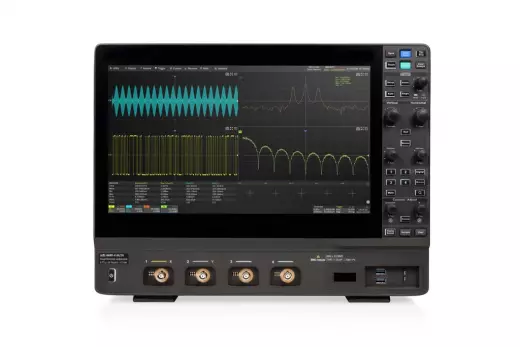

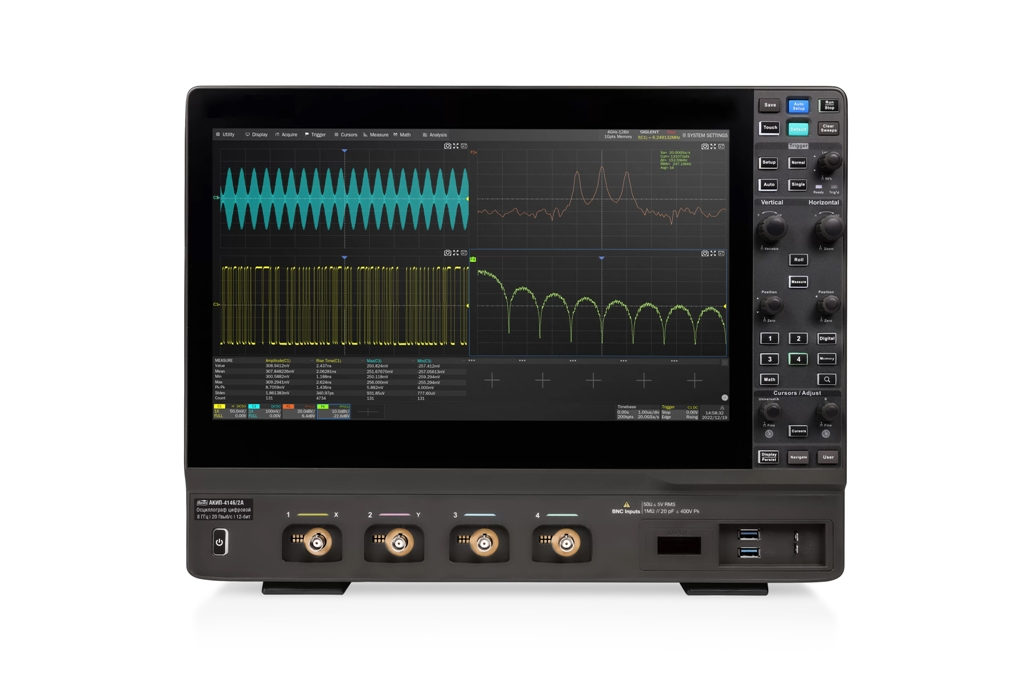

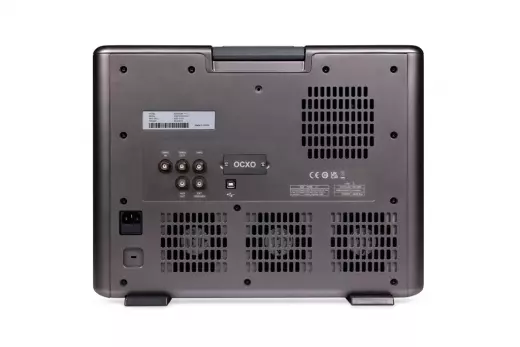

АКИП-4146/2 осциллограф

Осциллограф Акип 4146/2 представляет собой цифровой прибор высокого разрешения с четырьмя каналами, полосой пропускания 8 ГГц в режиме объединения каналов и максимальной частотой дискретизации 20 ГГц при объединении, предназначенный для самых требовательных задач в области высокоскоростной электроники. Эта модель П-4146 оснащена 12-битным АЦП, что обеспечивает превосходное вертикальное разрешение и позволяет детально анализировать сигналы с малыми амплитудами на фоне больших постоянных составляющих. Благодаря скорости обновления экрана до 1 100 000 осциллограмм в секунду и объему памяти 500 МБ (с возможностью расширения до 1 ГБ), этот осциллограф способен захватывать и визуализировать даже самые редкие события и длительные последовательности данных. Крупный сенсорный дисплей диагональю 39,62 см с разрешением Full HD делает работу с прибором максимально удобной и наглядной, а широкий набор опций, включая логический анализатор на 16 каналов и функциональный генератор до 50 МГц, превращает П-4146 в многофункциональную измерительную платформу.

Режимы объединения каналов

Ключевая особенность осциллографа Акип 4146/2 — возможность объединения каналов для достижения максимальной производительности. В стандартном режиме работы каждый из четырех каналов осциллографа П-4146 имеет полосу пропускания 4 ГГц и частоту дискретизации 10 ГГц, что уже является выдающимся показателем. Однако при объединении каналов полоса пропускания удваивается до 8 ГГц, а частота дискретизации — до 20 ГГц, что позволяет анализировать сигналы с крайне крутыми фронтами и высокочастотными составляющими. Такой подход дает инженеру гибкость в выборе режима работы: при необходимости одновременного анализа четырех сигналов средней частоты используется стандартный режим, а для исследования одного или двух высокоскоростных каналов применяется режим объединения.

• Полоса пропускания: 4 ГГц на канал / 8 ГГц в режиме объединения — адаптивная архитектура для разных классов задач.
• Частота дискретизации: 10 ГГц на канал / 20 ГГц в режиме объединения — временное разрешение до 50 пикосекунд.
• Объем памяти: 500 МБ (опция 1 ГБ) — достаточно для записи длительных процессов на максимальной частоте.
• Число каналов: 4 аналоговых + до 16 логических (опция) — комплексный анализ смешанных сигналов.

12-битное разрешение и точность

Осциллограф П-4146 относится к классу приборов высокого разрешения благодаря 12-битному аналого-цифровому преобразователю. Это обеспечивает 4096 уровней квантования по вертикали, что в 16 раз превышает возможности стандартных 8-битных осциллографов. Для инженера это означает возможность видеть детали сигнала, которые ранее были скрыты шумами квантования: паразитные выбросы, пульсации, низкоамплитудные шумы и искажения. Особенно это важно при измерении параметров цепей питания, анализе качества сигналов в высокоточных датчиковых системах и отладке смешанных аналого-цифровых устройств. Высокое разрешение также повышает точность автоматических измерений и позволяет использовать меньший вертикальный масштаб без потери достоверности результатов.

Входное сопротивление 50 Ом и 1 МОм дает возможность подключать как низкоомные высокочастотные источники, так и стандартные высокоомные цепи. В сочетании с 12-битным АЦП это обеспечивает корректное согласование и минимальные искажения в широком диапазоне частот. Для работы с высокоскоростными дифференциальными сигналами предусмотрена поддержка активных пробников, что расширяет область применения П-4146 в телекоммуникациях и цифровой обработке сигналов.

• АЦП: 12 бит — динамический диапазон более 72 дБ для высокоточной измерительной техники.
• Сопротивление входа: 50 Ом / 1 МОм — универсальность подключения к различным типам цепей.
• Интерполяция: Sin X/х, линейная — точное восстановление формы сигнала.
• Автоматические измерения: более 50 параметров — быстрая оценка характеристик сигнала.

Скоростной захват и анализ данных

Осциллограф Акип 4146/2 обеспечивает скорость обновления экрана до 1 100 000 осциллограмм в секунду, что является одним из лучших показателей в своем классе. Это означает, что даже редкие сбои и паразитные импульсы, вероятность возникновения которых крайне мала, будут замечены и отображены на экране. Режим сегментированной памяти позволяет эффективно распределять доступный объем для захвата множества коротких событий, что особенно полезно при анализе пакетных передач данных. Режим HISTORY сохраняет историю захватов, давая возможность вернуться к предыдущим измерениям и сравнить их с текущими, что существенно ускоряет процесс поиска нестабильностей.

Встроенная «Поисковая машина» автоматизирует процесс обнаружения событий по заданным критериям: длительности импульса, амплитуде, скорости нарастания фронта и другим параметрам. Это позволяет быстро находить аномалии среди больших массивов данных, не просматривая каждую осциллограмму вручную. Математические функции и быстрое преобразование Фурье с глубиной 32 МБ дают возможность проводить спектральный анализ сигналов, выявлять гармонические составляющие и оценивать искажения в частотной области. Такой набор средств обработки делает П-4146 эффективным инструментом как для поиска неисправностей, так и для верификации работы сложных электронных систем.

• Скорость обновления: 1 100 000 осц./сек — высокая вероятность обнаружения редких событий.
• Режим сегментированной памяти: эффективное использование буфера для последовательности событий.
• Режим HISTORY: сохранение и анализ предыдущих захватов.
• БПФ: объем 32 МБ — детальный спектральный анализ сигналов.

Сенсорный дисплей и интерфейсы

Осциллограф П-4146 оснащен большим 39,62-сантиметровым емкостным сенсорным дисплеем с разрешением 1920x1080 пикселей, что обеспечивает комфортную работу с четырехканальными осциллограммами и большим объемом измерительной информации. Сенсорное управление позволяет мгновенно масштабировать интересующие участки сигнала, перемещать курсоры и настраивать параметры измерений простыми жестами, что значительно ускоряет процесс анализа. Высокое разрешение экрана обеспечивает четкое отображение даже самых мелких деталей осциллограмм, включая глазковые диаграммы, что особенно важно при тестировании высокоскоростных интерфейсов.

Для интеграции в измерительные стенды и автоматизированные системы П-4146 оснащен интерфейсами USB и LAN, которые обеспечивают удаленное управление, передачу данных и возможность работы в составе сложных измерительных комплексов. Поддерживается декодирование широкого спектра протоколов в базовой конфигурации: I2C, SPI, UART/RS232, CAN, LIN. Опционально доступны CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, USB 2.0, Arinc429, что делает этот осциллограф востребованным в автомобильной промышленности, авионике, телекоммуникациях и других областях. Опция построения глазковых диаграмм и анализа джиттера позволяет оценивать качество передачи данных в высокоскоростных последовательных линиях, а опция измерения мощности и показателей качества электроэнергии расширяет применение прибора в энергетике.

В сравнении с моделью Акип 4146/1А, осциллограф П-4146 имеет расширенный режим работы с объединением каналов, что позволяет достичь полосы 8 ГГц и частоты дискретизации 20 ГГц при использовании одного-двух каналов, тогда как модель /1А имеет фиксированную полосу 6 ГГц и частоту дискретизации 20 ГГц без возможности объединения. При этом П-4146 имеет базовый объем памяти 500 МБ против 1 ГБ у модели /1А, но предоставляет опцию расширения до 1 ГБ. Обе модели имеют одинаковый сенсорный дисплей, массу 10,6 кг и набор интерфейсов. Выбор между ними зависит от конкретных задач: если требуется максимальная полоса на одном канале — предпочтительнее П-4146, если критичен объем памяти на всех каналах — следует рассмотреть модель /1А. При необходимости прибор поверяется в аккредитованной лаборатории для метрологического применения. Осциллограф Акип 4146/2 — это выбор инженеров, работающих на переднем крае высокоскоростных технологий.
