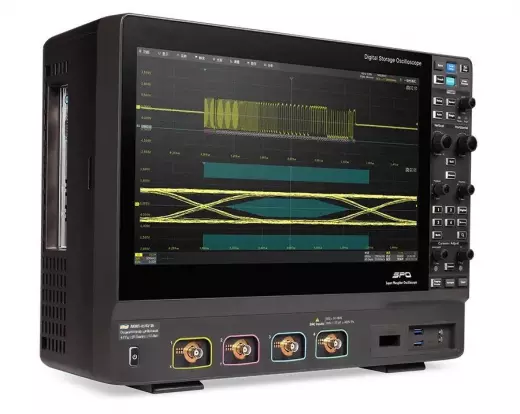

АКИП-4143/1 осциллограф цифровой

Осциллограф Акип 4143/1 цифровой представляет собой четырехканальную измерительную систему с полосой пропускания 2 ГГц и максимальной частотой дискретизации 10 ГС/с (до 20 ГС/с в режиме объединения каналов), оснащенную 10-битным аналого-цифровым преобразователем. Данная модель ориентирована на широкий круг задач: от отладки цифровых интерфейсов (SPI, I2C, UART) и анализа шин CAN/LIN в автомобильной электронике до исследования переходных процессов в импульсных источниках питания и сертификационных испытаний. В линейке Акип-4143 модификация /1 с полосой 2 ГГц является базовой, предлагая оптимальный баланс между производительностью и функциональностью, сохраняя при этом полный набор продвинутых возможностей старших моделей (глубина памяти 500 МБ, режим HISTORY, сенсорный экран, декодирование протоколов). Осциллограф П-4143 оснащен крупным сенсорным дисплеем 39,62 см с разрешением 1920x1080, что обеспечивает комфортную работу с длинными записями и сложными формами сигналов, а наличие интерфейсов USB и LAN позволяет интегрировать прибор в автоматизированные измерительные стенды.

Скоростной АЦП и память

Осциллограф П-4143 базируется на 10-битном АЦП, обеспечивающем динамический диапазон около 60 дБ, что позволяет различать малые сигналы на фоне больших постоянных составляющих — например, измерять пульсации напряжения 10 мВ на фоне 5 В постоянного напряжения. Максимальная частота дискретизации составляет 10 ГС/с на каждый из четырех каналов, что обеспечивает временное разрешение 100 пс и позволяет корректно захватывать фронты длительностью около 175 пс (при полосе 2 ГГц). В режиме объединения двух каналов частота дискретизации удваивается до 20 ГС/с, что актуально при исследовании одиночных высокоскоростных событий, таких как броски тока при включении питания или отражения в линиях передачи данных. Глубина памяти 500 МБ на канал позволяет записывать непрерывные последовательности длительностью до 50 мс при полной частоте 10 ГС/с, а опциональное расширение до 1 ГБ увеличивает время записи до 100 мс. Интерполяция Sin X/x обеспечивает точное восстановление синусоидальных сигналов даже при малом числе отсчетов на период, что особенно важно при работе на пределе полосы пропускания 2 ГГц.

• Разрядность АЦП: 10 бит — обеспечивает высокое разрешение по вертикали и низкий уровень шума.
• Частота дискретизации: 10 ГС/с (20 ГС/с в режиме объединения) — для захвата быстрых однократных событий.
• Объем памяти: 500 МБ на канал (опционально 1 ГБ) — для длительной регистрации сигналов.
• Скорость обновления: до 1 000 000 осц./сек. — высокая вероятность обнаружения редких событий.

Расширенная синхронизация

Осциллограф П-4143 поддерживает широкий спектр режимов триггера, позволяющих выделять нужные участки сигнала даже в сложных смешанных последовательностях. Базовый набор включает триггер по фронту (с настраиваемым уровнем и подавлением шума), по длительности импульса (от 2 нс до 10 с), по видеосигналу (для PAL/NTSC) и триггер по последовательности (условие A и B с временной задержкой). Для работы с цифровыми шинами доступна синхронизация по коду протокола: стартовые и стоповые условия I2C, адрес и данные SPI, стартовый бит и байт данных UART, а также идентификаторы CAN и LIN. Опционально доступны триггеры по ширине и по времени нарастания/спада, что полезно для поиска дефектов монтажа или неисправных компонентов в цифровых цепях. Режим «Поисковая машина/Search» расширяет возможности триггера, позволяя после захвата записи автоматически находить все события, удовлетворяющие заданным критериям (например, все пакеты с конкретным адресом или все выбросы амплитуды выше порога), и отмечать их на временной шкале для быстрого перехода.

• Триггер по протоколам: I2C, SPI, UART, CAN, LIN — для синхронизации по цифровым пакетам.
• Триггер по длительности: от 2 нс до 10 с — для выделения импульсных помех.
• Триггер по последовательности: условие A и B с таймаутом — для сложных временных соотношений.
• Режим Search: поиск событий в захваченной записи до 1 ГБ по заданным пользователем условиям.

Декодирование и математика

Осциллограф П-4143 оснащен встроенными средствами декодирования наиболее распространенных последовательных протоколов, что позволяет визуализировать содержимое пакетов непосредственно на экране вместе с осциллограммами. Стандартно поддерживаются I2C (с отображением адреса, данных и бита подтверждения), SPI (с указанием номера байта и данных), UART/RS232 (с отображением стартового и стопового битов, данных и проверки четности), CAN (идентификатор, данные, длина) и LIN (синхробайт, идентификатор, данные). Опционально доступны декодеры для более специализированных шин: CAN FD, FlexRay, I2S (аудио), MIL-STD-1553B (авионика), SENT (датчики давления), Manchester и USB 2.0. Математические функции включают сложение, вычитание, умножение и деление сигналов, а также интеграцию, дифференцирование и быстрое преобразование Фурье (БПФ) с буфером 32 МБ, что позволяет анализировать спектральный состав сигнала в реальном времени. Автоматические измерения охватывают более 50 параметров — от амплитудных (Vpp, Vrms, Vavg) до временных (период, частота, время нарастания, перекос между каналами), а курсорные измерения позволяют уточнять значения вручную с привязкой к отдельным точкам записи.

• Декодирование протоколов: I2C, SPI, UART, CAN, LIN — стандартно для большинства задач встраиваемых систем.
• Математические функции: 4 арифметические операции, интеграл, дифференциал, БПФ.
• Автоматические измерения: более 50 параметров для быстрой количественной оценки.
• Опциональные декодеры: CAN FD, FlexRay, I2S, MIL-STD-1553B, USB 2.0 и другие.

Сенсорный дисплей и интерфейсы

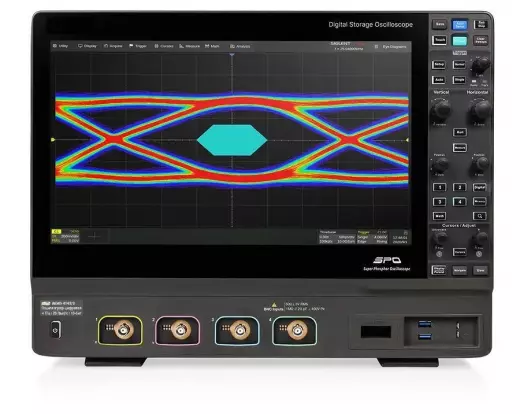

Осциллограф П-4143 оборудован емкостным сенсорным TFT-дисплеем с диагональю 39,62 см (15,6 дюймов) и разрешением 1920x1080, что позволяет одновременно отображать четыре осциллограммы с полной детализацией, а также окна с декодированными данными протоколов, таблицы измерений и спектры БПФ. Емкостный сенсорный экран поддерживает мультитач-жесты: масштабирование участков сигнала (Zoom) сдвигом пальцев, перемещение осциллограмм касанием, а также вызов меню и установку курсоров прямым нажатием. Дублирование функций физическими кнопками и энкодерами обеспечивает удобство работы в любых условиях, включая случаи, когда сенсорное управление нежелательно (работа в перчатках, быстрые измерения). Интерфейс LAN (встроенный) позволяет управлять осциллографом удаленно через веб-интерфейс или по протоколу SCPI, передавать данные в реальном времени в системы сбора данных и обновлять прошивку. USB-порты (тип A и тип B) обеспечивают подключение внешних накопителей для сохранения осциллограмм, настроек и отчетов, а также прямое управление с ПК через специализированное программное обеспечение.

• Дисплей: 15,6" TFT, 1920x1080, сенсорный емкостный — для детального анализа и интуитивного управления.
• Интерфейс LAN: удаленное управление и интеграция в автоматизированные системы.
• USB: подключение накопителей и управление с ПК.
• Масса: 10,56 кг — устойчивая конструкция для стационарной лабораторной установки.

В линейке осциллографов Акип модель 4143/1 с полосой 2 ГГц является базовой, предлагая наиболее доступное вхождение в семейство 4143. Отличия от модели 4143/2 (3 ГГц) и 4143/3 (4 ГГц) заключаются только в ширине полосы пропускания, при этом все остальные параметры — частота дискретизации 10 ГС/с, глубина памяти 500 МБ, 10-битный АЦП, число каналов 4, сенсорный экран и интерфейсы — полностью идентичны. Это делает модель 4143/1 оптимальным выбором для большинства инженерных задач, где полоса 2 ГГц является достаточной (работа с шинами до 400 МГц, анализ аналоговых сигналов до 1 ГГц, отладка микроконтроллерных систем). Осциллограф П-4143 с полосой 2 ГГц и 10-битным АЦП предлагает соотношение цена/производительность, идеально подходящее для R&D-лабораторий, сервисных центров и учебных заведений, которым требуется мощный многоканальный анализатор без переплаты за избыточную полосу.

Покупка АКИП-4143/1 осциллограф цифровой в BESTKIP

Купить АКИП-4143/1 осциллограф цифровой можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Консультация — поможем выбрать между П-4143 и альтернативами на BESTKIP.
