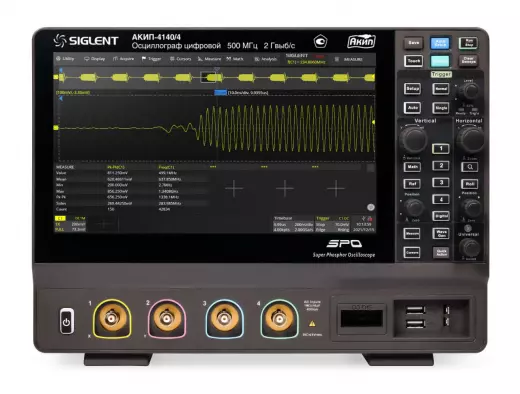

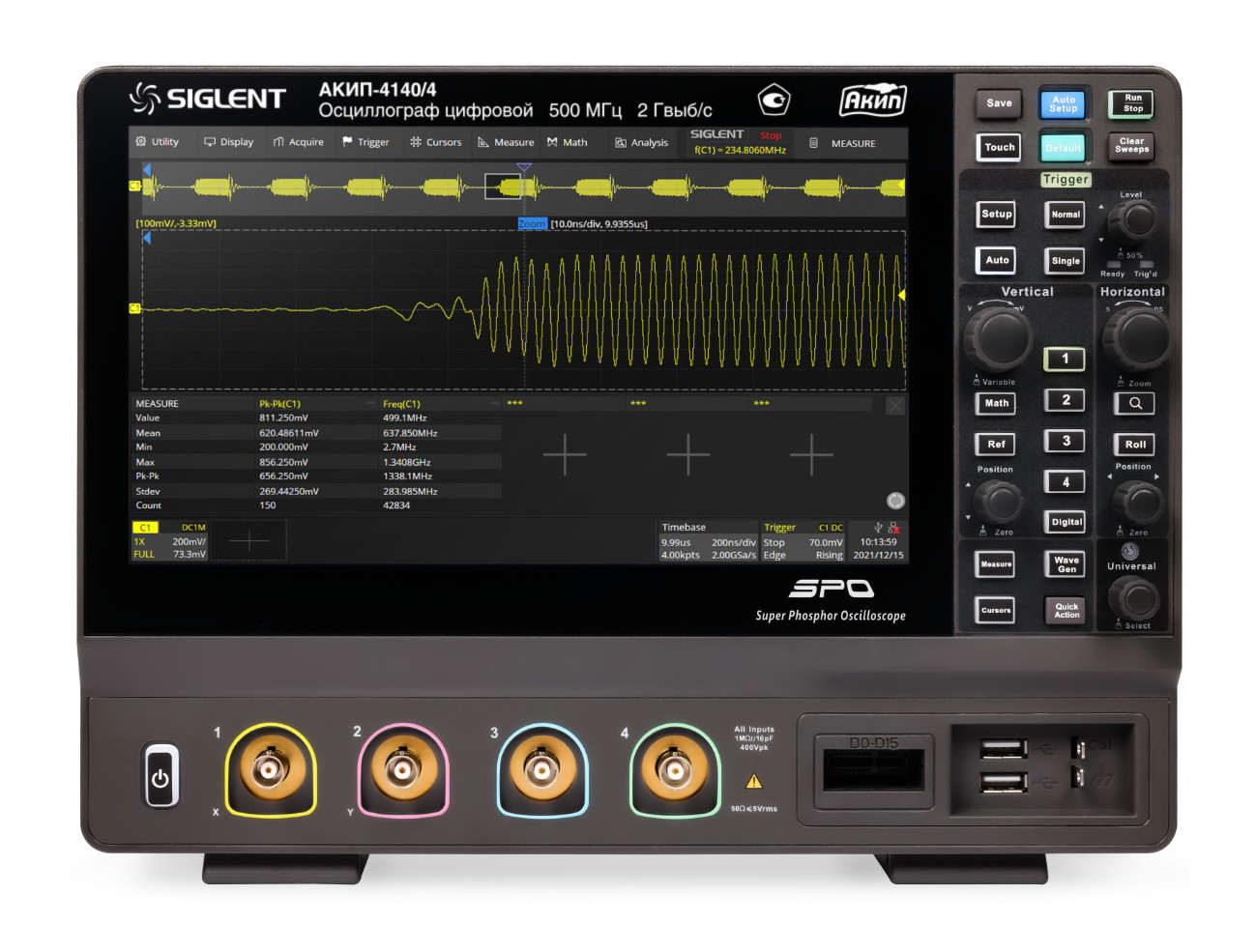

АКИП-4140/3 осциллограф цифровой

Осциллограф Акип 4140/3 цифровой представляет собой четырехканальный прибор высокого разрешения с 12-битным АЦП, полосой пропускания 350 МГц и максимальной частотой дискретизации 2 ГГц, ориентированный на задачи, требующие исключительной точности измерения амплитуд и малых сигналов. Ключевое отличие модели П-4140 от стандартных 8-битных осциллографов заключается в повышенной вертикальной разрешающей способности, которая позволяет различать сигналы с амплитудой до 0,024% от полной шкалы, что особенно важно при анализе шумов, пульсаций питания и слабых сигналов датчиков. Осциллограф П-4140 оснащен глубокой памятью 200 МБ и поддерживает программное расширение полосы пропускания, что делает его гибким инструментом для лабораторий, разрабатывающих прецизионную электронику, силовые преобразователи и автомобильные системы. Благодаря поддержке декодирования шин I2C, SPI, UART/RS232, CAN, LIN, а также опциональных CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester, модель 4140/3 закрывает широкий спектр задач от отладки цифровых интерфейсов до анализа сложных протоколов в авионике и промышленной автоматизации. Встроенные математические функции, БПФ с размером 2 МБ и режим «Поисковая машина» делают этот осциллограф незаменимым для глубокого анализа сигналов в исследовательских и сертификационных лабораториях.

12-битное вертикальное разрешение

Осциллограф П-4140 оснащен 12-битным АЦП, что в 16 раз превышает разрешение стандартных 8-битных приборов и обеспечивает теоретическую точность измерения амплитуды на уровне 0,024% от полной шкалы (4096 уровней квантования против 256). Это позволяет уверенно различать сигналы малой амплитуды на фоне больших постоянных составляющих, анализировать пульсации напряжения в цепях питания с разрешением менее 1 мВ и измерять параметры сигналов датчиков без использования внешних усилителей.

• Разрядность АЦП: 12 бит — гарантирует высокую точность при измерении постоянных и медленно меняющихся сигналов, снижая погрешность квантования до минимума.
• Полоса пропускания: 350 МГц (с возможностью программного расширения) — позволяет исследовать сигналы с частотами до 70 МГц с сохранением 12-битной точности.
• Частота дискретизации: 2 ГГц — обеспечивает временное разрешение 500 пс, достаточное для захвата фронтов с длительностью менее 1 нс.
• Сопротивление входа: 50 Ом и 1 МОм — выбор импеданса для согласования с высокочастотными трактами или для работы с высокоомными цепями.

Глубина памяти и скорость обновления

Максимальный объем памяти осциллографа П-4140 составляет 200 МБ, что позволяет записывать длительные последовательности данных с сохранением максимальной частоты дискретизации. Скорость обновления экрана достигает 500 000 осциллограмм в секунду, что в сочетании с режимом HISTORY и сегментированной памятью позволяет обнаруживать редкие события и анализировать переходные процессы в реальном времени.

• Объем памяти: 200 МБ — обеспечивает захват миллионов отсчетов с возможностью масштабирования после останова без потери временного разрешения.
• Скорость обновления: до 500 000 осц./сек. — повышает вероятность захвата редких артефактов и глитчей при анализе сложных сигналов.
• Режим HISTORY: сохраняет историю захватов для ретроспективного анализа, позволяя вернуться к предыдущим измерениям и сравнить их.
• Сегментированная память: разбивает буфер на сегменты, записывая только значимые участки сигнала, что увеличивает эффективную длительность наблюдения.

Декодирование и поиск событий

Осциллограф П-4140 поддерживает аппаратную синхронизацию и декодирование большинства популярных последовательных протоколов, включая I2C, SPI, UART/RS232, CAN и LIN в стандартной комплектации, а также опционально CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester. Это делает прибор универсальным инструментом для разработчиков автомобильной электроники, промышленных систем и авионики. Режим «Поисковая машина/Search» позволяет задавать сложные условия поиска по амплитуде, времени нарастания, ширине импульса и другим параметрам, автоматически отмечая найденные события на временной шкале.

• Стандартное декодирование: I2C, SPI, UART/RS232, CAN, LIN — покрывает большинство задач по отладке цифровых интерфейсов.
• Опциональное декодирование: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester — расширяет применение до специализированных отраслей.
• Логический анализатор: 16 каналов (опция) — позволяет одновременно анализировать аналоговые сигналы и цифровые шины.
• Режим поиска: поиск событий по заданным условиям с автоматической маркировкой на экране и навигацией по найденным событиям.

Сенсорный экран и опции расширения

Управление осциллографом П-4140 осуществляется через 25,65-сантиметровый TFT-дисплей с емкостным сенсорным экраном и разрешением 1024х600, что обеспечивает удобную навигацию по меню, масштабирование жестами и точное позиционирование курсоров. Интерфейсы USB и LAN позволяют передавать данные на компьютер и управлять прибором удаленно. Дополнительные программные опции включают увеличение полосы пропускания, функциональный генератор до 25 МГц и измерение мощности с анализом показателей качества электроэнергии (ПКЭ).

• Дисплей: 25,65 см (10,1") TFT, емкостный сенсорный, 1024х600 — обеспечивает высокую детализацию сигналов и удобство работы с меню.

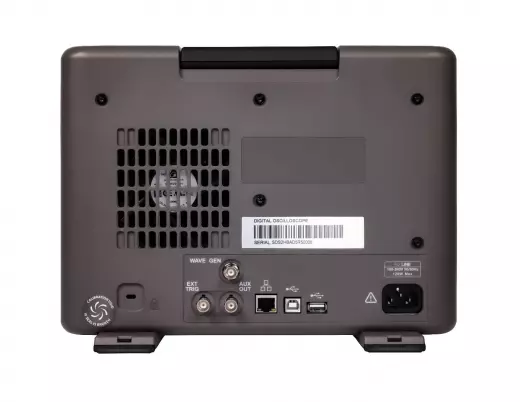

• Интерфейсы: USB (хост и устройство) и LAN — для управления, передачи данных и интеграции в автоматизированные системы.
• Опции: функциональный генератор до 25 МГц, логический анализатор 16 каналов, измерение мощности и ПКЭ, программное расширение полосы пропускания.
• Масса: 4,1 кг — компактный прибор, удобный для перемещения в лаборатории.

Сравнивая осциллограф П-4140 с 8-битными моделями аналогичной полосы (например, с базовыми версиями серии 4140), основное преимущество заключается в 12-битном разрешении, которое кардинально повышает точность измерения амплитуд и снижает уровень шума при работе с малыми сигналами. В то время как стандартные осциллографы имеют погрешность квантования около 0,4% от полной шкалы, П-4140 обеспечивает погрешность менее 0,025%, что критически важно при измерениях в прецизионных схемах и при анализе пульсаций. Дополнительные опции декодирования и расширения полосы делают эту модель предпочтительным выбором для лабораторий, работающих с разнообразными сигналами от аналоговых датчиков до высокоскоростных цифровых шин. При необходимости осциллограф Акип 4140/3 может быть поверен в аккредитованной метрологической лаборатории для подтверждения его метрологических характеристик.
