АКИП-4139/2 осциллограф

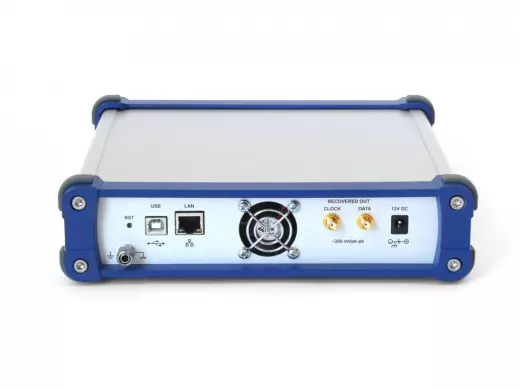

Осциллограф Акип 4139/2 представляет собой четырёхканальный USB-прибор с полосой пропускания 16 ГГц, построенный по гибридной архитектуре «2 в 1», совмещающей режимы реального и эквивалентного времени. Это устройство ориентировано на инженеров-разработчиков, которым требуется одновременный анализ четырёх высокоскоростных сигналов при отладке многослойных цифровых шин, памяти и интерфейсов. П-4139 с временем нарастания не более 21,9 пс позволяет фиксировать фронты с субпикосекундной длительностью, что критически важно для работы с последовательными каналами 10 Гбит/с и выше. Осциллограф П-4139 отличается от версии 4139/3 пониженной полосой пропускания (16 ГГц вместо 25 ГГц), но сохраняет все ключевые возможности: 12-битный АЦП, память 250 кБ, стробоскопию с дискретизацией до 5 ТГц и расширенную систему синхронизации. При весе 1,52 кг и питании через интерфейсы USB/LAN он обеспечивает высокую мобильность без потери измерительных возможностей.

Четырёхканальный параллельный анализ

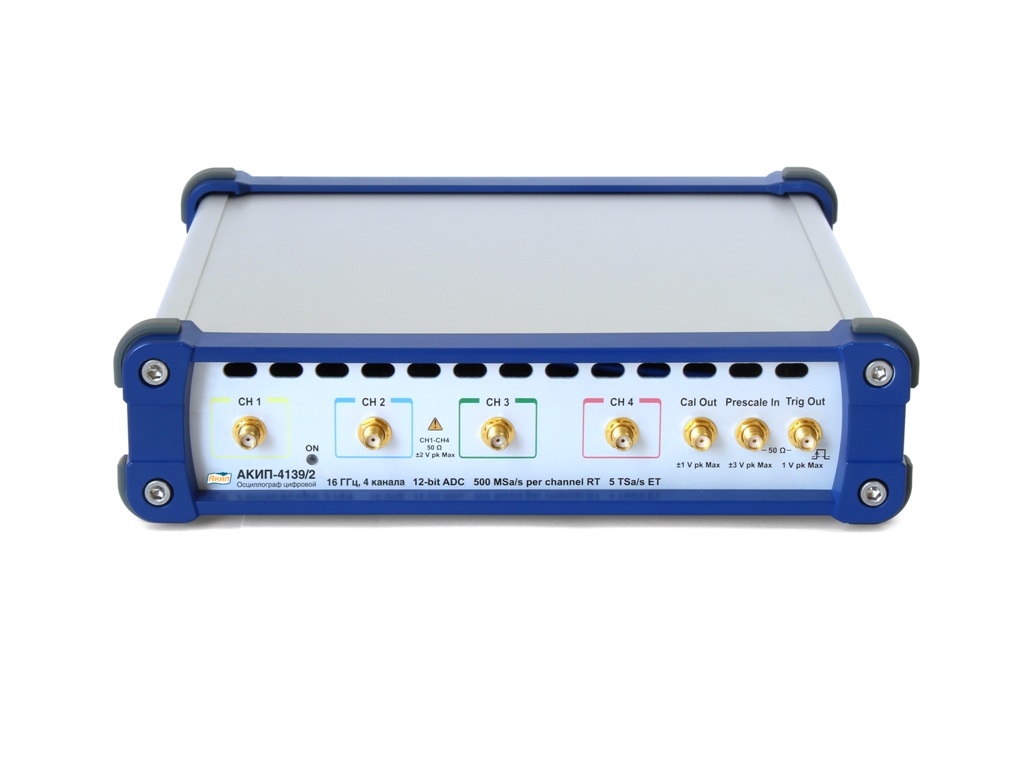

Осциллограф П-4139 оснащён четырьмя идентичными измерительными каналами с сопротивлением входа 50 Ом, что позволяет одновременно контролировать до четырёх точек схемы. Это особенно важно при отладке дифференциальных пар, где требуется сравнивать сигналы на двух ветвях линии, а также при анализе взаимодействия нескольких шин — например, управления, данных и тактовой частоты в высокоскоростных цифровых системах. Каждый канал обладает полосой пропускания 16 ГГц и работает с 12-битным АЦП, обеспечивая высокое разрешение по амплитуде для каждого из четырёх сигналов.

Одновременная работа всех четырёх каналов в режиме эквивалентного времени позволяет строить глазковые диаграммы и измерять джиттер для каждой линии данных в многоканальных интерфейсах (например, PCIe x4, SATA, RapidIO). Прибор П-4139 поддерживает сегментированный режим сбора данных, который записывает последовательность коротких фрагментов на всех каналах с минимальной мёртвой зоной между захватами. Это критически важно при анализе пакетных передач, где каждый канал несёт свою часть информации, и необходимо синхронизировать их во времени.

Ключевые параметры многоканального сбора:

• Количество каналов: 4, с полосой пропускания 16 ГГц каждый.
• АЦП: 12 бит, обеспечивающий высокую точность вертикальных измерений на всех каналах.
• Входное сопротивление: 50 Ом, стандартное для высокочастотных трактов.
• Память: 250 кБ, достаточная для захвата протяжённых фрагментов на четырёх каналах.

Стробоскопический режим с дискретизацией 5 ТГц

Гибридная архитектура «2 в 1» осциллографа П-4139 включает режим эквивалентного времени, где максимальная частота стробирования 500 МГц преобразуется в эффективную дискретизацию до 5 ТГц. Это достигается за счёт стробирования с переменным шагом, когда выборки берутся в разные моменты периода повторяющегося сигнала. Такой подход позволяет восстанавливать форму сигнала с временным разрешением 200 фс, что соответствует требованиям самых высокоскоростных интерфейсов.

При полосе пропускания 16 ГГц и времени нарастания ≤ 21,9 пс осциллограф П-4139 с запасом перекрывает потребности анализа сигналов со скоростями до 10–12 Гбит/с. Эквивалентный режим особенно эффективен для периодических последовательностей, таких как тактовые сигналы, псевдослучайные битовые потоки и глазковые диаграммы. В режиме реального времени прибор работает с частотой стробирования 500 МГц, что достаточно для наблюдения одиночных событий и переходных процессов.

Дополнительные режимы сбора данных — прокрутка и сегментированный — расширяют возможности при анализе длительных процессов и редких событий. Режим прокрутки отображает сигнал в непрерывном движении, напоминая ленту самописца, что удобно при поиске медленных дрейфов. Сегментированный режим минимизирует время мёртвой зоны, записывая только интересующие фрагменты, и особенно эффективен при тестировании пакетных протоколов.

Синхронизация и восстановление тактовой частоты

Осциллограф П-4139 оснащён многоуровневой системой синхронизации, адаптированной для работы с сигналами различной природы. Внутренняя синхронизация доступна в диапазоне до 3 ГГц, а с использованием делителя частоты — до 6 ГГц. Для работы с более высокими частотами предусмотрены вход внешней синхронизации (Ext) и вход с предварительным делителем частоты (Ext. Prescaled) до 16 ГГц. Это позволяет привязывать развёртку к внешнему генератору или к тактовому сигналу, выделенному из потока данных.

Ключевая функция — вход с восстановлением тактовой частоты в диапазоне 6,5 МБ/с...5 ГБ/с. Он выделяет тактовый сигнал из последовательного потока данных без необходимости отдельного тактового канала. Это незаменимо при тестировании интерфейсов, где тактовая частота не выведена отдельно (например, USB 3.0, PCIe, SATA, 10G Ethernet). Осциллограф П-4139 автоматически находит частоту битового потока и формирует стабильный триггер, что гарантирует корректную синхронизацию всех четырёх каналов.

Встроенный семиразрядный частотомер, доступный на всех входах, позволяет оперативно контролировать частоту сигнала с точностью, достаточной для большинства прикладных задач. Частотомер работает параллельно с основными измерениями, не требуя переключения режимов, что экономит время при отладке.

Стандартизированный тест по маске

Осциллограф П-4139 содержит библиотеку из 167 предустановленных шаблонов масок для основных отраслевых стандартов: SONET/SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA. Эта функция превращает проверку соответствия сигнала требованиям стандарта в автоматическую процедуру: достаточно выбрать нужный шаблон, запустить тест, и прибор покажет все точки осциллограммы, выходящие за границы маски. Для многоканальных систем тест можно запускать параллельно на всех четырёх каналах, что ускоряет контроль дифференциальных сигналов и параллельных шин.

Более 53 автоматических параметров включают измерения джиттера, глазковых диаграмм (NRZ и RZ), БПФ и статистику, что даёт полную картину качества сигнала. Маркерные измерения ΔU, ΔT, ΔU/ΔT и F позволяют точно локализовать отклонения и количественно оценить их влияние на целостность канала. В сочетании с гистограммным анализом и режимом послесвечения, осциллограф П-4139 предоставляет инженеру полный набор инструментов для верификации высокоскоростных интерфейсов.

По сравнению с моделью 4139/3, имеющей полосу 25 ГГц, вариант 4139/2 предлагает компромисс между стоимостью и производительностью для задач, где 16 ГГц достаточно для покрытия основных потребностей (например, тестирование PCIe 3.0, SATA 6 Гбит/с, Gigabit Ethernet). Осциллограф П-4139 сохраняет все остальные преимущества — четырёхканальность, память 250 кБ, 12-битный АЦП и расширенную синхронизацию, что делает его универсальным выбором для лабораторий, работающих с широким спектром высокоскоростных интерфейсов.
