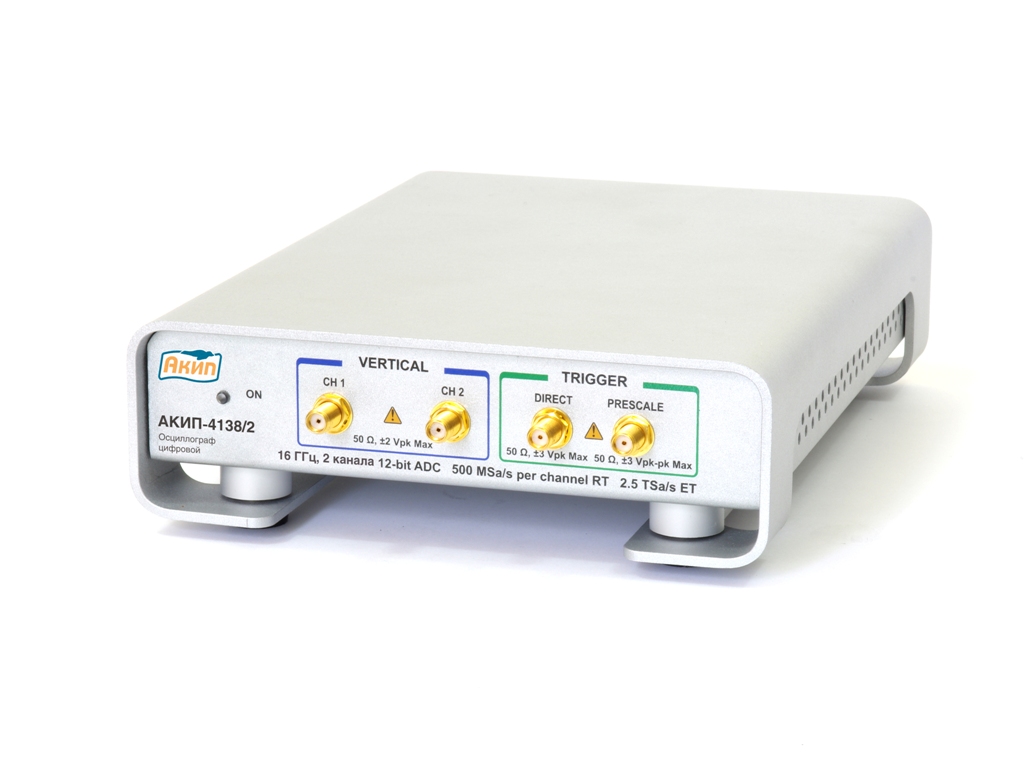

АКИП-4138/2 осциллограф

Осциллограф Акип 4138/2 — это высокоскоростной цифровой запоминающий USB-прибор с уникальной архитектурой «2 в 1», совмещающей режимы реального времени и эквивалентного времени, что обеспечивает эквивалентную частоту дискретизации до 5 ТГц при полосе пропускания 16 ГГц. Модель П-4138 предназначена для анализа сверхвысокочастотных сигналов, измерения параметров «глазковых» диаграмм и тестирования высокоскоростных цифровых интерфейсов (PCI Express, Serial ATA, Ethernet до 10 Гбит/с и выше). Благодаря 12-битному АЦП и малому времени нарастания (≤ 21,9 пс), осциллограф П-4138 обеспечивает прецизионные измерения амплитуд и временных параметров в СВЧ-диапазоне, где важна каждая доля пикосекунды. Прибор ориентирован на инженеров-разработчиков телекоммуникационного оборудования, специалистов по высокоскоростной передаче данных и сертификационных лабораторий, выполняющих тестирование по маскам стандартов SONET/SDH, Fiber Channel и InfiniBand. В отличие от традиционных DSO-осциллографов, П-4138 реализует стробирование с частотой 500 МГц и последующую восстановление формы с эквивалентным временем 5 ТГц, что позволяет исследовать периодические сигналы с фронтами менее 30 пс.

Сверхвысокая полоса

Полоса пропускания 16 ГГц выводит П-4138 в класс приборов для работы с гармониками сигналов до 3-й-5-й гармоники тактовых частот 3–5 ГГц. Время нарастания переходной характеристики ≤ 21,9 пс гарантирует корректное отображение фронтов высокоскоростных логических сигналов и позволяет измерять задержки распространения в микросхемах с субнаносекундными временами переключения. Такая полоса охватывает потребности при тестировании последовательных интерфейсов третьего поколения (SATA 3.0, PCIe 3.0, USB 3.0) и оптоволоконных трактов со скоростями передачи до 10 Гбит/с. Входное сопротивление 50 Ом обеспечивает согласование с высокочастотными трактами и минимизирует отражения при работе с активными пробниками или полужесткими кабелями. Прибор П-4138 не имеет входа 1 МОм, что характерно для специализированных СВЧ-измерителей, ориентированных на работу в согласованных 50-омных цепях.

• Полоса пропускания: 16 ГГц — позволяет исследовать сигналы с частотами до 16 ГГц с минимальными амплитудными искажениями.
• Время нарастания: ≤ 21,9 пс — обеспечивает высокую точность измерения длительности фронтов и спадов.
• Сопротивление входа: 50 Ом — стандарт для СВЧ-измерений, исключает рассогласование в высокочастотных трактах.
• АЦП: 12 бит — повышает разрешение по вертикали до 4096 уровней квантования, уменьшая шум квантования.

Эквивалентное время 5 ТГц

Ключевая особенность П-4138 — гибридный режим сбора данных, где при максимальной частоте стробирования 500 МГц достигается эквивалентная частота дискретизации 5 ТГц. Это означает, что для периодических сигналов прибор способен восстанавливать форму с временным шагом 0,2 пс, что недостижимо для осциллографов реального времени даже с самыми быстрыми АЦП. Режим эквивалентного времени идеален для анализа «глазковых» диаграмм NRZ и RZ, джиттера и фазовых шумов, где критично разрешение по времени. Наряду с этим П-4138 поддерживает сбор в реальном времени, режим прокрутки и сегментированный режим, что делает его универсальным для разных типов сигналов — от одиночных импульсов до длительных последовательностей. Внутренняя синхронизация работает до 3 ГГц (до 6 ГГц с делителем частоты), а внешняя синхронизация с предварительным делителем охватывает полосу до 16 ГГц, что позволяет запускать развёртку от сигналов с частотами, равными полосе пропускания.

• Эквивалентная частота дискретизации: 5 ТГц — обеспечивает сверхвысокое временное разрешение 200 фс для периодических сигналов.
• Частота стробирования: 500 МГц — скорость работы стробирующего каскада, определяющая цикл захвата.
• Внутренняя синхронизация: до 3 ГГц (до 6 ГГц с делителем) — запуск от внутренних источников различной частоты.
• Внешняя синхронизация: до 16 ГГц (Ext. Prescaled) — позволяет синхронизироваться от внешнего тестового сигнала высокой частоты.

Анализ по маскам

Осциллограф П-4138 оснащён встроенной системой автоматизированного теста сигнала по маскам, содержащей 167 предустановленных шаблонов для стандартов телекоммуникаций и высокоскоростных интерфейсов: SONET/SDH, Fiber Channel, Ethernet (включая 10G), InfiniBand, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA. Это превращает П-4138 в готовое решение для сертификационных испытаний физического уровня без необходимости приобретать специализированные анализаторы сигналов. Пользователь может загрузить собственную маску или выбрать одну из встроенных, после чего прибор автоматически подсчитывает количество нарушений, процент попадания точек в маску и статистические показатели. В сочетании с измерением «глазковых» диаграмм и джиттера (более 53 автоизмеряемых параметров) П-4138 даёт полную картину качества канала передачи данных — от амплитудного раскрытия «глаза» до фазового дрожания фронтов.

• Тест по маске: 167 предустановленных шаблонов по стандартам SONET/SDH, Ethernet, PCIe, SATA, Fiber Channel, InfiniBand и другим.
• Измерение «глазковых» диаграмм: поддержка NRZ и RZ кодировок для оценки качества цифровых каналов.
• Автоизмерения: более 53 параметров, включая джиттер, БПФ, статистику и маркерные измерения (ΔU, ΔT, ΔU/ΔT, F).
• Математика: быстрое преобразование Фурье (БПФ) и другие операции для частотного анализа сигналов.

Компактность и частотомер

При массе всего 790 г и питании через интерфейс USB, П-4138 является мобильным средством измерения, которое легко транспортировать между лабораториями или использовать в полевых условиях для выездного сервиса. Несмотря на компактные размеры, прибор включает встроенный частотомер с разрешением 7 разрядов, позволяющий выполнять экспресс-оценку частоты сигнала в диапазоне до 16 ГГц без переключения на отдельный прибор. Объём памяти 250 кБ оптимизирован под обработку стробированных данных и анализ «глазковых» диаграмм, что отличается от традиционных осциллографов реального времени с гигабайтными буферами — здесь акцент сделан на скорость обработки и высокое временное разрешение, а не на длительность захвата. Сегментированный режим сбора позволяет записывать несколько сегментов с высоким разрешением для последующего статистического анализа.

• Масса: 790 г — лёгкий и портативный для полевых и лабораторных работ.
• Интерфейс USB: обеспечивает питание и высокоскоростной обмен данными с ПК.
• Встроенный частотомер: 7 разрядов — оперативное измерение частоты в широком диапазоне.
• Память: 250 кБ — оптимизирована под стробированную архитектуру и анализ «глазковых» диаграмм.

В сравнении с младшей моделью Акип-4138/1 (полоса 12 ГГц, время нарастания 29 пс), версия П-4138 отличается более широкой полосой на 4 ГГц и улучшенным временем нарастания, что критично при переходе на скорости передачи данных 12,5 Гбит/с и выше. В отличие от осциллографов реального времени с аналогичной полосой (например, 16 ГГц/40 ГС/с/10 МБ), П-4138 предлагает эквивалентную дискретизацию 5 ТГц, которая позволяет смотреть на периодические сигналы с пикосекундным разрешением, недоступным для большинства DSO. При этом наличие 167 масок и поддержка «глазковых» диаграмм делает П-4138 не просто осциллографом, а инженерным комплексом для сертификации высокоскоростных каналов. Компактность и малый вес дополняют набор качеств, позволяя использовать прибор в составе мобильных измерительных систем и автоматизированных стендов.
