АКИП-4138/1 осциллограф

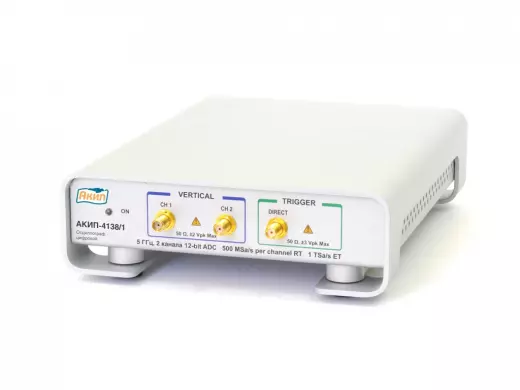

Осциллограф Акип 4138/1 представляет собой высокоскоростной цифровой запоминающий USB-осциллограф класса «2 в 1», совмещающий режимы реального и эквивалентного времени для работы с сигналами в полосе до 5 ГГц. Модель П-4138 оснащена двумя каналами с 12-битным АЦП и входным сопротивлением 50 Ом, что делает её специализированным инструментом для анализа высокочастотных и сверхширокополосных трактов. В отличие от классических настольных приборов, АКИП-4138/1 управляется с ПК через интерфейс USB, занимая минимум места и обеспечивая высокую точность измерений благодаря времени нарастания не более 70 пс. Данный осциллограф П-4138 ориентирован на инженеров-разработчиков цифровых систем, специалистов по радиочастотной технике и сервисные центры, работающие с сигналами гигагерцового диапазона. Ключевое преимущество модели — эквивалентное время с частотой стробирования, эквивалентной 1 ТГц, что позволяет анализировать высокоскоростные последовательные интерфейсы без потери детализации.

Гигагерцовый диапазон и быстродействие

АКИП-4138/1 рассчитан на работу с сигналами в полосе пропускания 5 ГГц, что является исключительным показателем для компактного USB-прибора. Такая ширина полосы в сочетании с временем нарастания ≤ 70 пс позволяет П-4138 фиксировать фронты импульсов в высокоскоростных логических схемах и на выходе СВЧ-устройств. Частота стробирования 500 МГц в режиме реального времени и эквивалентная частота дискретизации до 1 ТГц обеспечивают детальный сбор данных даже для периодических сигналов с частотой, приближающейся к максимальной полосе. Внутренняя синхронизация осциллографа П-4138 поддерживает тактовые частоты до 3 ГГц, а в режиме делителя частоты — до 6 ГГц, что дает возможность уверенно запускать развертку по сложным высокочастотным пакетам. Поддержка восстановления тактовой частоты в диапазоне от 6.5 МБ/с до 5 ГБ/с делает модель универсальным решением для анализа последовательных шин с битовыми скоростями от низкоскоростных интерфейсов до мультигигабитовых каналов. По сравнению с более младшими моделями линейки, АКИП-4138/1 предлагает полосу, в пять раз превышающую типовые 1 ГГц, и значительно более высокие требования к качеству входных цепей.

• Полоса пропускания: 5 ГГц — позволяет исследовать сигналы пятой гармоники тактовых частот до 1 ГГц и высокоскоростные последовательные данные.
• Время нарастания: ≤ 70 пс — критично для оценки фронтов импульсов в цифровых схемах с быстродействием менее 1 нс.
• Частота стробирования (реальное время): 500 МГц — базовый режим для транзиентных и однократных процессов.
• Эквивалентное время: 1 ТГц — достигается за счет стробирования периодических сигналов, восстанавливая форму ВЧ-колебаний с шагом в 1 пс.
• Внутренняя синхронизация: до 3 ГГц (до 6 ГГц с делителем) — стабильный запуск по сложным высокочастотным последовательностям.

Двухканальный сбор данных

Осциллограф П-4138 оснащен двумя измерительными каналами с входным сопротивлением 50 Ом, что является стандартом для ВЧ- и СВЧ-измерений и исключает необходимость использования внешних согласующих устройств в большинстве случаев. Каждый канал оцифровывается 12-битным АЦП, который обеспечивает динамический диапазон, существенно превосходящий классические 8-битные решения: уровень шума квантования снижен в 16 раз, что критически важно при измерении малых сигналов на фоне высокочастотных помех. Объем памяти П-4138 составляет 250 кБ на канал, что при частоте дискретизации 500 МГц позволяет захватывать участки сигнала длительностью до 500 мкс в реальном времени, а в эквивалентном режиме — формировать длительные записи высокоскоростных последовательностей. Модель Акип 4138/1 поддерживает четыре режима сбора данных: реальное время для однократных событий, эквивалентное время для периодических сигналов, режим прокрутки для медленных процессов и сегментированный режим, позволяющий захватывать серию коротких пакетов с минимальной мертвой зоной. Наличие входа/выхода внешней синхронизации (Ext) дает возможность объединять П-4138 с внешним генератором или другим измерительным оборудованием для синхронизации измерений в сложных испытательных стендах. Для удобства работы с каналами предусмотрены маркерные измерения, включая ∆U, ∆T, ∆U/∆T и частоту F, что позволяет оперативно оценивать параметры сигнала непосредственно по осциллограмме без дополнительных вычислений.

• Число каналов: 2 — достаточное количество для анализа дифференциальных сигналов и сравнения вход/выход.
• АЦП: 12 бит — повышенная точность измерения амплитуд, снижение ошибки квантования по сравнению с 8-битными осциллографами.
• Объем памяти: 250 кБ — позволяет сохранять длительные записи даже в режиме реального времени.
• Режимы сбора: реальное время, эквивалентное время, прокрутка, сегментированный — покрывают все сценарии от одиночных импульсов до периодических ВЧ-сигналов.
• Входное сопротивление: 50 Ом — согласование с ВЧ-трактами, минимизация отражений в линиях передачи.

Измерения и анализ

АКИП-4138/1 не просто осциллограф, а полноценная измерительная система, объединяющая функции цифрового запоминающего устройства и высокоточного частотомера. Встроенный частотомер с разрешением 7 разрядов позволяет измерять частоту сигнала с высокой точностью без привлечения дополнительного оборудования, что особенно полезно при настройке генераторов и синтезаторов частоты. Система автоизмерений П-4138 включает более 53 параметров, среди которых присутствуют как стандартные амплитудные и временные характеристики (среднее, среднеквадратичное, период, частота, длительность импульса), так и специализированные измерения для цифровой связи: измерение «глазковых» диаграмм для форматов NRZ и RZ, анализ джиттера и быстрое преобразование Фурье (БПФ). Последнее позволяет разложить сигнал на спектральные составляющие, фактически превращая П-4138 в анализатор спектра в полосе до 2.5 ГГц (с учетом теоремы Найквиста). Особого внимания заслуживает автоматизированный тест сигнала по «маске»: в память прибора загружено 167 предустановленных шаблонов, соответствующих международным стандартам SONET/SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express и Serial ATA. Наличие столь богатой библиотеки масок позволяет мгновенно проверять соответствие выходных сигналов разрабатываемых устройств требованиям отраслевых стандартов, что критически важно при сертификации продукции.

• Автоизмерения: более 53 параметров, включая статистику, измерения «глазковых» диаграмм (NRZ/RZ), джиттер.
• Быстрое преобразование Фурье (БПФ): спектральный анализ сигналов в реальном времени.
• Тест по маске: 167 шаблонов для проверки соответствия стандартам высокоскоростной передачи данных.
• Маркерные измерения: ∆U, ∆T, ∆U/∆T, F — быстрая оценка ключевых параметров по курсорам.
• Частотомер: 7 разрядов — точное измерение частоты без отдельного прибора.

Эргономика и управление

Модель П-4138 выполнена в формате USB-осциллографа, что кардинально отличается от традиционных стоечных или настольных приборов. При массе всего 790 граммов и отсутствии собственного дисплея, осциллограф Акип 4138/1 полностью управляется через персональный компьютер, на котором разворачивается полнофункциональное программное обеспечение. Это решение дает неоспоримые преимущества: во-первых, экран ПК любого размера служит рабочим полем для осциллограмм с возможностью масштабирования, измерения и сохранения результатов в цифровом виде; во-вторых, все управление осуществляется мышью и клавиатурой, что упрощает работу с меню автоизмерений и тестовых масок. Интерфейс USB обеспечивает не только передачу данных, но и питание осциллографа П-4138 — это избавляет от необходимости использовать внешний блок питания и делает прибор по-настоящему мобильным. В комплексе с ноутбуком АКИП-4138/1 превращается в высокопроизводительную лабораторию, готовую к работе в полевых условиях, на производственной линии или в стесненных условиях монтажной зоны. Отсутствие встроенного генератора или логического анализатора в П-4138 компенсируется возможностью расширения функционала за счет программного обеспечения и внешних модулей через входы/выходы синхронизации. По сравнению с младшими моделями, оснащенными 8-битными АЦП и полосой 1–2 ГГц, АКИП-4138/1 требует более квалифицированного подхода к подключению и настройке, но взамен предлагает уровень точности и анализа, доступный ранее только в стационарных приборах стоимостью на порядок выше.

В модельном ряду Акип позиция П-4138 является флагманским USB-решением, значительно опережающим по характеристикам модели с полосой 2 ГГц и 8-битным преобразованием. В отличие от портативных осциллографов со встроенным экраном, АКИП-4138/1 делает ставку на глубину анализа и точность, предоставляя инженеру не просто картинку сигнала, а мощный вычислительный комплекс для цифровой обработки, спектрального анализа и маскового тестирования. Эта модель адресована профессионалам, для которых качество измерений и соответствие международным стандартам являются определяющими факторами при выборе оборудования.
