АКИП-4137/1 осциллограф

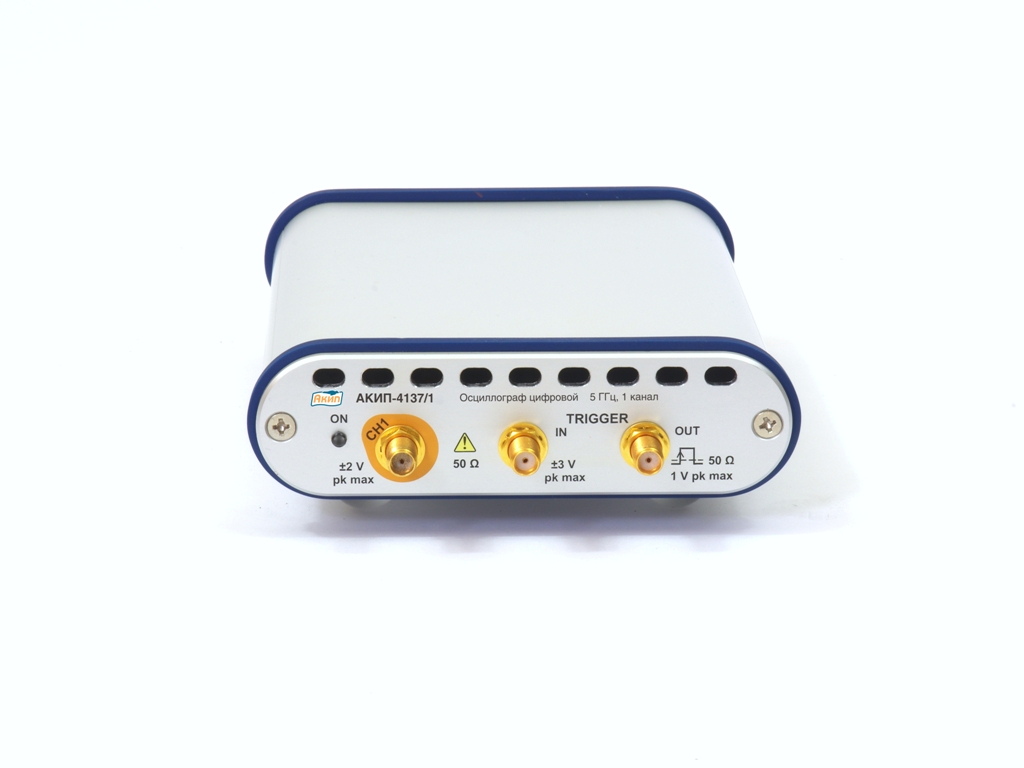

Осциллограф Акип 4137/1 представляет собой одноканальный USB-прибор с полосой пропускания 5 ГГц и временем нарастания не более 70 пс, построенный по гибридной схеме «2 в 1», совмещающей режимы реального и эквивалентного времени. Эта модель ориентирована на задачи высокоскоростной цифровой и ВЧ-техники, где требуется анализ сигналов с наносекундными и пикосекундными фронтами — отладка линий передачи данных, тестирование последовательных интерфейсов и измерение параметров СВЧ-трактов. Ключевое отличие П-4137 в портфеле Акип — эквивалентная частота дискретизации до 1 ТГц при стробировании 500 МГц и встроенный автоматизированный тест по 167 маскам для стандартов Ethernet, PCI Express, Serial ATA и других. Благодаря массе 370 г и питанию от USB, прибор остаётся мобильным решением для выездных лабораторий и стендового тестирования, где важна высокая разрешающая способность по времени.

Эквивалентное и реальное время

Осциллограф П-4137 реализует комбинированный принцип оцифровки, позволяя выбирать между режимом реального времени для одиночных событий и эквивалентным временем для периодических сигналов с чрезвычайно высоким временным разрешением.

• Режим реального времени: стандартная дискретизация для захвата однократных импульсов и переходных процессов с полосой до 5 ГГц.
• Эквивалентный режим (стробирование): максимальная частота стробирования 500 МГц, при этом эквивалентная частота дискретизации достигает 1 ТГц, что позволяет восстанавливать форму сигнала с пикосекундным разрешением.
• Время нарастания ≤ 70 пс: гарантирует достоверное отображение крутых фронтов, характерных для логических элементов быстродействующих микросхем и ВЧ-кабелей.
• Режимы сбора данных: реальное время, эквивалентное время, режим прокрутки для длительных процессов и сегментированный — для фиксации редких событий.

Благодаря такому подходу П-4137 уверенно работает как с одиночными выбросами (например, при включении питания), так и с высокочастотными периодическими последовательностями, обеспечивая детализацию, недостижимую для обычных цифровых осциллографов в этом ценовом сегменте.

Синхронизация и частотомер

Модель П-4137 оснащена гибкой системой внутренней и внешней синхронизации, а также встроенным частотомером, что делает её удобным инструментом для прецизионных временных измерений.

• Внутренняя синхронизация до 3 ГГц: позволяет запускать развёртку от исследуемого сигнала в широком диапазоне частот без внешнего опорного генератора.
• Синхронизация до 6 ГГц в режиме делителя частоты: расширяет возможности работы с сигналами миллиметрового диапазона, где требуется деление частоты для корректного запуска.
• Вход/выход внешней синхронизации (Ext): обеспечивает синхронизацию с внешними устройствами или совместную работу нескольких приборов в составе измерительного стенда.
• Встроенный частотомер (7 разрядов): позволяет с высокой точностью измерять частоту сигнала без использования отдельного прибора, экономя место на рабочем столе.

Эти функции особенно полезны при отладке генераторов, синтезаторов частоты и приёмо-передающих трактов, где точность привязки по времени критически влияет на корректность измерений.

Автоматические измерения и тест по маске

Осциллограф Акип 4137/1 располагает расширенным набором автоматических измерений и специализированным инструментом проверки сигналов на соответствие отраслевым стандартам, что сокращает время анализа и минимизирует субъективную ошибку.

• Более 53 параметров автоизмерений: включая измерение «глазковых» диаграмм для NRZ и RZ сигналов, анализ джиттера, БПФ и статистические оценки.
• Маркерные измерения: ΔU, ΔT, ΔU/ΔT, F — позволяют быстро определять амплитудные и временные отклонения между двумя точками осциллограммы.
• Автоматизированный тест по «маске»: 167 предустановленных шаблонов для стандартов SONET/SDH, Fiber Channel, Ethernet (10/100/1000), Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express и Serial ATA.
• Математические функции и БПФ: доступны для спектрального анализа, фильтрации и выполнения пользовательских вычислений на основе захваченных данных.

Тест по маске позволяет быстро верифицировать соответствие сигнала требованиям стандарта — например, при сертификации Ethernet-портов или проверке целостности PCI Express-линий. Инженер получает объективный результат «годен/не годен» без ручного сравнения с эталонными диаграммами.

Эргономика и интерфейсы

Конструктивно П-4137 выполнен в компактном корпусе с питанием от USB, что обеспечивает минимальное занимаемое место и простоту интеграции в существующие измерительные комплексы.

• Интерфейс USB: высокоскоростная передача данных на ПК, питание и управление через один кабель — дополнительные блоки питания не требуются.
• Масса 370 г: прибор легко размещается даже в переносной сумке с ноутбуком, что удобно для работы на выездных объектах или в стеснённых условиях.
• Одноканальная архитектура: фокусировка на одном сигнале позволяет достичь максимальной полосы и временного разрешения без компромиссов, связанных с многоканальной коммутацией.
• Сопротивление входа 50 Ом: согласованный высокочастотный вход исключает отражения при работе с коаксиальными трактами и ВЧ-измерительными системами.

В сравнении с двухканальными моделями, например П-4127, П-4137 предлагает вдвое большую полосу (5 ГГц против 2,5 ГГц) и встроенные маски для большего числа протоколов, что делает его выбором для задач, требующих максимальной скорости и точности, а не количества одновременно контролируемых точек.
