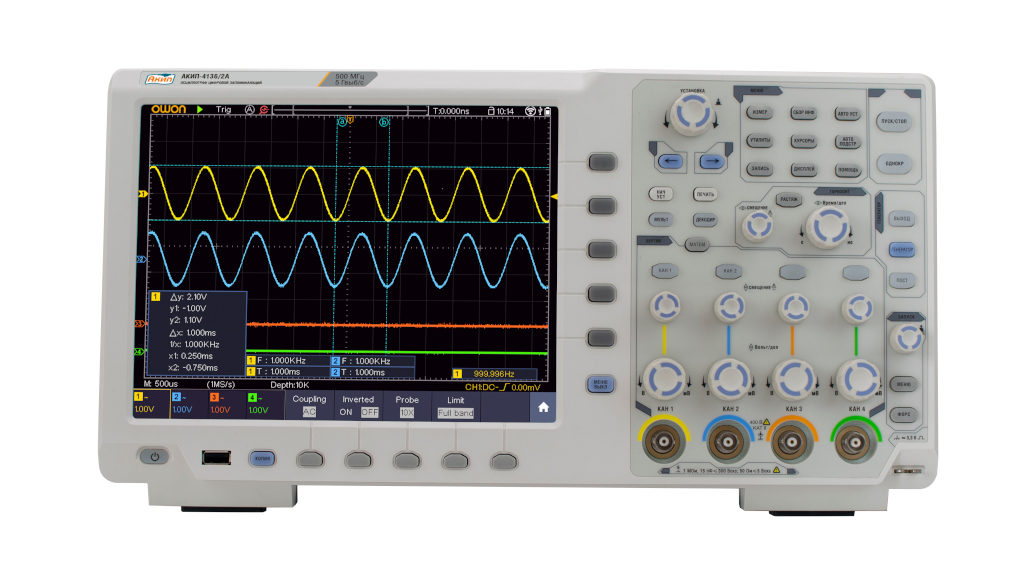

АКИП-4136/2А осциллограф цифровой

Осциллограф Акип 4136/2А цифровой представляет собой четырехканальный прибор с полосой пропускания 500 МГц и максимальной частотой дискретизации 5 ГГц, ориентированный на задачи одновременного анализа нескольких сигналов в сложных электронных системах. Наличие четырех полностью изолированных каналов позволяет инженеру одновременно контролировать шины данных, тактовые сигналы и цепи питания, что критически важно при отладке многопроцессорных систем, силовой электроники и цифровых интерфейсов. Модель П-4136 выделяется в линейке сбалансированным сочетанием высокой полосы, глубокой памяти 400 МБ и встроенных функций мультиметра и частотомера, что делает её самодостаточным инструментом для сервисных центров и производственных лабораторий. В отличие от младших двухканальных версий, осциллограф П-4136 позволяет проводить измерения дифференциальных сигналов и анализировать фазовые сдвиги между каналами без переключения щупов, экономя время при поиске неисправностей. Дополнительным преимуществом является встроенный генератор сигналов до 50 МГц и аппаратное декодирование шин UART/RS232, I2C, SPI и CAN, что расширяет возможности прибора за пределы стандартного осциллографа.

Четыре канала и 500 МГц полосы

Осциллограф П-4136 оснащен четырьмя аналоговыми входными каналами с полосой пропускания 500 МГц каждый, что позволяет одновременно регистрировать сигналы на всех входах с одинаковым качеством и без взаимного влияния. Это особенно важно при анализе многофазных систем питания, управляющих сигналов ШИМ и цифровых шин, где необходимо видеть взаимосвязь процессов во времени с высоким разрешением.

• Число каналов: 4 — каждый канал имеет независимые настройки масштаба (В/дел), смещения и сопротивление входа (50 Ом или 1 МОм), что обеспечивает гибкость при работе с разнородными сигналами.
• Полоса пропускания: 500 МГц — позволяет уверенно регистрировать гармоники сигналов до 100 МГц (пятая гармоника) и корректно отображать фронты длительностью менее 0,7 нс.
• Сопротивление входа: 50 Ом и 1 МОм — выбор режима для согласования с высокочастотными трактами или для минимизации нагрузки на высокоомные цепи.
• Частота дискретизации: 5 ГГц в режиме реального времени — обеспечивает временное разрешение 200 пс, что критично для анализа задержек и временных соотношений между каналами.

Глубокий буфер памяти 400 МБ

Максимальный объем памяти осциллографа П-4136 составляет 400 МБ, что позволяет записывать сигналы длительностью до нескольких секунд с сохранением максимальной частоты дискретизации 5 ГГц. Такой объем буфера особенно востребован при анализе длительных последовательностей данных (например, обмен по протоколам CAN или SPI с большими пакетами) и при исследовании переходных процессов в системах с большими постоянными времени.

• Объем памяти: 400 МБ распределяется между активными каналами, обеспечивая захват миллионов отсчетов без пропусков и с возможностью масштабирования после останова.
• Скорость обновления: до 600 000 осциллограмм в секунду — позволяет обнаруживать редкие артефакты и сбои, которые могут быть пропущены при медленном обновлении.
• Интерполяция: Sin x/х и линейная — повышает точность восстановления формы сигнала между отсчетами, особенно на высоких частотах.
• Автоматические измерения: до 40 параметров (включая амплитуду, частоту, время нарастания, перерегулирование) с отображением текущих и статистических значений.

Встроенный генератор и декодирование шин

Осциллограф П-4136 оснащен встроенным генератором сигналов с полосой до 50 МГц, что позволяет подавать тестовые сигналы непосредственно на исследуемую схему без подключения внешнего оборудования. Генератор формирует синусоидальные, прямоугольные и произвольные сигналы, что удобно для тестирования усилителей, фильтров и цифровых входов. Дополнительно поддерживается аппаратное декодирование протоколов UART/RS232, I2C, SPI и CAN, что ускоряет отладку цифровых интерфейсов.

• Встроенный генератор: до 50 МГц — позволяет создавать эталонные сигналы для калибровки и функционального тестирования без дополнительного оборудования.
• Декодирование шин: UART/RS232, I2C, SPI, CAN — обеспечивает отображение данных в символьном и шестнадцатеричном виде прямо на экране, с триггером по условиям пакета.
• Математические функции: сложение, вычитание, умножение, интегрирование и дифференцирование сигналов, а также быстрое преобразование Фурье (БПФ) для спектрального анализа.
• Мультиметр и частотомер: встроенный 4,5-разрядный мультиметр и 6-разрядный частотомер работают параллельно с осциллографом, отображая ключевые параметры сигнала.

Сенсорный экран и интерфейсы

Управление осциллографом П-4136 организовано через 26,4-сантиметровый TFT-дисплей с емкостным сенсорным экраном и разрешением 800x600, что обеспечивает удобную навигацию по меню, масштабирование жестами и точное позиционирование курсоров. Наличие интерфейсов USB и LAN позволяет передавать данные на компьютер, управлять прибором удаленно и интегрировать его в автоматизированные измерительные стенды.

• Дисплей: 26,4 см (10,4") TFT, емкостный сенсорный, 800x600 — обеспечивает четкое отображение сигналов с возможностью масштабирования и прокрутки.
• Интерфейсы: USB (хост и устройство) для подключения флэш-накопителей и управления с ПК, а также LAN для удаленного доступа и сетевой интеграции.
• Масса: 5,0 кг — прибор достаточно компактен для перемещения между рабочими местами, оставаясь устойчивым на лабораторном столе.
• Курсорные измерения: с возможностью измерения разности амплитуд, временных интервалов и частот с отображением значений на экране.

Сравнивая осциллограф П-4136 с базовыми двухканальными моделями серии 4136, стоит отметить, что четыре канала позволяют одновременно наблюдать до четырех сигналов без переключения, что критично при анализе синхронных интерфейсов и многофазных систем. В то время как младшие версии имеют меньшую глубину памяти и ограниченный набор встроенных функций, П-4136 предлагает 400 МБ памяти, встроенный генератор 50 МГц и мультиметр, что делает его полноценной измерительной станцией для производственных линий и сервисных центров. При необходимости прибор может быть поверен в аккредитованной метрологической лаборатории для подтверждения заявленных характеристик.

Покупка АКИП-4136/2А осциллограф цифровой в BESTKIP

Купить АКИП-4136/2А осциллограф цифровой можете в BESTKIP — консультация по характеристикам, КП и доставка по России.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда П-4136 оптимален, а когда стоит рассмотреть другую модель линейки.
