АКИП-4136/1А Осциллограф цифровой

Осциллограф Акип 4136/1А цифровой представляет собой профессиональный четырехканальный прибор, рассчитанный на решение самых сложных задач в области разработки, отладки и ремонта высокоскоростной электроники. Модель П-4136 обладает полосой пропускания 350 МГц и максимальной частотой дискретизации 5 ГГц, что позволяет уверенно работать с сигналами современных цифровых интерфейсов и ВЧ-трактов. Отличительной чертой осциллографа П-4136 является наличие четырех каналов, оснащенных переключаемым входным сопротивлением 50 Ом и 1 МОм, что делает его одинаково удобным как для измерения высокочастотных трактов с согласованной нагрузкой, так и для стандартной зондовой диагностики. Устройство укомплектовано большим сенсорным TFT-экраном и включает встроенные функции генератора сигналов и мультиметра, превращая его в многофункциональную лабораторную станцию. Данный осциллограф ориентирован на инженеров, занимающихся разработкой встраиваемых систем, силовой электроникой и обслуживанием сложного промышленного оборудования, где требуются высокая точность измерений и глубокий анализ формы сигнала.

Дискретизация и память

В основе высокого быстродействия П-4136 лежит мощный аналого-цифровой тракт, позволяющий фиксировать мельчайшие детали даже самых коротких импульсных процессов. Частота дискретизации 5 ГГц с 8-битным АЦП гарантирует высокое временное разрешение при захвате сигналов в полосе до 350 МГц, полностью удовлетворяя требования теоремы Найквиста для сложных модулированных сигналов.

• Частота дискретизации: 5 ГГц, что обеспечивает точное восстановление формы сигнала без потери информации о высокочастотных выбросах и наносекундных фронтах.
• Объем памяти: 400 МБ, позволяющий захватывать длительные последовательности данных без необходимости снижения частоты дискретизации.
• Интерполяция: sin x/х и линейная, используемая для повышения точности отображения точек между выборками, особенно важная при работе с синусоидальными и периодическими сигналами.
• Скорость обновления: до 600 000 осциллограмм в секунду, что значительно увеличивает вероятность захвата редких событий и сбоев, таких как дребезг контактов или паразитные помехи в шинах питания.

Глубокий объем памяти в 400 МБ выгодно отличает П-4136 от моделей среднего сегмента, которые обычно ограничены несколькими мегабайтами. Это позволяет инженеру сохранять полную картину переходных процессов длительностью в несколько секунд с сохранением максимальной частоты дискретизации, что критично при анализе пусковых последовательностей блоков питания или длительных протокольных обменов.

Входы и интерфейсы

Универсальность использования осциллографа П-4136 достигается за счет возможности выбора входного сопротивления в зависимости от характера измеряемой цепи, а развитая коммуникационная панель позволяет легко интегрировать прибор в автоматизированные измерительные стенды.

• Входное сопротивление: 50 Ом и 1 МОм. Режим 50 Ом предназначен для работы с высокочастотными генераторами и антенными трактами, где требуется согласование линии. Режим 1 МОм подходит для стандартных пассивных щупов и работы с высокоомными цепями (до 400 В в зависимости от щупа).

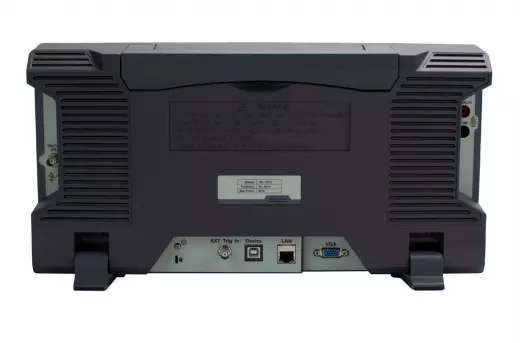

• Интерфейсы: USB и LAN. Наличие LAN-порта позволяет управлять прибором удаленно через сеть Ethernet, что удобно для сбора данных с удаленных объектов или тестирования в условиях, опасных для оператора.
• Встроенный мультиметр: 4,5 разряда, позволяющий одновременно с осциллографией проводить высокоточные измерения напряжения и тока, заменяя отдельный настольный прибор.
• Частотомер: 6 разрядов, дополняющий возможности осциллографа при точной оценке частоты входного сигнала, погрешность которой может быть ниже, чем при визуальных курсорных измерениях.

Возможность работы в сети LAN делает П-4136 незаменимым для промышленных предприятий, где необходимо вести протоколирование состояния оборудования в рамках систем диспетчерского контроля. Также стоит отметить наличие USB-порта, который используется для экспорта данных скриншотов и массивов выборок в форматы, совместимые с ПК, для последующей глубокой обработки в MATLAB или Excel.

Анализ и триггер

Осциллограф П-4136 оснащен расширенным набором триггерных систем и измерительных функций, превращающих его в мощный инструмент анализа сложных цифровых шин. Возможность синхронизации и последующего декодирования популярных последовательных протоколов позволяет специалистам быстро локализовать ошибки на физическом уровне.

• Синхронизация и декодирование: поддерживаются протоколы UART/RS232, I2C, SPI, CAN. Это позволяет просматривать графическое отображение битовых потоков, наложенных на осциллограмму, с возможностью автоматического выделения стартовых и стоп-битов.
• Измерения: до 40 автоматических параметров (включая амплитуду, пик-пик, среднее, среднеквадратичное, фронты и длительности) плюс режим курсорных измерений.
• Математические функции: операции сложения, вычитания, умножения и деления каналов, а также быстрое преобразование Фурье (БПФ) для анализа спектрального состава сигнала.
• Режимы отображения: поддержка функций усреднения и пикового детектора для подавления шумов и обнаружения выбросов малой длительности.

Наличие декодирования CAN особенно актуально для специалистов по автомобильной электронике и промышленной автоматизации, где требуется проверка целостности передачи данных между датчиками и контроллерами. Триггерные системы П-4136 также позволяют настраивать условия запуска по ширине импульса или по конкретной комбинации состояний на каналах, что значительно упрощает поиск редких логических ошибок в цифровых схемах.

Отображение и управление

Управление осциллографом П-4136 организовано через интуитивно понятный сенсорный интерфейс, что делает работу с прибором максимально удобной как в условиях лаборатории, так и в полевых условиях. Большой экран с высоким разрешением позволяет одновременно отображать четыре сигнала с полной информацией о параметрах.

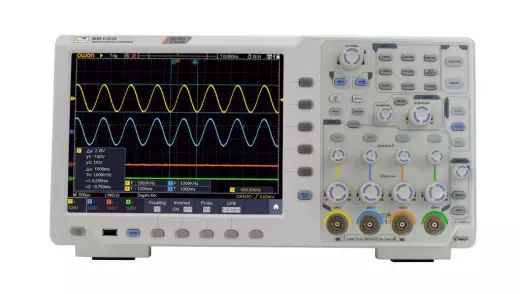

• Дисплей: TFT-матрица с диагональю 26,4 см (10.4 дюйма) и разрешением 800х600 пикселей. Емкостный сенсорный экран поддерживает мультитач, что позволяет масштабировать и перемещать сигналы жестами, ускоряя навигацию по длинным записям.
• Эргономика: сочетание сенсорного управления и классических механических регуляторов для быстрого доступа к основным параметрам развертки и положения каналов.
• Вес: 5,0 кг, что делает прибор стабильным на рабочем столе и достаточно мобильным для перемещения между рабочими местами в пределах лаборатории.
• Встроенный генератор: до 50 МГц, позволяющий выполнять тестирование усилительных трактов и фильтров без применения внешнего источника сигналов.

Сенсорный экран емкостного типа работает четко даже с защитной пленкой, что важно для сохранности дисплея в интенсивно эксплуатируемых лабораториях. Возможность управления жестами для изменения временной развертки и вертикального масштаба существенно экономит время по сравнению с настройкой через кнопки, а 4,5-разрядный мультиметр на борту предоставляет высокую точность для проверки опорных напряжений без переключения щупов на внешний прибор.

По сравнению с младшими моделями линейки Акип, осциллограф П-4136 выгодно отличается увеличенной полосой пропускания до 350 МГц и памятью 400 МБ, в то время как модели начального уровня предлагают лишь 100–200 МГц и ограниченный объем буфера, что недостаточно для захвата длинных пакетов данных в сетях CAN и RS-485. В то время как базовые приборы этого производителя часто имеют только по 2 канала и стандартную частоту дискретизации не более 1–2 ГГц, в П-4136 заложена 5-гигагерцовая выборка, четыре канала с переключаемым импедансом (50 Ом/1 МОм) и полноценный декодер шин, свойственный приборам более высокого ценового диапазона. Кроме того, наличие встроенного генератора до 50 МГц и мультиметра высокой точности позволяет инженеру сэкономить рабочее пространство на стенде, так как отпадает необходимость использовать три отдельных прибора (осциллограф, генератор, мультиметр). П-4136 представляет собой оптимальный выбор для проектных отделов и сервисных центров, работающих с современной цифровой и аналоговой техникой, предъявляющей высокие требования к точности измерений и глубине анализа сигналов.
