АКИП-4136/1 осциллограф цифровой

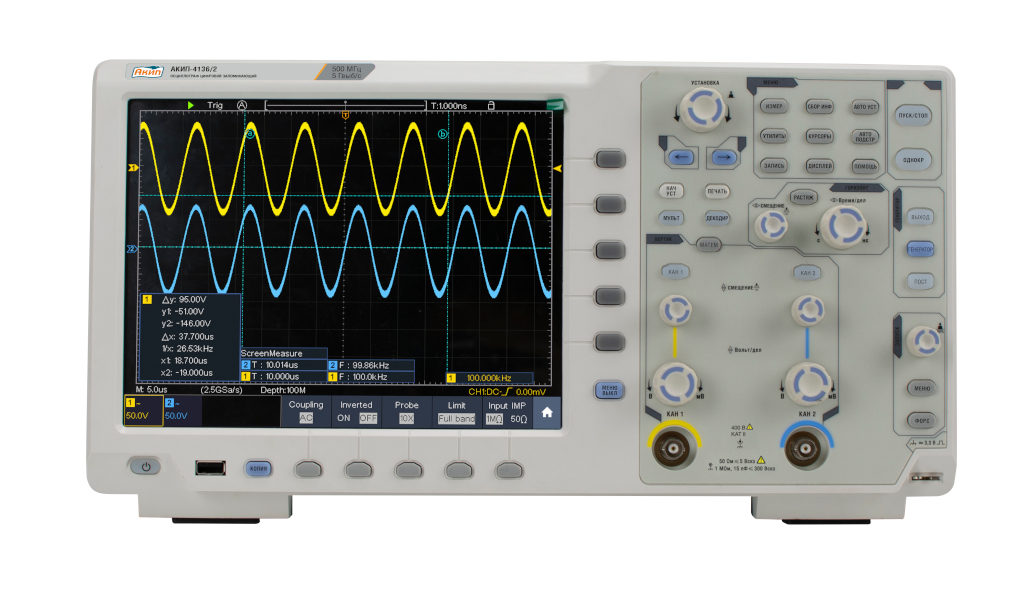

Осциллограф Акип 4136/1 цифровой представляет собой двухканальный прибор с полосой пропускания 350 МГц и рекордной частотой дискретизации 5 ГГц, что позволяет регистрировать сигналы с временным разрешением до 200 пикосекунд. Модель П-4136 оснащена емкостным сенсорным дисплеем диагональю 26,4 см с разрешением 800х600, глубокой памятью 400 МБ и скоростью обновления до 600 000 осциллограмм в секунду, что выводит её в категорию высокопроизводительных приборов для анализа быстропротекающих процессов. Этот осциллограф ориентирован на разработчиков высокочастотной электроники, сервисные центры, работающие с импульсными источниками питания и ВЧ-трактами, а также на лаборатории, где требуется детальный анализ сигналов с цифровой обработкой и декодированием шин. П-4136 включает встроенный генератор сигналов 50 МГц, мультиметр 4,5 разряда и частотомер 6 разрядов, что превращает его в многофункциональную измерительную станцию, заменяющую несколько настольных приборов. В этом материале разберем ключевые особенности П-4136, подтвержденные паспортными данными, и его преимущества в условиях интенсивной эксплуатации.

Дискретизация и память

Осциллограф П-4136 обеспечивает максимальную частоту дискретизации 5 ГГц, что является одним из самых высоких показателей в своем классе и позволяет с высокой точностью восстанавливать форму сигналов с частотой до 350 МГц, включая их гармоники и паразитные выбросы. Глубина памяти 400 МБ дает возможность захватывать длительные последовательности данных без снижения частоты дискретизации, что критично при анализе редких сбоев, переходных процессов в силовых ключах и при декодировании цифровых пакетов. Высокая скорость обновления экрана до 600 000 осциллограмм в секунду обеспечивает практически мгновенную реакцию на изменения сигнала и позволяет визуально выявлять даже маловероятные аномалии, которые на приборах с меньшей скоростью остаются незамеченными. Интерполяция sin x/х и линейная, доступная в П-4136, дает возможность выбора оптимального метода восстановления сигнала между отсчетами, повышая точность отображения синусоидальных и импульсных сигналов.

• Частота дискретизации: 5 ГГц — захват сигналов с шагом 200 пс.
• Объем памяти: 400 МБ — длительная запись без потери детализации.
• Скорость обновления: до 600 000 осц./сек — высокая вероятность фиксации редких событий.
• Интерполяция: sin x/х и линейная — адаптивный выбор метода восстановления.

Сенсорный экран и управление

Осциллограф П-4136 оборудован TFT-дисплеем с диагональю 26,4 см и разрешением 800х600 пикселей, что обеспечивает четкое и детализированное отображение сложных сигналов, а емкостный сенсорный слой позволяет управлять курсорами, масштабированием и настройками непосредственно касанием, ускоряя работу с прибором. Большой экран П-4136 удобен для отображения нескольких сигналов, математических функций и спектральных составляющих одновременно, а также для комфортного наблюдения за мелкими деталями осциллограммы при анализе высокочастотных помех. Встроенные автоматические измерения до 40 параметров и курсорные измерения с выводом численных значений на экран делают работу с П-4136 максимально информативной без необходимости внешних вычислений. Наличие интерфейсов USB и LAN обеспечивает передачу данных на компьютер, дистанционное управление и интеграцию в автоматизированные измерительные комплексы.

• Дисплей: 26,4 см, 800х600, сенсорный — наглядная работа с сигналами.
• Автоизмерения: до 40 параметров — быстрая оценка амплитудных и временных характеристик.

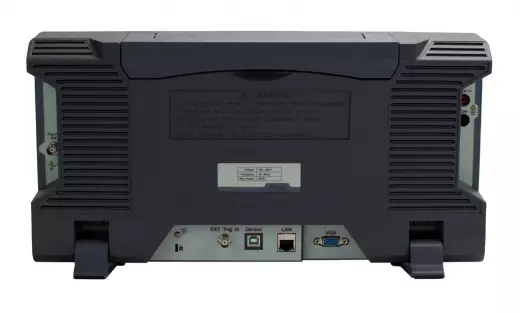

• Интерфейсы: USB, LAN — подключение к ПК и удаленное управление.
• Курсорные измерения: точное определение разностей напряжений и временных интервалов.

Генератор и мультиметр

В осциллограф П-4136 встроен двухканальный генератор сигналов произвольной формы с максимальной частотой 50 МГц, что позволяет подавать тестовые воздействия на исследуемое устройство без внешнего оборудования, оценивая его реакцию в реальном времени. Генератор П-4136 поддерживает синусоидальные, прямоугольные, пилообразные и произвольные формы, а также может работать в режиме развертки частоты для анализа АЧХ и ФЧХ исследуемых цепей. Встроенный мультиметр 4,5 разряда и частотомер 6 разрядов расширяют функциональность П-4136, позволяя оперативно измерять постоянное и переменное напряжение, сопротивление и частоту сигнала прямо в процессе осциллографирования без переключения на внешние приборы. Такая интеграция делает П-4136 удобным инструментом для сервисных инженеров, которым часто требуется быстрый контроль нескольких параметров на одной плате или в одном блоке.

• Встроенный генератор: 50 МГц, 2 канала — тестирование без внешнего источника.
• Мультиметр: 4,5 разряда — контроль напряжения и сопротивления.
• Частотомер: 6 разрядов — высокоточное измерение частоты сигнала.
• Произвольные формы: гибкость при настройке тестовых сигналов.

Декодирование и математика

Осциллограф П-4136 поддерживает синхронизацию и декодирование сигналов популярных последовательных интерфейсов: UART/RS232, I2C, SPI, CAN, что делает его востребованным при отладке микроконтроллерных систем, автомобильной электроники и промышленной автоматики. Декодирование П-4136 отображает на экране содержимое пакетов в удобном для чтения виде, значительно упрощая поиск ошибок в обмене данными по сравнению с побитовым анализом. Математические функции осциллографа включают сложение, вычитание, умножение и деление сигналов, а также быстрое преобразование Фурье (БПФ), которое превращает временную зависимость в спектральную, позволяя оценить гармонический состав сигнала, уровень шума и наличие паразитных составляющих. Сочетание цифровой обработки и высоких аппаратных характеристик делает П-4136 полноценным аналитическим инструментом для разработки и ремонта сложной радиоэлектронной аппаратуры.

• Декодирование шин: UART/RS232, I2C, SPI, CAN — анализ цифровых протоколов.
• БПФ: спектральный анализ сигнала в реальном времени.
• Математические функции: операции с каналами для синтеза новых сигналов.
• Синхронизация: точная привязка декодирования к фронтам и уровням.

В сравнении с младшей моделью АКИП-4136 с полосой 200 МГц, осциллограф П-4136/1 обладает вдвое большей полосой пропускания (350 МГц) и более чем вдвое высокой частотой дискретизации, что позволяет исследовать более высокочастотные сигналы и переходные процессы с лучшим временным разрешением. На фоне четырехканальных версий линейки П-4136/1 предлагает фокус на максимальную производительность по двум каналам, что критично для высокоскоростных измерений, где каждый канал требует максимальной частоты дискретизации и глубины памяти. Встроенный генератор, мультиметр и частотомер, а также декодирование шин выгодно отличают П-4136/1 от более простых двухканальных осциллографов, делая его самодостаточной лабораторией на рабочем столе.

Покупка АКИП-4136/1 осциллограф цифровой в BESTKIP

Купить АКИП-4136/1 осциллограф цифровой можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем, когда П-4136 оптимален, а когда стоит рассмотреть другую модель линейки.
