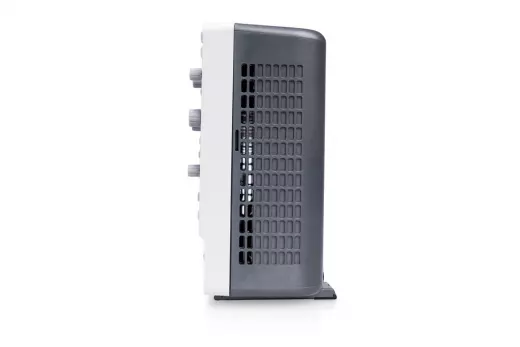

АКИП-4135/1 осциллограф

Осциллограф Акип 4135/1 представляет собой четырехканальный цифровой прибор с полосой пропускания 500 МГц и максимальной частотой дискретизации 5 ГГц, которая удваивается до 10 ГГц в режиме ESR. Модель П-4135 оснащена 8-разрядным АЦП и памятью 500 МБ, что обеспечивает глубокий анализ сигналов в широком диапазоне частот. Данный осциллограф ориентирован на инженеров-разработчиков, сервисные центры и лаборатории, работающие с высокоскоростными цифровыми и аналоговыми сигналами. В отличие от младших моделей линейки, П-4135 предлагает расширенный набор опций для анализа глазковых диаграмм и джиттера, а также функцию повышения частоты дискретизации в режиме ESR.

Полоса и ESR-режим

Осциллограф П-4135 обеспечивает полосу пропускания 500 МГц по четырем каналам, что позволяет анализировать сигналы в телекоммуникационных устройствах, высокоскоростных цифровых шинах и импульсных источниках питания. Ключевая особенность модели — режим ESR (Enhanced Sample Rate), который удваивает частоту дискретизации до 10 ГГц, обеспечивая временное разрешение до 100 пикосекунд для точного анализа быстрых фронтов и коротких импульсов.

• Полоса пропускания: 500 МГц, стабильная во всех четырех каналах.
• Частота дискретизации: 5 ГГц (максимальная), 10 ГГц в режиме ESR.
• Количество каналов: 4 аналоговых для одновременного анализа нескольких сигналов.
• Скорость обновления: до 750 000 осциллограмм в секунду.

Память и анализ

Максимальный объем памяти П-4135 составляет 500 МБ на канал, что позволяет записывать длительные последовательности сигналов с максимальной частотой дискретизации. Режимы сегментированной памяти и HISTORY обеспечивают эффективное управление данными и быстрый доступ к записанным фрагментам. Более 50 автоматических параметров и курсорные измерения дают возможность оперативно оценивать частоту, амплитуду, фронты и другие характеристики сигналов.

• Объем памяти: 500 МБ, обеспечивающий глубокую запись и детальный анализ.
• Математические функции: БПФ с размерностью 8 МБ и арифметические операции.
• Режим поиска: автоматический поиск событий по заданным пользователем условиям.
• Интерполяция: Sin X/х и линейная для точного восстановления формы сигнала.

Декодирование и опции

Осциллограф П-4135 оснащен встроенными средствами декодирования популярных последовательных протоколов: I2C, SPI, UART/RS232, CAN, LIN. Опционально доступны CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester, что делает прибор универсальным для отладки автомобильной, авиационной и промышленной электроники. Расширенный набор опций включает логический анализатор на 16 каналов, функциональный генератор до 25 МГц, измерение мощности и ПКЭ, а также построение глазковых диаграмм и анализ джиттера.

• Стандартное декодирование: I2C, SPI, UART/RS232, CAN, LIN.
• Опциональное декодирование: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester.
• Опция глазковых диаграмм: для анализа качества передачи данных.
• Опция измерения мощности: для оценки параметров источников питания.

Экран и коммуникация

Осциллограф П-4135 оснащен большим 12,1-дюймовым (30,7 см) TFT-дисплеем с ёмкостным сенсорным управлением и разрешением 1280x800 пикселей, что обеспечивает комфортное отображение даже самых сложных сигналов. Интерфейсы USB и LAN позволяют легко передавать данные на компьютер, управлять прибором удаленно и интегрировать его в автоматизированные измерительные стенды. Масса 5,5 кг делает прибор достаточно мобильным для перемещения между лабораториями.

• Дисплей: TFT, ёмкостный сенсорный, диагональ 30,7 см, разрешение 1280x800.
• Интерфейсы: USB и LAN для подключения к ПК и сетям.
• Масса: 5,5 кг, что облегчает транспортировку и размещение.
• Опция логического анализатора: 16 каналов для анализа смешанных сигналов.

В линейке осциллографов Акип модель П-4135 занимает позицию между П-4134 (1 ГГц, 5 ГГц дискретизация) и П-4155 (500 МГц, стоечное исполнение). По сравнению с П-4134, П-4135 предлагает такую же полосу пропускания, но имеет больший объем памяти (500 МБ против 250 МБ) и расширенные опции анализа, включая глазковые диаграммы, что делает его более универсальным для сложных измерительных задач.
