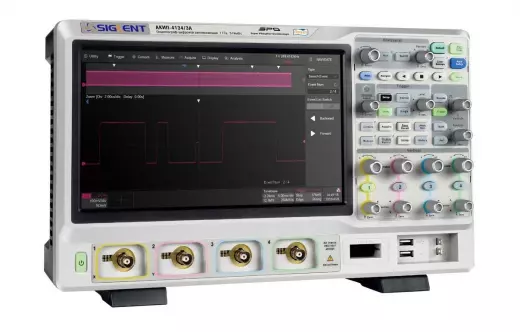

АКИП-4134/3А осциллограф

Осциллограф Акип 4134/3А представляет собой четырехканальный цифровой прибор с полосой пропускания 1 ГГц и максимальной частотой дискретизации 5 ГГц. Модель П-4134 оснащена 8-разрядным АЦП и глубокой памятью 250 МБ, что позволяет ей уверенно работать со сложными импульсными и цифровыми сигналами. Данный осциллограф ориентирован на инженеров-разработчиков, сервисные центры и лаборатории, где требуется одновременный анализ нескольких сигналов и высокая скорость захвата. По сравнению с младшими версиями, П-4134 предлагает в полтора раза большую частоту дискретизации и расширенные возможности декодирования последовательных интерфейсов.

Полоса и дискретизация

Осциллограф П-4134 обеспечивает полосу пропускания 1 ГГц по всем четырем каналам, что делает его пригодным для анализа сигналов в телекоммуникационных устройствах, высокоскоростных цифровых шинах и импульсных преобразователях. Максимальная частота дискретизации 5 ГГц гарантирует детальное представление формы сигнала и позволяет фиксировать фронты длительностью менее 200 пикосекунд.

• Полоса пропускания: 1 ГГц — стабильная во всех четырех каналах, без ограничений при одновременной работе.
• Частота дискретизации: 5 ГГц (максимальная), обеспечивающая высокое временное разрешение для захвата быстротекущих процессов.
• Количество каналов: 4 аналоговых, позволяющих одновременно наблюдать и сравнивать сигналы в различных узлах схемы.
• Скорость обновления: до 500 000 осциллограмм в секунду, что повышает вероятность захвата редких событий и сбоев.

Память и анализ

Максимальный объем памяти П-4134 составляет 250 МБ на канал, что дает возможность записывать длительные последовательности сигналов без снижения частоты дискретизации. Такой объем памяти особенно полезен при анализе медленных процессов, поиске ошибок в протоколах и исследовании переходных характеристик силовых цепей. Встроенный режим сегментированной памяти и HISTORY позволяют эффективно управлять записанными данными.

• Объем памяти: 250 МБ, обеспечивающий глубокую запись и детальный анализ длительных сигналов.
• Режим сегментированной памяти: позволяет сохранять только значимые участки, экономя ресурсы и ускоряя поиск.
• Математические функции: включая БПФ для спектрального анализа и базовые арифметические операции над сигналами.
• Автоматические измерения: до 38 параметров и курсорные измерения для быстрой оценки характеристик сигнала.

Декодирование и поиск

П-4134 оснащен встроенным декодером для ряда популярных последовательных протоколов, что значительно упрощает отладку цифровых интерфейсов. Стандартно поддерживаются I2C, SPI, UART/RS232, CAN и LIN, а опционально — ARINC429, I2S, MIL-1553 и FlexRay. Режим «Поисковая машина» позволяет задавать пользовательские условия и автоматически находить события на длинных записях, что сокращает время анализа.

• Стандартное декодирование: I2C, SPI, UART/RS232, CAN, LIN — для наиболее распространенных интерфейсов.
• Опциональное декодирование: ARINC429, I2S, MIL-1553, FlexRay — для авиационных, аудио и автомобильных приложений.
• Режим поиска: поиск событий по заданным пользователем условиям (уровень, фронт, длительность, пакет протокола).
• Интерполяция: Sin X/х и линейная, для точного восстановления формы сигнала между отсчетами.

Экран и коммуникация

Осциллограф П-4134 оснащен большим 10,1-дюймовым TFT-дисплеем с ёмкостным сенсорным управлением и разрешением 1024x600 пикселей, что обеспечивает комфортное отображение даже сложных сигналов. Интерфейсы USB и LAN позволяют легко передавать данные на компьютер, управлять прибором удаленно и интегрировать его в автоматизированные измерительные стенды. Масса всего 4,0 кг делает П-4134 достаточно мобильным для перемещения между лабораториями и рабочими местами.

• Дисплей: TFT, ёмкостный сенсорный, диагональ 25,65 см, разрешение 1024x600.
• Интерфейсы: USB и LAN — для подключения к ПК, обмена данными и удаленного управления.
• Масса: 4,0 кг, что облегчает транспортировку и размещение на рабочем столе.
• Опция логического анализатора: 16 каналов, превращающая прибор в мощный инструмент для анализа смешанных сигналов.

В линейке осциллографов Акип модель П-4134 занимает промежуточное положение между 500-МГц приборами и флагманскими 1-ГГц версиями с 12-битным АЦП. По сравнению с П-4154, П-4134 имеет меньший объем памяти (250 МБ против 400 МБ) и 8-битный АЦП вместо 12-битного, но сохраняет ту же полосу пропускания и предлагает более высокую частоту дискретизации — 5 ГГц против 4 ГГц у старшей модели.
