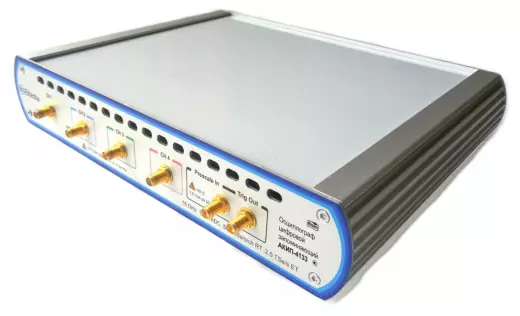

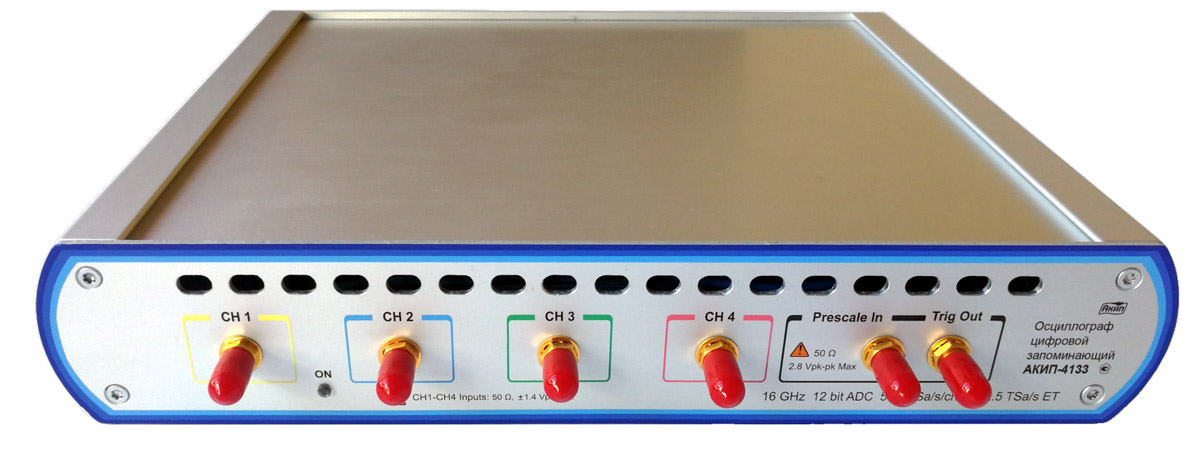

АКИП-4133/1 осциллограф

Осциллограф Акип 4133/1 представляет собой двухканальный USB-прибор с полосой пропускания 16 ГГц, построенный по гибридной архитектуре реального и эквивалентного времени. Модель оснащена 12-разрядным АЦП и предлагает уникальную для своего класса возможность стробирования с частотой до 2,5 ТГц в эквивалентном режиме, что делает её незаменимым инструментом для анализа высокоскоростных периодических сигналов. Прибор ориентирован на инженеров-разработчиков цифровых устройств, специалистов по целостности сигналов и сервисных инженеров, работающих с интерфейсами PCI Express, Serial ATA и Ethernet. Отличие П-4133/1 от четырёхканальной версии заключается в сокращённом до двух числе каналов и уменьшенном вдвое общем объёме памяти 125 кБ, что при сохранении той же полосы 16 ГГц делает его более доступным решением для задач, где достаточно двух измерительных входов. Компактный корпус массой 1,5 кг и питание через USB позволяют использовать осциллограф П-4133/1 в полевых условиях и в стеснённых лабораторных пространствах без потери производительности.

Полоса 16 ГГц

Полоса пропускания 16 ГГц является определяющей характеристикой П-4133/1, открывающей доступ к исследованию сигналов в диапазоне сверхвысоких частот. С временем нарастания от 29,2 пс прибор способен точно воспроизводить фронты импульсов в линиях передачи данных, что критически важно для выявления отражений, перекрёстных помех и выбросов. Согласованное входное сопротивление 50 Ом обеспечивает прямую работу с высокочастотными трактами без дополнительных согласующих устройств.

• Полоса пропускания: 16 ГГц — достаточна для анализа 5-й гармоники сигналов до 3,2 ГГц и контроля качества высокоскоростных интерфейсов.
• Время нарастания: от 29,2 пс — позволяет регистрировать импульсные помехи длительностью менее 100 пс.
• Сопротивление входа: 50 Ом — стандарт для СВЧ-измерений, исключает рассогласование.
• Внешняя синхронизация: с делителем частоты до 16 ГГц — даёт возможность привязки к тактовому сигналу тестируемой платы.

Два канала и память

Конфигурация П-4133/1 с двумя измерительными каналами и максимальным объёмом памяти 125 кБ (по 62,5 кБ на активный канал) представляет собой оптимальный баланс между функциональностью и стоимостью. Глубина памяти достаточна для захвата длительных последовательностей данных на высоких частотах дискретизации, а 12-битное разрешение АЦП обеспечивает высокую точность вертикальных измерений. Для большинства задач отладки последовательных шин и анализа «глазковых» диаграмм двух каналов вполне достаточно, особенно при работе с дифференциальными парами, где требуется одновременный захват двух компонентов сигнала.

• Число каналов: 2 — оптимально для анализа дифференциальных сигналов и сравнения двух точек цепи.
• Объём памяти: 125 кБ (62,5 кБ на канал) — позволяет сохранять до 62 500 точек выборки на канал.
• АЦП: 12 бит — даёт 4096 уровней квантования против 256 у 8-битных приборов.
• Максимальная частота стробирования: 500 МГц в реальном времени и 2,5 ТГц в эквивалентном.

Стробирование 2,5 ТГц

Технология «2 в 1», реализованная в П-4133/1, совмещает два подхода к дискретизации: реальное время с частотой стробирования 500 МГц для непериодических процессов и эквивалентное время с эффективной частотой 2,5 ТГц для периодических сигналов. Такой гибридный метод позволяет достигать сверхвысокого временнóго разрешения при исследовании повторяющихся импульсных последовательностей, что особенно ценно при построении «глазковых» диаграмм и измерении джиттера. Встроенный делитель частоты для внутренней синхронизации до 6 ГГц расширяет возможности запуска, делая прибор совместимым с самыми скоростными цифровыми протоколами.

• Эквивалентное время: 2,5 ТГц — обеспечивает шаг дискретизации 0,4 пс для периодических сигналов.
• Частота стробирования: 500 МГц — для захвата одиночных событий в реальном масштабе.
• Внутренняя синхронизация: до 2,5 ГГц с делителем до 6 ГГц — стабильный запуск на высоких частотах.
• Режимы сбора: реальное время, эквивалентное время, прокрутка, сегментированный режим.

Масковый тест и глазки

Осциллограф П-4133/1 включает в себя расширенный набор инструментов автоматизированного контроля, среди которых выделяется тестирование сигнала по маске с более чем 100 предустановленными шаблонами, охватывающими стандарты SONET/SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express и Serial ATA. Функция измерения «глазковых» диаграмм поддерживает кодировки NRZ и RZ, позволяя оценивать межсимвольные помехи и запас по шуму. Статистика измерений, включая анализ джиттера, и маркерные измерения (ΔU, ΔT, ΔU/ΔT, F) превращают П-4133/1 в полноценную систему верификации цифровых интерфейсов.

• «Глазковые» диаграммы: NRZ и RZ — визуализация качества передачи данных.
• Тест по маске: более 100 шаблонов по индустриальным стандартам.
• Автоизмерения: более 100 параметров, включая БПФ, статистику и джиттер.
• Интерфейсы: USB и LAN — управление и передача данных на ПК.

По сравнению с четырёхканальной моделью Акип 4133, осциллограф П-4133/1 предлагает ту же полосу пропускания 16 ГГц и тот же 12-разрядный АЦП, но с сокращённым до двух числом входов и половинным объёмом памяти 125 кБ. Это позволяет снизить стоимость прибора без потери ключевых измерительных возможностей, делая его предпочтительным выбором для задач, где не требуется одновременный контроль четырёх точек. П-4133/1 — это рациональный инструмент для инженера, которому нужна высокая полоса, глубокий анализ сигналов и компактный форм-фактор без переплаты за неиспользуемые каналы.

Покупка АКИП-4133/1 осциллограф в BESTKIP

Купить АКИП-4133/1 осциллограф можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем выбрать между П-4133 и альтернативами на BESTKIP.
