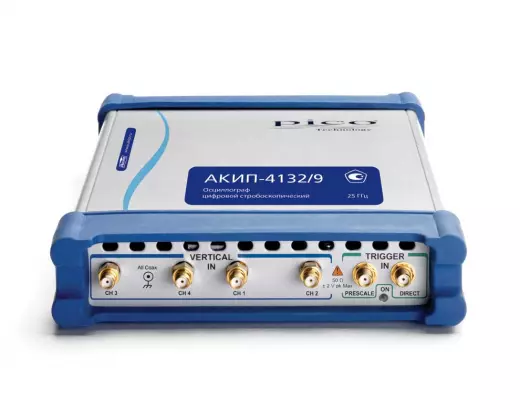

АКИП-4132/9 осциллограф

Осциллограф Акип 4132/9 представляет собой цифровой стробоскопический USB-осциллограф с четырьмя каналами и полосой пропускания 25 ГГц, что выводит его в класс приборов для исследования сверхвысокочастотных сигналов. В отличие от традиционных DSO, П-4132 использует метод стробирования с максимальной частотой до 1 МГц, что позволяет захватывать и восстанавливать сигналы с гигагерцовыми частотами при относительно низкой тактовой частоте выборки. Модель оснащена 16-битным АЦП и памятью 32 кБ, а также поддерживает внешнюю синхронизацию до 2,5 ГГц (с делителем частоты до 15 ГГц), что делает её незаменимой для анализа высокоскоростных цифровых интерфейсов и СВЧ-устройств. Ключевое отличие П-4132 от остальных USB-осциллографов линейки — возможность измерения «глазковых» диаграмм для сигналов NRZ и RZ, джиттера, а также автоматизированный тест по маске с более чем 160 предустановленными шаблонами. Прибор предназначен для профессиональных лабораторий и сервисных центров, работающих с гигабитными интерфейсами (PCIe, SATA, Fibre Channel, Ethernet 10G/40G), где требуется высокоточный временной анализ и оценка целостности сигналов.

Стробоскопический метод дискретизации

В основе работы П-4132 лежит цифровая стробоскопическая технология, принципиально отличающаяся от систем с непрерывной дискретизацией. Сигнал многократно повторяется (или используется внешний триггер с синхронизацией), и каждый новый период оцифровывается с небольшой временной задержкой. Это позволяет восстанавливать форму сигнала с эквивалентной частотой дискретизации, на порядки превышающей тактовую частоту стробирования. Максимальная частота стробирования для модели составляет 1 МГц, что при использовании синхронизации с делителем частоты обеспечивает эффективное измерение процессов в полосе 25 ГГц. Внутренняя синхронизация доступна до 100 МГц только по каналам 1 и 2, а внешняя синхронизация поддерживает частоты до 2,5 ГГц (с делителем до 15 ГГц), что позволяет работать с сигналами, не имеющими жёсткой периодичности в низкочастотном диапазоне.

• Полоса пропускания: 25 ГГц для изучения сверхвысокочастотных сигналов.
• Частота стробирования: до 1 МГц — основа стробоскопического метода измерений.
• Синхронизация: внутренняя до 100 МГц (каналы 1,2), внешняя до 2,5 ГГц (с делителем до 15 ГГц).
• АЦП: 16 бит, обеспечивающее высокое вертикальное разрешение для СВЧ-измерений.

Анализ глазковых диаграмм и джиттера

Одна из ключевых функций П-4132, отсутствующая в младших моделях серии — полноценный анализ «глазковых» диаграмм (Eye Diagram) для сигналов с кодированием NRZ и RZ. При передаче данных на высоких скоростях качество канала оценивается по степени открытия «глаза»: ширина и высота раскрыва, перекосы фронтов, амплитудный шум. Модель автоматически строит глазковую диаграмму, позволяя наглядно оценить запас по джиттеру, амплитуде и временные допуски. Прибор выполняет более 100 автоматических измерений, включая статистический анализ джиттера, БПФ (быстрое преобразование Фурье) в двух каналах и построение гистограмм параметров (напряжение/время). Для углублённой диагностики доступны маркерные измерения (ΔU, ΔT, ΔU/ΔT, F), режимы усреднения, огибающей и послесвечения, что помогает выявлять случайные выбросы и деградацию сигнала во времени.

• Глазковая диаграмма: автоматическое построение для NRZ и RZ сигналов в полосе 25 ГГц.
• Более 100 параметров: измерения джиттера, шумов, фронтов, статистика и БПФ.
• Гистограммы: визуализация распределения амплитуд и временных параметров.
• Режимы отображения: усреднение, огибающая, послесвечение для анализа редких событий.

Тестирование по маске и встроенные шаблоны

Для быстрой квалификации сигналов в П-4132 реализован автоматизированный тест по «маске» (Mask Test). Прибор содержит более 160 предустановленных шаблонов, соответствующих стандартам интерфейсов и протоколов (Ethernet, USB, SATA, PCIe и др.). При запуске теста осциллограф сравнивает форму сигнала с выбранной маской и автоматически фиксирует нарушения (попадание в запрещённую зону), отмечая время и амплитуду ошибки. Это критически важно на этапах приёмосдаточных испытаний и квалификационных проверок серийной продукции, где требуется быстрая валидация сигналов без участия оператора. Тест по маске может проводиться в сочетании с режимом сегментированной записи или с использованием маркерных измерений, формируя детальный отчёт о соответствии. Инженер может также создавать собственные шаблоны под специфические требования заказчика, расширяя возможности контроля качества.

• Маска-тест: автоматическое сравнение сигнала с шаблоном, фиксация ошибок.
• 160+ предустановок: шаблоны для стандартных интерфейсов и протоколов.
• Визуализация ошибок: регистрация времени и координат нарушения маски.
• Пользовательские шаблоны: создание собственных масок для уникальных задач.

Интерфейсы и физическая реализация

Осциллограф П-4132 имеет входное сопротивление 50 Ом, что является стандартом для СВЧ-измерений и обеспечивает согласование с высокочастотными кабелями и активными СВЧ-щупами. Четыре канала позволяют одновременно анализировать дифференциальные пары, сравнивать опорный и тестовый сигналы, а также подключать внешний триггерный вход. Питание осуществляется от внешнего универсального AC/DC адаптера (12 В ± 5%), что обеспечивает стабильное напряжение и защиту от пульсаций. Для связи с компьютером предусмотрены интерфейсы USB и LAN: первый — для быстрого подключения к ноутбуку или рабочей станции, второй — для интеграции в удалённые измерительные стенды и автоматизированные системы сбора данных. Масса прибора — 1,3 кг — позволяет использовать его как в стационарных стойках, так и в мобильных лабораториях при условии наличия источника питания 12 В.

• Входное сопротивление: 50 Ом для согласования с СВЧ-трактами.
• Количество каналов: 4 аналоговых входа для комплексного анализа.
• Интерфейсы: USB и LAN для управления, сбора данных и удалённой работы.
• Питание: 12 В ± 5% через универсальный AC/DC адаптер.
• Масса: 1,3 кг — компактный корпус для высокочастотного прибора.

Сравнение с моделью П-75243D, имеющей полосу 100 МГц и метод непрерывной дискретизации, показывает радикальное различие: 4132 ориентирован на принципиально иной класс задач — анализ сигналов с частотами до 25 ГГц с использованием стробоскопической техники. В то время как П-75243D подходит для общего применения в диапазоне до 100 МГц с переключаемым АЦП, П-4132 специализируется на высокоскоростной цифровой передаче данных, оптоволоконных системах и СВЧ-устройствах, где критичны джиттер, глазковые диаграммы и тестирование по маске. Прибор также отличается наличием 16-битного АЦП и уникальной системой синхронизации с делителем частоты до 15 ГГц, что недоступно в других моделях линейки.
