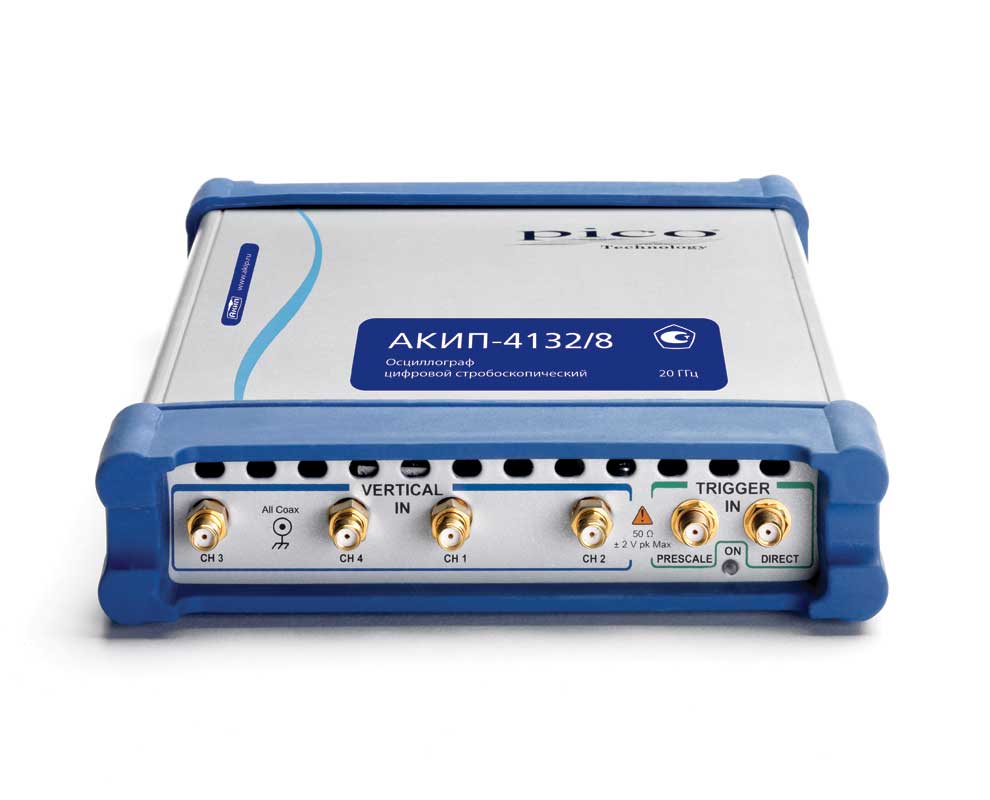

АКИП-4132/8 осциллограф

Осциллограф Акип 4132/8 представляет собой четырёхканальный USB-прибор с полосой пропускания 20 ГГц, построенный по стробоскопической технологии. Это решение предназначено для анализа высокоскоростных сигналов в цифровых и телекоммуникационных системах, где требуется измерение параметров до 16-го бита с АЦП. П-4132 ориентирован на инженеров-разработчиков и сервисные лаборатории, работающие с последовательными интерфейсами и высокочастотными трактами. В отличие от классических портативных осциллографов, П-4132 переносит вычислительную мощность на ПК, предлагая программную обработку сигналов. Устройство выделяется стробированием с внешней синхронизацией до 2,5 ГГц и делителем частоты до 15 ГГц, что делает его инструментом для тонкой отладки. Осциллограф П-4132 весит всего 1,3 кг и питается от универсального адаптера 12 В, что упрощает его интеграцию в мобильные и стационарные измерительные стенды.

Стробоскопическая архитектура и дискретизация

Осциллограф П-4132 использует цифровой стробоскопический метод оцифровки, который принципиально отличается от работы приборов реального времени. Основной упор здесь делается на максимальную частоту стробирования до 1 МГц, что позволяет исследовать периодические сигналы с полосой 20 ГГц без необходимости в гигагерцовой частоте дискретизации на борту. Такой подход обеспечивает высокое разрешение по вертикали, поскольку 16-битный АЦП фиксирует амплитуду в строго заданные моменты времени, накапливая статистику за множество периодов. При этом глубина памяти 32 кБ используется для хранения выборок и построения точной формы сигнала.

Ключевые параметры метода стробирования:

• Полоса пропускания: 20 ГГц, обеспечивающая захват гармоник и фронтов в диапазоне СВЧ и высокоскоростной цифровой электроники.
• Частота стробирования: до 1 МГц, что позволяет добиться высокого временного разрешения при анализе повторяющихся импульсных последовательностей.
• Разрядность АЦП: 16 бит, дающая динамический диапазон и чувствительность, недоступную для стандартных 8-битных осциллографов, что критично при измерении малых отклонений.
• Входной импеданс: 50 Ом, обеспечивающий согласование с высокочастотными трактами и минимальные отражения на частотах до 20 ГГц.

Технология стробирования позволяет осциллографу П-4132 с высокой точностью восстанавливать форму повторяющихся сигналов, а за счет использования делителя частоты до 15 ГГц расширяются возможности синхронизации с источниками, работающими в миллиметровом диапазоне.

Анализ глазковых диаграмм и джиттера

П-4132 оснащён функциями, необходимыми для контроля целостности цифровых каналов, в первую очередь измерением глазковых диаграмм (NRZ и RZ) и джиттера. Эти возможности позволяют оценивать качество передачи данных по высокоскоростным линиям, где межсимвольная интерференция и фазовые шумы становятся критическими факторами. Измерение глазковых диаграмм производится с использованием автоматических алгоритмов, встроенных в программное обеспечение осциллографа, что исключает субъективизм при оценке открытости «глаза» и уровня шума.

Прибор поддерживает более 100 параметров автоизмерений, среди которых отдельно выделяются функции статистической обработки результатов и построения гистограмм. Это позволяет инженеру анализировать распределение амплитудных и временных параметров сигнала, что особенно важно при поиске редких сбоев. Наличие маркерных измерений (ΔU, ΔT, ΔU/ΔT, F) дополняет инструментарий точными числовыми метками, привязанными к конкретным точкам осциллограммы. В связке с функцией БПФ в двух каналах осциллограф П-4132 превращается в мощный спектральный анализатор для исследования гармонического состава сигнала.

Дополнительным преимуществом является реализация автоматизированного теста по «маске» с библиотекой более 160 предустановленных шаблонов. Это позволяет быстро проводить проверку соответствия сигнала стандартам (например, интерфейсов PCIe, Ethernet, USB) без ручного построения маски. В случае отклонения сигнала от заданной маски осциллограф мгновенно фиксирует событие, что незаменимо при сертификационных испытаниях и выходном контроле.

Обработка сигналов и математические функции

Математический блок осциллографа П-4132 включает быстрое преобразование Фурье, операции усреднения, построение огибающей и режим послесвечения, что расширяет спектр решаемых задач. БПФ доступно в двух каналах одновременно, позволяя сравнивать спектральные плотности мощности на двух разных узлах схемы. Усреднение снижает влияние случайных шумов при измерении низкоуровневых сигналов, а режим огибающей помогает выявить максимальные пиковые значения или дрейф параметров во времени.

Режим послесвечения, реализованный в программной части осциллографа П-4132, имитирует поведение аналоговых ЭЛТ-индикаторов: наиболее часто возникающие участки осциллограммы отображаются ярче, а редкие выбросы — тусклее, но остаются видимыми. Это особенно полезно при диагностике случайных сбоев, глитчей и пропусков импульсов в цифровых шинах. Все операции выполняются на стороне ПК, что не ограничивает вычислительную мощность встроенного процессора и позволяет использовать ресурсы современного компьютера для построения сложных зависимостей.

Краткий перечень математических и измерительных функций:

• БПФ: в 2-х каналах с возможностью спектрального анализа в реальном времени.
• Усреднение и огибающая: подавление шума и фиксация экстремальных значений за множество циклов развертки.
• Гистограммы: построение распределений по напряжению и времени для статистического анализа параметров.
• Измерения: более 100 автоматических параметров, включая джиттер, фронты и выбросы.

Управление и интерфейсы для лаборатории

Осциллограф Акип 4132/8 взаимодействует с управляющим компьютером через интерфейсы USB и LAN, что обеспечивает гибкость при встраивании в автоматизированные измерительные комплексы. Отсутствие встроенного экрана и органов управления компенсируется мощным программным обеспечением, которое предоставляет все инструменты осциллографа на мониторе ПК, включая виртуальные элементы управления разверткой, триггером и курсорами. Благодаря питанию 12 В ± 5% от универсального адаптера, осциллограф П-4132 может быть заземлен и изолирован от сети, а малый вес 1,3 кг позволяет легко перемещать его между рабочими местами.

Внешняя синхронизация до 2,5 ГГц с возможностью деления частоты до 15 ГГц делает прибор совместимым с внешними генераторами и делителями частоты, что необходимо при тестировании СВЧ-устройств. Сопротивление входа 50 Ом требует согласованных кабелей и нагрузок, что стандартно для высокочастотных измерений. По сравнению с более младшими моделями линейки, П-4132 выигрывает за счет полосы 20 ГГц и 16-битного АЦП, тогда как решения с меньшим числом бит (например, 8 или 10) не могут предоставить достаточной точности для анализа сложных форматов модуляции. Этот осциллограф ориентирован на профессионалов, которым нужен доступ к параметрам высокоскоростных каналов без компромиссов в точности и функциональности.

Покупка АКИП-4132/8 осциллограф в BESTKIP

Купить АКИП-4132/8 осциллограф можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем, когда П-4132 оптимален, а когда стоит рассмотреть другую модель линейки.
