АКИП-4132/7 осциллограф

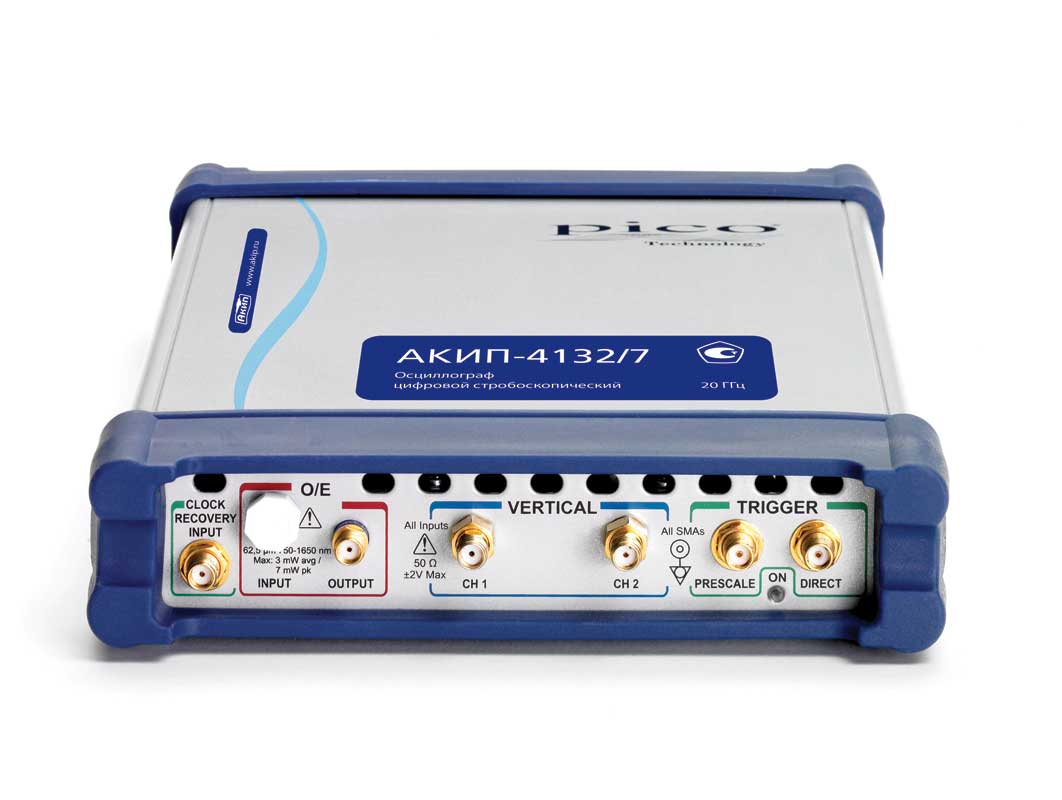

Осциллограф Акип 4132/7 представляет собой двухканальный USB-стробоскопический прибор с полосой пропускания 20 ГГц, дополненный оптическим входом для работы в диапазоне длин волн 750...1650 нм. Это решение предназначено для инженеров, занимающихся телекоммуникациями, волоконно-оптическими линиями связи и высокоскоростной цифровой электроникой, где требуется анализ сигналов с 16-битным разрешением АЦП. П-4132 отличается от версии 4132/8 количеством каналов и наличием оптического тракта, что делает его специализированным инструментом для оптоэлектронных измерений. Осциллограф П-4132 использует стробоскопический метод оцифровки с максимальной частотой стробирования до 1 МГц, что позволяет исследовать периодические сигналы в гигагерцовом диапазоне без применения дорогостоящих АЦП реального времени. Устройство весит 1,3 кг и питается от универсального адаптера 12 В, что обеспечивает мобильность при работе на объектах или в лабораториях с ограниченным пространством.

Гибридный электрооптический анализ

Главное отличие осциллографа П-4132 от стандартных моделей — наличие оптического входа с частотным диапазоном до 9,5 ГГц, перекрывающим длины волн 750 нм...1650 нм. Эта опция превращает прибор в универсальный анализатор для контроля параметров оптических трансиверов, усилителей и линий связи. Инженер может одновременно наблюдать электрический сигнал на одном из двух каналов и соответствующий ему оптический отклик, что критически важно при отладке PON-систем, Ethernet-интерфейсов и последовательных каналов передачи данных.

Дополнительно осциллограф П-4132 оснащён входом внешней синхронизации с восстановлением тактовой частоты до 11,3 Гб/с. Это позволяет привязывать осциллограмму к тактовому сигналу высокоскоростных последовательных шин (например, PCIe, SATA, 10G Ethernet), обеспечивая стабильный запуск развёртки даже в условиях сильных джиттерных искажений. Встроенный делитель частоты до 15 ГГц расширяет возможности синхронизации с внешними генераторами, что особенно важно при тестировании СВЧ-устройств с нестандартными частотами.

Основные параметры электрооптического тракта:

• Оптический вход: частота до 9,5 ГГц, диапазон длин волн 750...1650 нм (охватывает все основные окна прозрачности — 850, 1310 и 1550 нм).
• Электрические каналы: 2 канала с полосой 20 ГГц и сопротивлением входа 50 Ом.
• Внешняя синхронизация: до 2,5 ГГц прямая, с делителем частоты до 15 ГГц, с восстановлением тактовой частоты до 11,3 Гб/с.
• Разрядность: 16 бит АЦП, обеспечивающая высокую точность измерения амплитуд.

Измерение глазковых диаграмм и джиттера

Осциллограф П-4132 поддерживает автоматизированное измерение глазковых диаграмм для сигналов NRZ и RZ, что является стандартом де-факто при оценке качества высокоскоростных каналов. Глазковая диаграмма, построенная на основе множества наложенных битовых интервалов, позволяет визуально оценить уровень шума, межсимвольную интерференцию и запас по амплитуде. Автоматические измерения более 100 параметров включают вычисление джиттера, что даёт количественную оценку временных нестабильностей фронтов.

Статистический анализ результатов дополняется построением гистограмм параметров, которые показывают распределение амплитуд и временных интервалов за множество измерений. Это помогает выявить редкие сбои, которые могут быть пропущены при традиционном осциллографическом наблюдении. Маркерные измерения ΔU, ΔT, ΔU/ΔT и F позволяют точно привязать числовые значения к характерным точкам сигнала, например, к уровню логического нуля или единицы в оптических трансиверах.

Функция автоматизированного теста по маске включает библиотеку более 160 предустановленных шаблонов для различных интерфейсов. Инженер может выбрать маску для конкретного стандарта (например, STM-64, 10GBase-R, Fibre Channel) и запустить проверку соответствия, а прибор П-4132 отметит все участки сигнала, выходящие за допустимые границы. Это незаменимый инструмент при сертификационных испытаниях и входном контроле оптических модулей.

Математическая обработка и спектральный анализ

Программное обеспечение осциллографа П-4132 реализует быстрое преобразование Фурье в двух каналах одновременно, позволяя сопоставлять спектральные плотности электрического и оптического сигналов. БПФ выполняется с использованием 16-битных выборок, что обеспечивает динамический диапазон, недоступный для 8-битных осциллографов — уровень шумов и паразитных гармоник отображается с высокой достоверностью. Это особенно важно при анализе нелинейных искажений в усилителях и оценке коэффициента гармоник.

Математические операции включают усреднение, построение огибающей и режим послесвечения. Усреднение активно подавляет случайную составляющую шума, выявляя детали сигнала, скрытые в шумах. Режим огибающей фиксирует максимальные и минимальные значения сигнала за множество циклов развёртки, помогая оценить дрейф амплитуды или фронта во времени. Послесвечение имитирует поведение аналогового осциллографа: интенсивность свечения участков осциллограммы пропорциональна частоте их появления, что облегчает обнаружение редких выбросов и сбоев.

Набор встроенных математических функций осциллографа П-4132:

• БПФ: одновременный спектральный анализ на двух электрических каналах.
• Усреднение: сглаживание шумов при измерении слабых сигналов.
• Огибающая: фиксация экстремумов за длительный период наблюдения.
• Послесвечение: визуализация плотности распределения сигнала по времени.
• Гистограммы: построение распределений амплитудных и временных параметров.

Стробирование и синхронизация

Осциллограф П-4132 построен на стробоскопическом принципе, где оцифровка сигнала происходит не непрерывно, а дискретно с частотой стробирования до 1 МГц. Этот метод требует, чтобы исследуемый сигнал был периодическим или повторяющимся, но взамен даёт полосу 20 ГГц при скромной тактовой частоте АЦП. Стробирование с шагом, управляемым от внешнего синхросигнала, позволяет получать выборки в разные моменты периода, восстанавливая форму сигнала с высоким временным разрешением.

Система синхронизации осциллографа П-4132 включает внешний вход до 2,5 ГГц с возможностью деления частоты до 15 ГГц, что актуально при работе с СВЧ-генераторами, не имеющими выхода синхронизации на рабочей частоте. Дополнительный вход с восстановлением тактовой частоты до 11,3 Гб/с предназначен для захвата тактового сигнала из последовательного потока данных — это решает проблему синхронизации при отсутствии отдельного тактового канала.

По сравнению с восьмиканальной версией 4132/8, модель 4132/7 ориентирована на двухканальные измерения с приоритетом оптоэлектронных применений. Осциллограф П-4132 предлагает уникальную комбинацию электрической полосы 20 ГГц и оптического входа до 9,5 ГГц, что делает его более специализированным инструментом для волоконно-оптических систем, тогда как 4132/8 даёт больше электрических каналов для параллельного анализа. Выбор между ними определяется необходимостью работы с оптическими сигналами и требуемым числом одновременно измеряемых точек.
