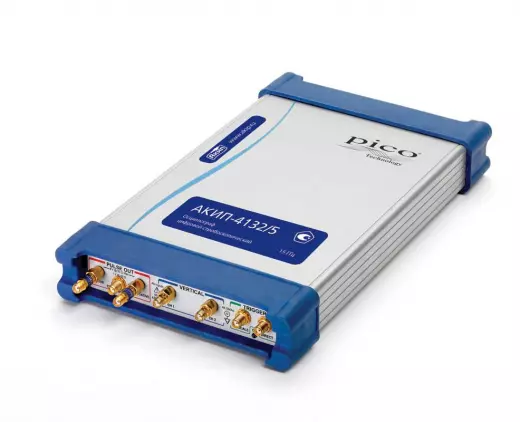

АКИП-4132/5 осциллограф

Осциллограф Акип 4132/5 представляет собой цифровой стробоскопический USB-осциллограф с полосой пропускания 15 ГГц, построенный на базе 16-битного АЦП и предназначенный для анализа высокоскоростных сигналов в частотной и временной областях. Модель П-4132 оснащена двумя измерительными каналами с входным сопротивлением 50 Ом, что делает её специализированным инструментом для работы в СВЧ-диапазоне, где требуются минимальные искажения формы сигнала и точное согласование импеданса. В отличие от традиционных цифровых запоминающих осциллографов (DSO), АКИП-4132/5 использует стробоскопический метод преобразования, обеспечивая эффективную полосу пропускания 15 ГГц при относительно невысокой частоте дискретизации, что достигается за счет периодического стробирования входного сигнала. Данная модель ориентирована на задачи анализа целостности сигналов (Signal Integrity), тестирования высокочастотных трактов, сертификационных измерений параметров джиттера, а также на проведение рефлектометрических измерений во временной области (TDR/TDT) благодаря встроенному генератору импульсов с длительностью фронта 60 пс. Благодаря компактному исполнению и массе 1,3 кг, осциллограф П-4132 одинаково эффективно применяется как в стационарных лабораториях для отладки высокоскоростных цифровых шин, так и в составе автоматизированных испытательных стендов, где важен удаленный доступ и управление через интерфейсы USB и LAN.

Стробоскопический метод и частота дискретизации

Осциллограф П-4132 использует последовательный стробоскопический принцип работы, который принципиально отличается от архитектуры реального времени (Real-Time). Вместо высокоскоростного однократного захвата сигнала, прибор производит выборку мгновенных значений напряжения на протяжении множества периодов повторяющегося сигнала, постепенно выстраивая его форму. Максимальная частота стробирования П-4132 достигает 1 МГц, что является рекордным показателем для приборов данного класса и обеспечивает высокую детализацию формы сигнала при работе с частотами до 15 ГГц. В связке с внешней синхронизацией, которая может осуществляться по сигналу до 2,5 ГГц с возможностью применения делителя частоты вплоть до 15 ГГц, осциллограф гарантирует стабильный запуск развертки даже для сложных модулированных или зашумленных сигналов. Глубина памяти П-4132 составляет 32 килобайта на канал, что в сочетании со стробоскопической технологией позволяет накапливать статистически достоверные данные для построения гистограмм параметров, усредненных профилей и оценки временных флуктуаций (джиттера) с высокой точностью благодаря 16-разрядному АЦП, который обеспечивает динамический диапазон, недоступный 8-битным решениям.

• Метод дискретизации: стробоскопический (эквивалентное время), максимальная частота стробирования до 1 МГц.
• Внешняя синхронизация: до 2,5 ГГц (вход), с делителем частоты до 15 ГГц для захвата высокочастотных периодических процессов.
• Разрядность АЦП: 16 бит — обеспечивает высокое разрешение по вертикали и точность измерения малых отклонений напряжения на фоне большой постоянной составляющей.
• Объем памяти: 32 кБ на канал для сбора статистических массивов данных.

Встроенный TDR/TDT и работа с трактами

Ключевой особенностью осциллографа АКИП-4132/5 является наличие встроенного генератора импульсов с длительностью фронта 60 пикосекунд (60 пс), предназначенного для реализации методов рефлектометрии во временной области (TDR — Time-Domain Reflectometry) и передачи во временной области (TDT — Time-Domain Transmission). Эта функция превращает П-4132 из пассивного измерительного прибора в активный анализатор целостности линий передачи, позволяя локализовать места обрывов, коротких замыканий, неоднородностей волнового сопротивления и оценивать характеристический импеданс кабелей, разъемов и печатных плат. Стробоскопическая архитектура и входное сопротивление 50 Ом гарантируют, что измерения TDR будут проведены с минимальной погрешностью, а высокое вертикальное разрешение АЦП обеспечит детальное отображение даже малых отражений от незначительных дефектов линии. Эта функция незаменима при производственном контроле высокочастотных соединителей, тестировании жгутов проводов для аэрокосмической и оборонной промышленности, а также при верификации проектов многослойных печатных плат с дифференциальными парами (например, USB 3.0, PCIe, SATA).

• Генератор импульсов: длительность фронта 60 пс для зондирования линий передачи и выявления микро-неоднородностей.
• Режимы TDR/TDT: оценка импеданса, измерение задержек распространения сигнала и идентификация характера повреждений проводников.
• Сопротивление входа: 50 Ом — согласовано с высокочастотными трактами для предотвращения отражений внутри самого осциллографа.
• Полоса пропускания: 15 ГГц — позволяет работать с гармониками цифровых сигналов вплоть до 5-го порядка.

Анализ сигналов и глазковые диаграммы

Функционал измерения параметров сигнала П-4132 включает в себя набор из более чем 100 автоматических параметров, что существенно упрощает анализ сложных цифровых протоколов. В число измерений входят не только стандартные амплитудные и временные параметры (амплитуда, период, частота, длительность фронта/спада), но и специализированные параметры джиттера, а также построение «глазковых» диаграмм для сигналов с кодировкой NRZ (Non-Return-to-Zero) и RZ (Return-to-Zero). Возможность отображения гистограмм по напряжению и времени позволяет оценить шумовые характеристики канала и разброс временных параметров, что критично при отладке высокоскоростных последовательных интерфейсов. Дополнительно осциллограф П-4132 поддерживает математические операции над формами сигналов, включая быстрое преобразование Фурье (БПФ) в двух каналах одновременно, что дает возможность анализировать спектральный состав сигнала, выявлять паразитные гармоники и интермодуляционные искажения на частотах до 15 ГГц.

• Автоизмерения: более 100 параметров, включая измерения глазковых диаграмм (NRZ, RZ), БПФ и статистику джиттера.
• Гистограммы: отображение распределения напряжения/времени, усреднение, построение огибающей и режим послесвечения для выявления редких аномалий.
• Математика: БПФ в 2-х каналах, операции сложения/вычитания/умножения сигналов, интегрирование и дифференцирование.
• Маркерные измерения: ручное и автоматическое вычисление ΔU, ΔT, крутизны фронта (ΔU/ΔT) и частоты (F).

Тестирование по маске и цифровые интерфейсы

Автоматизированный тест сигнала по «маске» (масочный тест) является важнейшим инструментом для входного контроля и сертификации электронных устройств на соответствие стандартам. АКИП-4132/5 содержит в своей памяти более 160 предустановленных шаблонов масок, соответствующих различным промышленным и телекоммуникационным стандартам (таким как Ethernet, USB, HDMI, PCIe и др.), что позволяет оперативно проверять сигнал на соответствие заданным допускам без необходимости ручной настройки границ. При выходе сигнала за пределы маски прибор фиксирует нарушение, что делает его идеальным решением для сборочных производств. Наличие интерфейсов USB и LAN обеспечивает полноценную интеграцию П-4132 в автоматизированные рабочие места (АРМ) и системы удаленного мониторинга, позволяя управлять осциллографом через ПК, передавать огромные массивы статистических данных и протоколы тестирования в корпоративные базы данных, что значительно повышает производительность труда инженеров-испытателей.

• Тест по маске: более 160 предустановленных шаблонов для быстрой валидации сигналов на соответствие стандартам.
• Интерфейсы: USB (для подключения к ПК и питания) и LAN (для удаленного доступа и интеграции в сети).
• Питание: 12 В ± 5% через универсальный AC/DC адаптер, что позволяет питаться от бортовой сети 12 В.
• Вес: всего 1,3 кг — сверхпортативность для выездных работ и инженерных командировок.

По сравнению с младшими моделями серии П-4130 (например, версией с полосой 6 ГГц), осциллограф П-4132 обеспечивает вдвое большую полосу пропускания (15 ГГц) и отличается наличием функции TDR/TDT с генератором 60 пс, что делает его переходным звеном между лабораторными анализаторами сигналов и специализированными рефлектометрами. В то время как полоса 15 ГГц позволяет исследовать сигналы с частотами следования до единиц ГГц с высоким разрешением по гармоникам, наличие внешнего делителя частоты до 15 ГГц значительно расширяет возможности синхронизации по сравнению с моделями, не имеющими такого тракта. Если вам требуется исследование цифровых протоколов нового поколения (DDR5, PCIe Gen 4/5) или прецизионный TDR-анализ, АКИП-4132/5 предлагает решения для задач, выходящих за рамки возможностей обычных цифровых осциллографов с полосой до 1 ГГц.

Покупка АКИП-4132/5 осциллограф в BESTKIP

Купить АКИП-4132/5 осциллограф можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда П-4132 оптимален, а когда стоит рассмотреть другую модель линейки.
