АКИП-4132/4 осциллограф

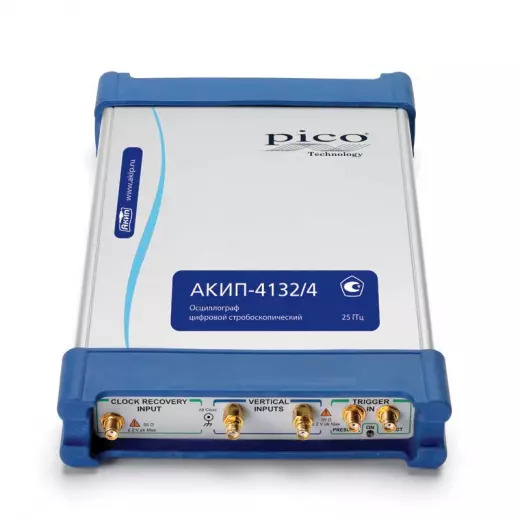

Осциллограф Акип 4132/4 представляет собой цифровой стробоскопический USB-осциллограф с исключительной полосой пропускания 25 ГГц, построенный на базе 16-битного АЦП и оснащенный двумя измерительными каналами с входным сопротивлением 50 Ом. Модель П-4132 ориентирована на анализ сигналов с частотами, приближающимися к миллиметровому диапазону волн, где традиционные осциллографы реального времени уже не могут обеспечить необходимую детализацию из-за ограничений по частоте дискретизации. Данный прибор использует стробоскопический метод, позволяющий достичь эффективной полосы 25 ГГц при частоте стробирования до 1 МГц, что делает его незаменимым инструментом для разработки и тестирования высокоскоростных цифровых интерфейсов, компонентов СВЧ-диапазона и систем оптической связи. Главное преимущество П-4132 перед классическими DSO-осциллографами с сопоставимой полосой — значительно более доступная цена при сохранении высочайшей точности измерений и расширенном функционале цифровой обработки сигналов.

Полоса 25 ГГц и стробоскопическая архитектура

Полоса пропускания 25 ГГц выводит осциллограф П-4132 в категорию приборов, способных анализировать не только основную частоту сигнала, но и его высшие гармоники с высоким уровнем достоверности. При измерении цифровых сигналов это позволяет корректно отображать фронты длительностью менее 20 пикосекунд, что критически важно при отладке линий передачи данных со скоростями 25 Гбит/с и выше. Стробоскопический принцип работы П-4132 заключается в том, что сигнал дискретизируется не в реальном времени, а методом последовательного стробирования в точках, сдвинутых во времени от момента запуска развертки. Благодаря частоте стробирования до 1 МГц и эффективной частоте дискретизации в эквивалентном времени, прибор способен восстанавливать форму сигнала с разрешением, недоступным для большинства осциллографов с 8-битным АЦП, тем более что здесь используется 16-битное преобразование, дающее динамический диапазон около 96 дБ.

• Полоса пропускания: 25 ГГц — позволяет видеть тонкую структуру высокочастотных импульсов и оценивать целостность сигнала.
• Метод дискретизации: стробоскопический с частотой стробирования до 1 МГц.
• Разрядность АЦП: 16 бит — обеспечивает высокое вертикальное разрешение и точность измерения малых отклонений.
• Сопротивление входа: 50 Ом — согласованно с высокочастотными СВЧ-трактами.

Глубокая синхронизация и восстановление тактовой частоты

Осциллограф П-4132 оснащен развитой системой синхронизации, которая включает внешний вход для сигнала синхронизации с частотой до 2,5 ГГц и возможностью применения делителя частоты вплоть до 15 ГГц. Это позволяет стабильно запускать развертку по сигналам с частотами, значительно превышающими частоту самого стробирования, что является ключевым условием для исследования сигналов в миллиметровом диапазоне. Дополнительно П-4132 имеет специализированный вход внешней синхронизации с функцией восстановления тактовой частоты (CDR — Clock Data Recovery) на скоростях до 11,3 Гбит/с. Эта возможность превращает осциллограф в мощный анализатор последовательных протоколов, позволяя формировать стробирующий импульс непосредственно из принимаемого цифрового потока без необходимости подачи отдельного тактового сигнала. Для инженеров, работающих с высокоскоростными последовательными шинами PCIe, SATA, USB 3.0 и 10G Ethernet, наличие CDR существенно упрощает процесс измерений и повышает точность построения глазковых диаграмм.

• Внешняя синхронизация: до 2,5 ГГц с делителем частоты до 15 ГГц.
• Восстановление тактовой частоты (CDR): до 11,3 Гбит/с для захвата сигналов без внешнего тактового канала.
• Дополнительный вход синхронизации: обеспечивает гибкость подключения в сложных испытательных стендах.
• Стабильность запуска: минимизация джиттера синхронизации для достоверных измерений временных параметров.

Измерение глазковых диаграмм и анализ целостности

Функционал автоизмерений осциллографа П-4132 включает более 100 параметров, охватывающих все аспекты анализа как временных, так и амплитудных характеристик. Центральное место в этом наборе занимает возможность построения и количественной оценки «глазковых» диаграмм для сигналов с не возвратом к нулю (NRZ) и с возвратом к нулю (RZ). Отображение гистограмм параметров напряжения и времени, режимы усреднения и послесвечения позволяют выявлять такие трудноуловимые эффекты, как межсимвольная интерференция, шум, джиттер и детерминированные искажения. Наличие маркерных измерений ΔU, ΔT, крутизны фронта (ΔU/ΔT) и частоты (F) обеспечивает инженера полным набором инструментов для детального анализа целостности сигналов. П-4132 позволяет измерять параметры джиттера с высокой степенью статистической достоверности, что критично при сертификации оборудования на соответствие требованиям промышленных стандартов.

• Автоизмерения: более 100 параметров, включая джиттер и измерения глазковых диаграмм NRZ/RZ.
• Гистограммы: построение распределений по напряжению и времени с возможностью наложения огибающей.
• Послесвечение и усреднение: выявление редких событий и повышение отношения сигнал/шум для периодических сигналов.
• Маркерные измерения: ручной расчет девиаций напряжения, времени, частоты и крутизны фронта.

Тест по маске и быстрый спектральный анализ

Возможность автоматизированного теста сигнала по «маске» делает осциллограф П-4132 полноценным инструментом для контроля качества на производственных линиях и в сертификационных лабораториях. В память прибора загружено более 160 предустановленных шаблонов масок, соответствующих актуальным международным стандартам, что позволяет мгновенно оценить соответствие сигнала заданным допускам без необходимости долгой настройки. Функция быстрого преобразования Фурье (БПФ), доступная одновременно в двух каналах, превращает П-4132 в анализатор спектра с полосой 25 ГГц, что дает возможность оценивать гармонический состав сигнала, находить паразитные частотные компоненты и измерять уровень нелинейных искажений. Математические функции прибора позволяют выполнять арифметические операции над сигналами с двух каналов, что особенно полезно при анализе дифференциальных пар и при вычислении коэффициента передачи четырехполюсников непосредственно в процессе измерений.

• Тест по маске: более 160 предустановленных шаблонов для быстрой верификации сигналов.
• БПФ: быстрое преобразование Фурье в 2-х каналах с анализом спектра до 25 ГГц.
• Математика сигналов: сложение, вычитание, умножение, фильтрация и интегрирование двух каналов.
• Статистика измерений: оценка разброса параметров в серии испытаний.

Осциллограф П-4132 занимает верхнюю позицию в линейке АКИП-4132, превосходя по полосе пропускания модель 4132/5 (15 ГГц) и существенно расширяя возможности синхронизации за счет встроенного CDR-входа до 11,3 Гбит/с. В то время как младшие версии ориентированы на общий анализ высокочастотных сигналов, П-4132 — это решение для профессиональных задач по сертификации высокоскоростных интерфейсов пятого поколения и разработки компонентов для систем связи с пропускной способностью, превышающей 10 Гбит/с. Портативный корпус массой 1,3 кг и универсальное питание 12 В через адаптер делают прибор одинаково удобным как для работы в лаборатории, так и для выездных испытаний непосредственно на объектах заказчика.
