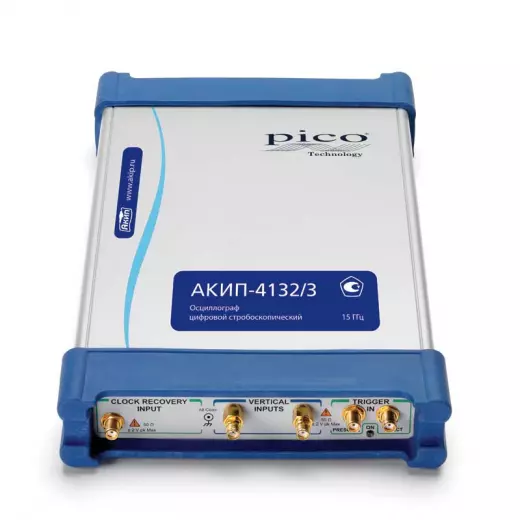

АКИП-4132/3 осциллограф

Осциллограф Акип 4132/3 представляет собой цифровой стробоскопический USB-осциллограф с двумя измерительными каналами и полосой пропускания 15 ГГц, использующий 16-битный АЦП для высокоточного анализа сигналов с сопротивлением входа 50 Ом. Модель П-4132 относится к профессиональному классу оборудования и предназначена для измерения параметров высокочастотных и сверхвысокочастотных сигналов, где критическое значение имеют минимальные искажения формы и точность оценки временных параметров. Благодаря стробоскопической архитектуре с частотой стробирования до 1 МГц, данный осциллограф обеспечивает эффективное разрешение, сопоставимое с приборами значительно более высокой ценовой категории, при этом сохраняя компактные размеры и малый вес 1,3 кг. П-4132 находит применение в задачах анализа целостности цифровых сигналов, при тестировании высокоскоростных линий передачи, в разработке СВЧ-компонентов, а также в процессе сертификации оборудования на соответствие требованиям отраслевых стандартов.

Стробоскопический принцип и полоса 15 ГГц

Осциллограф П-4132 использует стробоскопический метод преобразования сигнала, принципиально отличающийся от классической дискретизации в реальном времени. Стробоскопия предполагает, что измеряемый сигнал должен быть периодическим или повторяющимся: прибор производит выборку отсчетов в течение множества последовательных циклов, каждый раз сдвигая момент стробирования на небольшую величину, и постепенно «собирает» полную картину формы сигнала. Максимальная частота стробирования П-4132 составляет 1 МГц, что позволяет получать детализированное представление сигнала с полосой 15 ГГц без необходимости использования сверхдорогих высокоскоростных АЦП реального времени. Встроенный АЦП имеет разрядность 16 бит, что обеспечивает вертикальное разрешение в 65 536 уровней квантования — это существенно больше, чем у большинства цифровых осциллографов с 8-битным или 10-битным преобразователем, и дает преимущество при измерении малых отклонений сигнала на фоне больших постоянных уровней.

• Полоса пропускания: 15 ГГц — охватывает диапазон частот для анализа высокоскоростных цифровых протоколов и СВЧ-сигналов.
• Метод дискретизации: стробоскопический, частота стробирования до 1 МГц.
• АЦП: 16 бит — высокое разрешение для точного измерения амплитудных характеристик.
• Входное сопротивление: 50 Ом — согласовано с высокочастотными трактами для минимизации отражений.

Два канала и синхронизация с CDR

Наличие двух измерительных каналов в осциллографе П-4132 позволяет одновременно наблюдать и сравнивать два сигнала, что крайне важно при анализе дифференциальных пар, измерении задержек распространения, оценке фазовых соотношений и тестировании многоканальных устройств. Благодаря полноценной независимой обработке каждого канала, инженер может одновременно выполнять измерения на двух различных узлах схемы, что ускоряет процесс отладки и повышает достоверность результатов. Внешняя синхронизация П-4132 поддерживается на частотах до 2,5 ГГц с возможностью деления частоты вплоть до 15 ГГц, что обеспечивает стабильный запуск развертки даже по сигналам с частотами, превышающими частоту стробирования. Дополнительный вход внешней синхронизации оснащен функцией восстановления тактовой частоты (CDR) до 11,3 Гбит/с, позволяя привязать момент измерения непосредственно к потоку данных без необходимости подачи отдельного тактового сигнала.

• Число каналов: 2 — для сравнения и анализа взаимосвязей между сигналами.
• Внешняя синхронизация: до 2,5 ГГц с делителем частоты до 15 ГГц.
• CDR-вход: восстановление тактовой частоты до 11,3 Гбит/с для работы с последовательными данными.
• Независимая обработка: каждый канал имеет собственный тракт с 16-битным АЦП и памятью 32 кБ.

Глазковые диаграммы и статистика измерений

Осциллограф П-4132 предоставляет более 100 автоматических параметров, охватывающих все ключевые характеристики сигнала, включая амплитудные, временные и частотные измерения. Особое внимание в модели уделено возможности построения и анализа «глазковых» диаграмм для сигналов с кодировкой NRZ (без возврата к нулю) и RZ (с возвратом к нулю), что является основным инструментом оценки целостности высокоскоростных каналов передачи данных. Глазковая диаграмма позволяет визуально определить такие параметры, как джиттер, уровень шума, межсимвольную интерференцию и запас по амплитуде, а статистические измерения дают количественную оценку этих параметров. Дополнительно прибор поддерживает построение гистограмм распределения напряжения и времени, режимы усреднения для подавления случайных шумов, отображение огибающей для выявления экстремальных значений и режим послесвечения для визуализации редких событий и аномалий.

• Глазковые диаграммы: измерение параметров NRZ и RZ сигналов с вычислением джиттера и уровней шума.
• Автоизмерения: более 100 параметров с возможностью статистической обработки.
• Гистограммы: распределения по напряжению и времени для оценки стабильности сигнала.
• Режимы отображения: усреднение, огибающая, послесвечение для визуализации редких и случайных событий.

Математика, БПФ и тест по маске

Математические функции осциллографа П-4132 включают быстрое преобразование Фурье (БПФ) в двух каналах, что позволяет анализировать спектральный состав сигнала вплоть до частоты Найквиста, определяемой эффективной дискретизацией. БПФ дает возможность выявлять гармоники, паразитные частотные составляющие, оценивать уровень нелинейных искажений и исследовать модуляционные спектры. Кроме того, прибор поддерживает арифметические операции над формами сигналов (сложение, вычитание, умножение) и их интегрально-дифференциальные преобразования. Автоматизированный тест сигнала по «маске» с более чем 160 предустановленными шаблонами масок, соответствующими международным стандартам (включая Ethernet, USB, PCIe), превращает П-4132 в эффективное средство контроля соответствия сигналов на производственных линиях и в сертификационных лабораториях, позволяя быстро выявлять отклонения без ручной настройки.

• БПФ: быстрое преобразование Фурье в двух каналах для спектрального анализа.
• Математические операции: сложение, вычитание, умножение сигналов, интегрирование и дифференцирование.
• Тест по маске: более 160 предустановленных шаблонов для верификации соответствия стандартам.
• Интерфейсы: USB и LAN для дистанционного управления и передачи данных на ПК.

Осциллограф П-4132 занимает сбалансированную позицию в линейке АКИП-4132, предлагая полосу 15 ГГц и функцию восстановления тактовой частоты до 11,3 Гбит/с, что отличает его от базовой модели 4132/5, лишенной CDR-входа. По сравнению с флагманской версией 4132/4, обладающей полосой 25 ГГц, модель П-4132 обеспечивает оптимальное соотношение цены и возможностей для широкого круга задач, связанных с анализом сигналов в диапазоне до 15 ГГц, где требуются высокое разрешение АЦП и гибкая синхронизация, но нет необходимости в предельной полосе. Это делает П-4132 универсальным выбором для исследовательских лабораторий, отделов разработки и сертификационных центров, работающих с современными цифровыми интерфейсами и СВЧ-технологиями.
