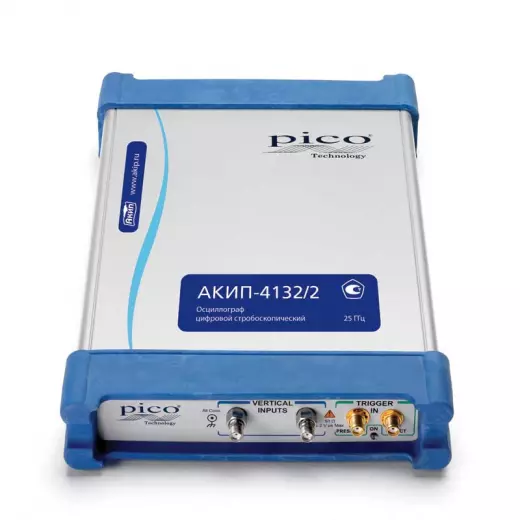

АКИП-4132/2 осциллограф

Осциллограф Акип 4132/2 представляет собой цифровой стробоскопический USB-осциллограф с двумя измерительными каналами, 16-битным АЦП и полосой пропускания 25 ГГц, предназначенный для прецизионного анализа высокочастотных сигналов с входным сопротивлением 50 Ом. Модель П-4132 обеспечивает эффективное разрешение в эквивалентном времени благодаря стробоскопическому методу с частотой стробирования до 1 МГц, что позволяет исследовать сигналы с частотами, недоступными для большинства осциллографов реального времени из-за ограничений по частоте дискретизации. Данный прибор ориентирован на инженеров-разработчиков высокоскоростных цифровых устройств, специалистов по целостности сигналов, а также на сертификационные лаборатории, занимающиеся тестированием оборудования на соответствие стандартам передачи данных. П-4132 выделяется в линейке АКИП-4132 своей максимальной полосой пропускания 25 ГГц и расширенным набором средств анализа, включая построение глазковых диаграмм, гистограмм и спектральный анализ на основе БПФ.

Полоса 25 ГГц и стробоскопическая дискретизация

Осциллограф П-4132 построен на основе стробоскопического принципа преобразования сигнала, который заключается в дискретизации периодического входного сигнала не в реальном времени, а путем последовательного взятия отсчетов в разных точках периода при каждом новом цикле стробирования. Такой подход позволяет при частоте стробирования до 1 МГц достичь эффективной полосы пропускания 25 ГГц, сохраняя при этом высокую точность измерений благодаря 16-битному АЦП. Модель П-4132 способна восстанавливать форму сигнала с разрешением, которое в десятки раз превышает возможности 8-битных осциллографов, что критически важно при анализе малых амплитудных искажений, исследовании шумов и джиттера. Максимальный объем памяти прибора составляет 32 кБ, что достаточно для сбора статистически значимых массивов данных при построении гистограмм, усреднении и анализе огибающей, а входное сопротивление 50 Ом обеспечивает согласование с большинством высокочастотных измерительных трактов без внесения дополнительных искажений.

• Полоса пропускания: 25 ГГц — позволяет исследовать гармоники сигналов вплоть до 5-го порядка для частот 5 ГГц.
• Стробоскопический метод: частота стробирования до 1 МГц для эквивалентного времени дискретизации.
• АЦП: 16 бит — вертикальное разрешение 65 536 уровней для точных амплитудных измерений.
• Сопротивление входа: 50 Ом — согласовано с СВЧ-трактами и высокочастотными кабелями.

Два канала и внешняя синхронизация

Наличие двух каналов в осциллографе П-4132 дает возможность одновременного наблюдения и сравнения двух сигналов, что необходимо при анализе дифференциальных пар, измерении фазовых сдвигов, оценке временных задержек между сигналами на разных участках схемы и при тестировании многоканальных устройств. Независимая обработка сигналов в каждом канале позволяет применять различные математические операции, маркерные измерения и настройки отображения одновременно на обоих входах, что существенно ускоряет процесс отладки. Внешняя синхронизация осциллографа П-4132 поддерживается на частотах до 2,5 ГГц, а с помощью встроенного делителя частоты возможно синхронизировать развертку по сигналам с частотой до 15 ГГц. Это дает возможность стабильно запускать стробирование даже при работе с сигналами, значительно превышающими частоту стробирования, и обеспечивает высокую точность измерений при анализе сложных модулированных сигналов.

• Число каналов: 2 — для одновременного измерения и сравнения сигналов.
• Внешняя синхронизация: до 2,5 ГГц с делителем частоты до 15 ГГц.
• Гибкость запуска: стабильный запуск развертки по сложным высокочастотным сигналам.
• Независимые каналы: отдельная обработка и математические операции для каждого входа.

Глазковые диаграммы и гистограммы

Осциллограф П-4132 оснащен развитым измерительным функционалом, включающим более 100 автоматических параметров, охватывающих все ключевые характеристики сигналов — от амплитудных и временных до частотных и статистических. Центральное место в этом наборе занимает возможность построения и количественного анализа глазковых диаграмм для сигналов с кодировкой NRZ (без возврата к нулю) и RZ (с возвратом к нулю), позволяющая оценить целостность канала передачи данных, уровень джиттера, межсимвольную интерференцию и запас по шуму. Отображение гистограмм распределения параметров напряжения и времени дает наглядное представление о стабильности сигнала, а режимы усреднения и огибающей помогают подавить случайную составляющую шума и выделить систематические искажения. Режим послесвечения наглядно демонстрирует редкие события и кратковременные аномалии, которые могут быть пропущены при обычном отображении.

• Автоизмерения: более 100 параметров, включая джиттер и измерения глазковых диаграмм.
• Глазковые диаграммы: анализ сигналов NRZ и RZ для оценки целостности высокоскоростных каналов.
• Гистограммы: распределения по напряжению и времени для статистической оценки параметров.
• Режимы отображения: усреднение, огибающая, послесвечение для выявления систематических и редких событий.

БПФ, математика и тест по маске

Функция быстрого преобразования Фурье (БПФ) в осциллографе П-4132 доступна одновременно в двух каналах, что дает возможность проводить спектральный анализ сигналов в широкой полосе частот, ограниченной 25 ГГц, и выявлять паразитные гармоники, интермодуляционные искажения и шумовые составляющие спектра. Математические операции с сигналами включают арифметические действия (сложение, вычитание, умножение) над формами с двух каналов, а также интегрирование и дифференцирование, что позволяет вычислять такие производные параметры, как энергия импульса или скорость нарастания фронта. Автоматизированный тест сигнала по «маске» с более чем 160 предустановленными шаблонами масок, соответствующими международным стандартам передачи данных, превращает П-4132 в инструмент контроля качества на производстве, позволяя оперативно проверять выходные сигналы устройств на соответствие допускам без необходимости ручной настройки критериев.

• БПФ: быстрое преобразование Фурье в 2-х каналах для спектрального анализа до 25 ГГц.
• Математические функции: сложение, вычитание, умножение, интегрирование, дифференцирование сигналов.
• Тест по маске: более 160 предустановленных шаблонов для сертификации и контроля качества.
• Интерфейсы: USB и LAN для дистанционного управления и интеграции в автоматизированные системы.

Осциллограф П-4132 является флагманской моделью в серии АКИП-4132, обеспечивая максимальную полосу пропускания 25 ГГц среди всех версий линейки. В отличие от моделей 4132/3 и 4132/5, оснащенных полосой 15 ГГц, П-4132 позволяет исследовать сигналы в более высокочастотном диапазоне, что необходимо при работе с новейшими интерфейсами, такими как PCIe Gen 5, 25G Ethernet и высокоскоростными последовательными каналами. По сравнению с моделью 4132/4, имеющей аналогичную полосу 25 ГГц, но дополненной входом восстановления тактовой частоты до 11,3 Гбит/с, П-4132 представляет собой более доступное решение для задач, где не требуется встроенный CDR, но необходима полоса 25 ГГц и весь набор измерительных и математических функций. Компактный корпус массой 1,3 кг и питание 12 В через универсальный адаптер делают эту модель удобной как для стационарной работы, так и для использования в выездных лабораториях и на производственных площадках.
