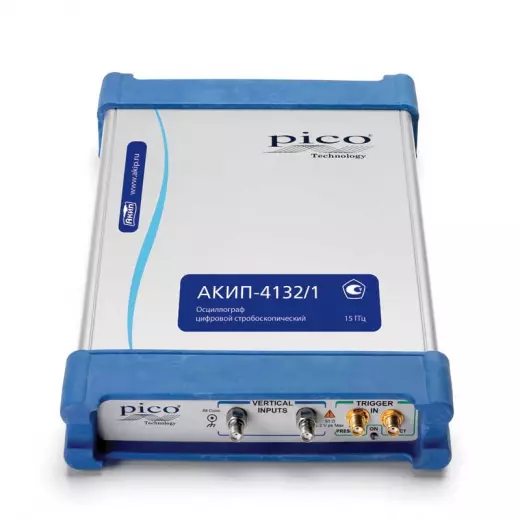

АКИП-4132/1 осциллограф

Осциллограф Акип 4132/1 представляет собой цифровой стробоскопический USB-осциллограф с двумя каналами, 16-битным АЦП и полосой пропускания 15 ГГц, обеспечивающий высокоточный анализ сигналов при входном сопротивлении 50 Ом. Модель П-4132 является базовой в линейке АКИП-4132, предлагая оптимальный набор характеристик для решения широкого круга задач по анализу высокочастотных сигналов без избыточной полосы пропускания, которая может быть не востребована в прикладных исследованиях. Стробоскопический принцип работы с частотой стробирования до 1 МГц позволяет данному прибору достигать эффективной дискретизации, достаточной для корректного восстановления сигналов с частотами до 15 ГГц, при этом 16-битное разрешение АЦП обеспечивает беспрецедентную для осциллографов этого класса точность измерения амплитуд. П-4132 ориентирован на инженерные лаборатории, сервисные центры и производственные участки, где требуется надежный инструмент для контроля качества высокоскоростных устройств, а также для исследовательских задач в области разработки компонентов связи и цифровой электроники.

Полоса 15 ГГц и 16-битный АЦП

Осциллограф П-4132 имеет полосу пропускания 15 ГГц, что делает его пригодным для измерения сигналов в диапазоне сверхвысоких частот, включая анализ гармонического состава сигналов с несущей до 3–5 ГГц с учетом пятой гармоники. Благодаря 16-битному аналого-цифровому преобразователю прибор обеспечивает вертикальное разрешение 65 536 уровней квантования, что в 256 раз выше, чем у стандартных 8-битных осциллографов. Это позволяет различать малые изменения амплитуды сигнала на фоне больших постоянных составляющих, точно измерять параметры шумов и пульсаций, а также проводить прецизионные измерения в цепях с высоким динамическим диапазоном. Максимальный объем памяти П-4132 составляет 32 кБ, что достаточно для накопления статистических данных при построении гистограмм и усреднении, а входное сопротивление 50 Ом обеспечивает минимальные искажения при подключении к высокочастотным трактам.

• Полоса пропускания: 15 ГГц — для анализа сигналов в СВЧ-диапазоне и высокоскоростных цифровых интерфейсов.
• АЦП: 16 бит — высокое вертикальное разрешение для прецизионных амплитудных измерений.
• Сопротивление входа: 50 Ом — согласование с высокочастотными линиями передачи.
• Память: 32 кБ на канал для сбора статистических массивов.

Два канала и система синхронизации

Два измерительных канала осциллографа П-4132 позволяют одновременно исследовать два сигнала, что необходимо при измерении фазовых сдвигов, анализе дифференциальных сигналов, сравнении входных и выходных характеристик усилителей и фильтров, а также при отладке цифровых шин, где требуется контроль сигналов данных и тактовой частоты. Каждый канал работает независимо и имеет собственный тракт обработки с 16-битным АЦП, что гарантирует идентичность характеристик и исключает взаимное влияние. Внешняя синхронизация осциллографа П-4132 поддерживается по сигналу с частотой до 2,5 ГГц, а с помощью встроенного делителя частоты возможно запускать развертку от сигналов с частотой вплоть до 15 ГГц, что обеспечивает стабильный запуск стробирования даже при работе с высокочастотными периодическими последовательностями.

• Число каналов: 2 — для одновременного измерения и сравнения двух сигналов.
• Внешняя синхронизация: до 2,5 ГГц с делителем частоты до 15 ГГц.
• Независимые каналы: каждый канал имеет собственный 16-битный АЦП и память 32 кБ.
• Гибкость запуска: стабильный триггер по высокочастотным периодическим сигналам.

Глазковые диаграммы и статистические методы

Осциллограф П-4132 предоставляет более 100 автоматических измерений, охватывающих амплитудные, временные и частотные параметры, включая измерение джиттера, времени нарастания и спада, периодов и частот, а также вычисление соотношений сигнал-шум. Возможность построения глазковых диаграмм для сигналов NRZ и RZ делает П-4132 эффективным инструментом для оценки качества передачи данных в высокоскоростных каналах, визуализации открытости «глаза» и количественной оценки запасов по амплитуде и времени. Отображение гистограмм распределения параметров напряжения и времени позволяет оценить стабильность сигнала и выявить случайные и систематические отклонения, а режимы усреднения и огибающей помогают подавить шум и выделить детерминированную составляющую. Режим послесвечения дополнительно дает возможность визуализировать редкие события, которые могут быть связаны с кратковременными сбоями или помехами.

• Автоматические измерения: более 100 параметров, включая измерения глазковых диаграмм NRZ и RZ.
• Гистограммы: статистическое распределение параметров по напряжению и времени.
• Режимы отображения: усреднение, огибающая, послесвечение для подавления шума и выявления редких событий.
• Измерение джиттера: количественная оценка временных флуктуаций сигнала.

БПФ, математика и тест по маске

Осциллограф П-4132 оснащен функциями быстрого преобразования Фурье (БПФ), доступными для двух каналов, что позволяет проводить спектральный анализ сигналов в диапазоне до 15 ГГц и выявлять гармонические искажения, паразитные составляющие и шумовые компоненты спектра. БПФ в данном приборе выполняется с использованием 16-битных данных, что обеспечивает высокую динамическую точность спектральных оценок. Математические операции над сигналами включают арифметические действия между каналами (сложение, вычитание, умножение), а также интегрирование и дифференцирование, позволяя вычислять производные параметры сигналов непосредственно на экране осциллографа. Автоматизированный тест по маске с более чем 160 предустановленными шаблонами, соответствующими международным стандартам, дает возможность быстро проверять сигналы на соответствие заданным допускам, что особенно важно при проведении входного контроля комплектующих и сертификации готовых устройств.

• БПФ: быстрое преобразование Фурье в 2-х каналах для спектрального анализа до 15 ГГц.
• Математические функции: сложение, вычитание, умножение, интегрирование, дифференцирование.
• Тест по маске: более 160 предустановленных шаблонов для контроля соответствия стандартам.
• Интерфейсы: USB и LAN для дистанционного управления и передачи данных.

Осциллограф П-4132 является базовой моделью в линейке АКИП-4132, предлагая полосу 15 ГГц и стандартный набор измерительных функций без дополнительных опций, таких как вход восстановления тактовой частоты или расширенная полоса до 25 ГГц. Он позиционируется как наиболее доступное решение для задач, не требующих предельной полосы пропускания, но при этом нуждающихся в высоком вертикальном разрешении 16-битного АЦП и полном наборе методов анализа сигналов. Ближайшей моделью в линейке является АКИП-4132/3, которая также имеет полосу 15 ГГц, но дополнена функцией восстановления тактовой частоты до 11,3 Гбит/с, что позволяет использовать её для анализа последовательных протоколов без внешнего сигнала тактирования. Таким образом, выбор между П-4132 и старшими версиями определяется необходимостью в функциях CDR или расширенной полосе до 25 ГГц, тогда как П-4132 остается рациональным решением для большинства стандартных измерительных задач.

Покупка АКИП-4132/1 осциллограф в BESTKIP

Купить АКИП-4132/1 осциллограф можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем, когда П-4132 оптимален, а когда стоит рассмотреть другую модель линейки.
