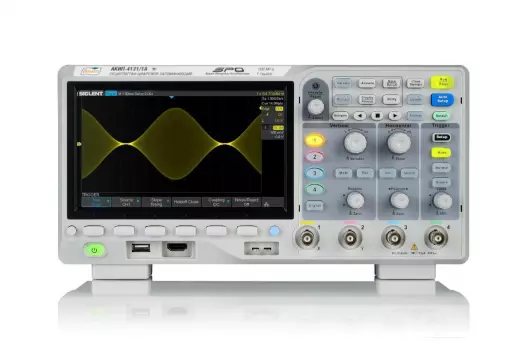

АКИП-4131/1А Осциллограф

Осциллограф Акип 4131/1А представляет собой четырёхканальный цифровой прибор с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц, предназначенный для широкого круга задач — от учебных лабораторий до сервисных центров и производственного контроля. Модель П-4131 выделяется в линейке «Акип» возможностью одновременного анализа четырёх сигналов с построением диаграмм Боде для амплитудно-частотных характеристик, что ранее было доступно только в приборах более высокого класса. При оснащении опциональным логическим анализатором на 16 каналов осциллограф П-4131 превращается в гибридную систему для отладки цифро-аналоговых устройств, а встроенные режимы сегментированной памяти и HISTORY обеспечивают надёжный захват редких событий. Скорость обновления экрана до 400 000 осциллограмм в секунду гарантирует высокую информативность при наблюдении сложных модулированных сигналов, а масса 2,6 кг делает модель удобной для перемещения между рабочими местами. В отличие от двухканальных версий, осциллограф Акип 4131/1А уже в базе поддерживает декодирование шин I2C, SPI, UART/RS232, CAN и LIN, что существенно расширяет его применение в автомобильной и промышленной электронике.

Четыре аналоговых канала и дискретизация

Осциллограф П-4131 оснащён четырьмя аналоговыми каналами с полосой 100 МГц каждый, что позволяет одновременно контролировать до четырёх точек исследуемой схемы — например, все фазы трёхфазного инвертора плюс сигнал управления или тактовую линию и три шины данных в цифровом тракте. Частота дискретизации 1 ГГц в реальном времени даёт 10 отсчётов на период сигнала 100 МГц, обеспечивая достоверное восстановление формы с минимальными искажениями. Восьмибитный АЦП в сочетании с интерполяцией Sin X/х гарантирует плавное отображение синусоидальных сигналов, а линейная интерполяция применяется для точного анализа прямоугольных импульсов и коротких выбросов. Входное сопротивление 1 МОм стандартно для пассивных пробников, что делает осциллограф П-4131 совместимым с любыми распространёнными щупами 1:1 и 1:10 без дополнительных согласующих устройств.

• Число каналов: 4 — идеальное решение для контроля многофазных цепей и параллельных цифровых шин.
• Полоса пропускания: 100 МГц — охватывает большинство сигналов в микроконтроллерных системах и аудиотрактах.
• Частота дискретизации: 1 ГГц — достоверный захват фронтов длительностью около 3,5 нс.
• Сопротивление входа: 1 МОм — универсальный импеданс для всех типов пассивных щупов.

Глубина памяти и поиск событий

Осциллограф П-4131 оборудован максимальной памятью 14 МБ, что позволяет записывать длительные последовательности сигналов с высоким разрешением — например, несколько секунд работы сетевого фильтра или полный цикл запуска импульсного блока питания. Режим сегментированной памяти эффективно использует доступный объём, фиксируя только участки вокруг события триггера, что критично при анализе пакетных протоколов и редких сбоев. Режим HISTORY сохраняет последние захваты в циклическом буфере, давая возможность прокрутки и повторного анализа уже после остановки сбора — это незаменимо при отладке нестабильных устройств, где событие может произойти один раз за несколько минут. Встроенная «Поисковая машина» (Search) позволяет задавать пользовательские условия поиска по амплитуде, длительности или логическому состоянию, автоматически находя все нужные события в длинной записи без утомительного ручного просмотра.

• Объём памяти: 14 МБ — достаточен для захвата длительных переходных процессов на высоких частотах.
• Сегментированная память: экономия буфера для регистрации только значимых фрагментов сигнала.
• Режим HISTORY: история предыдущих осциллограмм для ретроспективного анализа.
• Поиск событий: автоматическое маркирование и переход к точкам, удовлетворяющим критериям.

Декодирование шин и диаграммы Боде

Осциллограф П-4131 уже в стандартной комплектации умеет синхронизироваться и декодировать последовательные протоколы I2C, SPI, UART/RS232, CAN и LIN, отображая содержимое пакетов в удобной табличной форме на экране. Это позволяет проводить глубокую отладку цифровых интерфейсов без подключения внешних анализаторов, экономя время и рабочее пространство. Уникальной для данного класса является функция построения диаграмм Боде — амплитудно-частотный анализ, который превращает осциллограф П-4131 в инструмент для оценки частотных характеристик фильтров, усилителей и систем автоматического регулирования. Опционально прибор может быть дополнен 16 логическими каналами, что даёт возможность параллельного контроля цифровых и аналоговых сигналов, а также функциональным генератором до 25 МГц для создания тестовых воздействий.

• Декодирование шин: I2C, SPI, UART, CAN, LIN — стандартно, без дополнительных опций.
• Диаграммы Боде: встроенный анализ АЧХ — редкая функция для осциллографов данной ценовой категории.
• Логические каналы: 16 (опция) — гибридный режим осциллографа и логического анализатора.
• Генератор опция: до 25 МГц — встроенный источник тестовых сигналов для проверки схем.

Интерфейсы, дисплей и визуализация

Осциллограф П-4131 оснащён TFT-дисплеем диагональю 17,8 см с разрешением 800x480, обеспечивающим чёткое отображение сигналов и измерительной информации на ярко освещённом рабочем месте. Скорость обновления экрана до 400 000 осциллограмм в секунду гарантирует высокую плотность отображения, позволяя визуально оценивать распределение амплитуд и выявлять редкие выбросы, которые на приборах с низкой частотой обновления остаются невидимыми. Интерфейсы USB и LAN обеспечивают удалённое управление, передачу данных и интеграцию в автоматизированные стенды, а опциональный USB/Wi-Fi адаптер позволяет организовать беспроводную связь для мобильного мониторинга. Масса 2,6 кг и компактные габариты делают осциллограф П-4131 удобным для переноски, а автоматические измерения до 38 параметров и курсорные функции обеспечивают быструю и точную оценку сигналов без переключения на другие приборы.

• Дисплей: TFT 17,8 см (800x480) — достаточная площадь для одновременного отображения четырёх сигналов и таблицы параметров.
• Скорость обновления: до 400 000 осц./сек — высокая вероятность захвата редких аномалий.
• Интерфейсы: USB, LAN, опционально Wi-Fi — гибкие варианты подключения.
• Масса: 2,6 кг — один из самых лёгких приборов в классе четырёхканальных осциллографов.

По сравнению с младшей моделью АКИП-4131/3А (два канала, 50 МГц), осциллограф П-4131 предлагает вдвое большую полосу и удвоенное число каналов, а также встроенное декодирование CAN/LIN и функцию построения диаграмм Боде, отсутствующую в базовых версиях. В отличие от старшей модели АКИП-4134/1А с полосой 350 МГц, осциллограф П-4131 ориентирован на повседневные задачи сервисных центров и учебных лабораторий, где частота 100 МГц является оптимальной для подавляющего большинства измерений, а наличие 14 МБ памяти и возможности расширения логическими каналами делает его универсальным инструментом без избыточной стоимости.

Покупка АКИП-4131/1А Осциллограф в BESTKIP

Купить АКИП-4131/1А Осциллограф можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда П-4131 оптимален, а когда стоит рассмотреть другую модель линейки.
