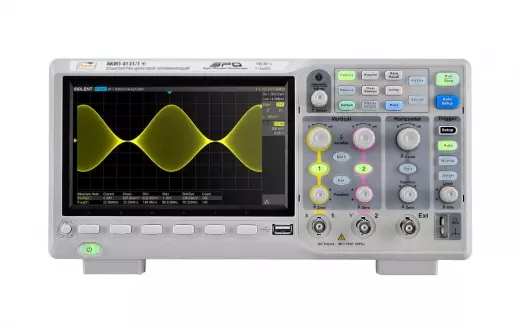

АКИП-4131/1 Осциллограф

Осциллограф Акип 4131/1 представляет собой двухканальную цифровую модель начального уровня с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц, построенную на базе 8-битного АЦП и оснащённую памятью 14 МБ. Главная задача П-4131 — обеспечить доступный вход в мир профессиональных измерений без ущерба для ключевых функций: декодирование основных последовательных протоколов, режимы сегментированной памяти и HISTORY, а также скорость обновления экрана до 400 000 осциллограмм в секунду. Данная модель ориентирована на сервисные центры, учебные лаборатории и инженеров, работающих с сигналами в низко- и среднечастотном диапазоне, где два канала полностью покрывают потребности в одновременном сравнении сигналов. В отличие от четырёхканальной версии П-4131/2А, данная модификация имеет упрощённую структуру, сохраняя при этом все аналитические возможности, включая автоматические измерения до 38 параметров и математические функции с БПФ. Осциллограф П-4131 комплектуется 7-дюймовым TFT-экраном с разрешением 800×480 пикселей, а его масса составляет всего 2,5 кг, что делает прибор мобильным и удобным для ежедневной эксплуатации.

Два канала и полоса 100 МГц

Осциллограф П-4131 оснащён двумя независимыми аналоговыми каналами с полосой пропускания 100 МГц, что позволяет одновременно наблюдать и сравнивать два сигнала, например, входной и выходной сигналы усилителя, тактовые частоты в цифровых схемах или форму тока и напряжения в источниках питания. Полоса 100 МГц является оптимальным выбором для большинства задач ремонта бытовой электроники, диагностики импульсных блоков питания, отладки микроконтроллерных систем и работы с датчиками. Входное сопротивление 1 МОм совместимо с широким спектром пассивных щупов с коэффициентами деления 1:1 и 10:1, которые обычно входят в комплект. Максимальное входное напряжение ограничено стандартными 300 В (пик), что покрывает большинство лабораторных и сервисных применений.

• Число каналов: 2 — достаточное для большинства измерений: сравнение фаз, анализ передачи сигнала через устройство, дифференциальные измерения.
• Полоса пропускания: 100 МГц — позволяет измерять сигналы с длительностью фронтов до 3,5 нс, что актуально для ТТЛ и КМОП-логики.
• Входное сопротивление: 1 МОм — стандарт для пассивных щупов, обеспечивает минимальное шунтирование высокоомных цепей.
• Частота дискретизации: 1 ГГц — гарантирует до 10 точек на период сигнала частотой 100 МГц для корректного восстановления формы.

Память и скорость обновления

Объём памяти осциллографа П-4131 составляет 14 МБ, что для двухканального прибора даёт достаточную глубину захвата для анализа длительных процессов, таких как одиночные пакеты данных в последовательных шинах. При частоте дискретизации 1 ГГц этот объём позволяет записать около 14 мс сигнала на каждом канале, что эквивалентно, например, полному кадру протокола I2C или нескольким десяткам пакетов UART. Режим сегментированной памяти повышает эффективность использования буфера, позволяя записывать только сегменты, соответствующие условиям триггера, а функция HISTORY даёт возможность прокручивать до нескольких сотен последних осциллограмм. Скорость обновления экрана до 400 000 осциллограмм в секунду характерна для более дорогих моделей и в П-4131 реализована благодаря оптимизированному алгоритму обработки, что заметно снижает вероятность пропуска редких событий.

• Максимальный объём памяти: 14 МБ — достаточен для захвата длинных последовательностей без снижения частоты дискретизации.
• Скорость обновления: до 400 000 осц./сек. — один из лучших показателей в бюджетном сегменте, обеспечивающий высокую вероятность обнаружения сбоев.
• Режим сегментированной памяти: оптимизирует использование памяти для захвата редких событий, например, одиночных сбоев в линии данных.
• Режим HISTORY: позволяет сохранять и просматривать архив захватов, облегчая анализ без повторного подключения к устройству.

Измерения и декодирование протоколов

Осциллограф П-4131 поддерживает до 38 автоматически вычисляемых параметров сигнала, включая амплитудные (Vpp, Vavg, Vrms), временные (период, частота, длительность импульса) и специализированные (фазовый сдвиг, коэффициент заполнения). Курсорные измерения доступны как в ручном, так и в автоматическом режиме, с возможностью привязки курсоров к активной осциллограмме. Встроенный математический процессор включает сложение, вычитание и умножение сигналов, а также быстрое преобразование Фурье (БПФ) для анализа спектрального состава сигнала. Важным преимуществом является поддержка декодирования последовательных протоколов I2C, SPI, UART/RS232, CAN и LIN, что позволяет просматривать расшифрованные команды и данные прямо на экране осциллографа, что делает П-4131 полноценным инструментом для диагностики цифровых интерфейсов.

• Автоматические параметры: до 38 — охватывают основные измерения, необходимые для быстрой оценки характеристик сигнала.
• Декодирование протоколов: I2C, SPI, UART, CAN, LIN — стандартно встроено, без необходимости покупки дополнительных опций.
• БПФ: позволяет визуализировать спектр сигнала и выявлять гармоники, шумовые составляющие и паразитные частоты.
• Математические функции: сложение/вычитание каналов, умножение, интегрирование — для преобразования сигналов в реальном времени.

Интерфейсы и управление

Осциллограф П-4131 укомплектован интерфейсами USB и LAN, что обеспечивает удобное подключение к персональному компьютеру для удалённого управления и передачи данных. Через LAN-порт прибор может быть включён в автоматизированную систему тестирования, поддерживая протоколы SCPI для программирования измерений. USB-порт позволяет подключать флеш-накопители для сохранения осциллограмм, настроек и скриншотов, а также обновлять прошивку. Управление осуществляется через переднюю панель с интуитивно понятными кнопками и ручками, а 7-дюймовый TFT-экран с разрешением 800×480 обеспечивает качественное отображение формы сигнала с детализацией, достаточной для профессиональной работы. Вес 2,5 кг делает П-4131 удобным для перемещения между лабораторными стендами и использования в выездных условиях.

• Интерфейсы: USB и LAN — обеспечивают гибкие способы подключения и интеграции в современные рабочие процессы.
• Дисплей: TFT 17,8 см, 800×480 — чёткое отображение двух каналов, меню и таблиц измерений.
• Масса: 2,5 кг — лёгкий и компактный, не занимает много места на рабочем столе.
• Совместимость: работа с внешними устройствами через LAN для построения многоприборных измерительных комплексов.

В семействе осциллографов Акип модель 4131/1 является базовой двухканальной версией, в отличие от четырёхканальной П-4131/2А с той же полосой 100 МГц, но удвоенным числом входов и аналогичной памятью. По сравнению с младшими моделями других производителей, П-4131 выгодно отличается наличием декодирования протоколов, режимов сегментированной памяти и HISTORY, что обычно доступно только в более дорогих приборах. Модель П-4131/1 занимает нишу доступного, но функционально насыщенного инструмента для сервисных инженеров, студентов и радиолюбителей, которым нужна надёжная диагностика цифровых и аналоговых сигналов без переплаты за неиспользуемые возможности. При этом массу 2,5 кг и наличие LAN-порта можно считать преимуществами, позволяющими встраивать прибор в удалённые измерительные системы и лабораторные стенды.
