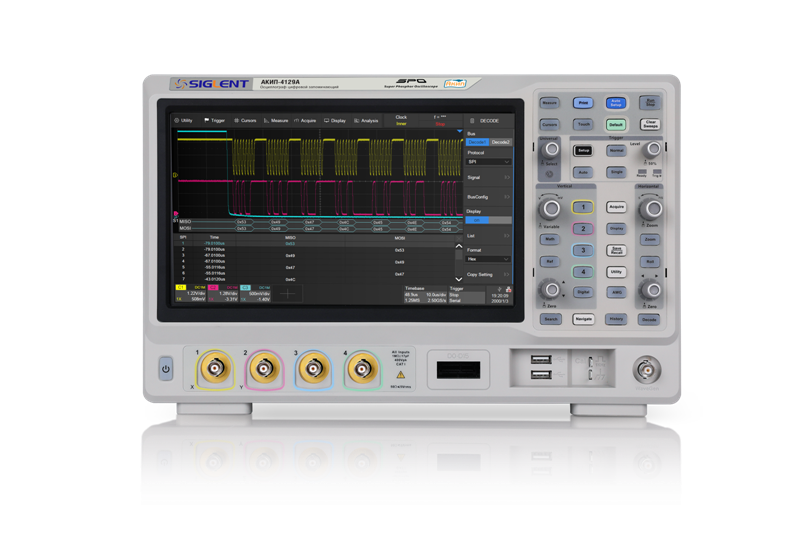

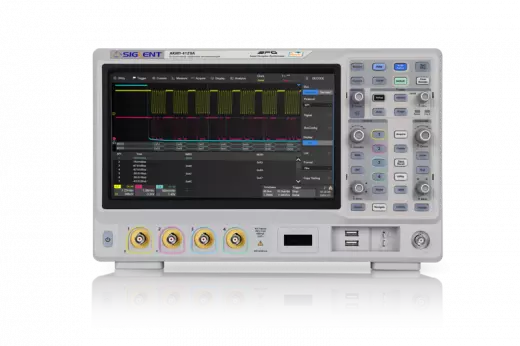

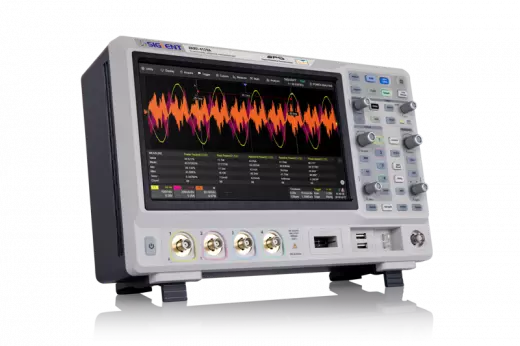

АКИП-4129А осциллограф + опция 200а

Осциллограф Акип 4129А + опция 200а представляет собой четырёхканальный цифровой прибор с полосой пропускания 200 МГц и частотой дискретизации 2 ГГц, построенный на базе переключаемого АЦП с разрядностью 8 и 10 бит. Модель 200 примечательна возможностью программного расширения полосы до 500 МГц, что позволяет адаптировать прибор под растущие требования без замены оборудования, а также увеличенным до 10 бит разрешением в полосе до 100 МГц. Благодаря 4 аналоговым каналам, поддержке до 16 логических каналов (опция) и декодированию шин I2C, SPI, UART, CAN, LIN, осциллограф 200 становится эффективным инструментом для отладки сложных встраиваемых систем в сервисных центрах и лабораториях. Прибор оснащён сенсорным TFT-дисплеем с диагональю 25,65 см, высокой скоростью обновления до 500 000 осциллограмм/с и режимом сегментированной памяти, что гарантирует быстрый захват и визуализацию даже редких событий. Модель 200 в линейке АКИП занимает позицию универсального четырёхканального осциллографа с возможностью апгрейда по полосе, что выгодно отличает её от младших версий с фиксированными характеристиками.

Разрядность и гибкость АЦП

Осциллограф 200 использует прецизионный АЦП с переключаемой разрядностью, предоставляя инженеру выбор между скоростью и точностью оцифровки в зависимости от измеряемого сигнала.

• Разрядность 8 бит: стандартный режим на всей полосе 200 МГц, обеспечивающий динамический диапазон 48 дБ, достаточный для большинства цифровых и импульсных измерений.
• Режим 10 бит: активируется в полосе до 100 МГц при длине памяти 100 МБ, повышая отношение сигнал/шум на 12 дБ и позволяя различать сигналы с амплитудой менее 1 мВ на фоне шумов.
• Программное расширение: возможность увеличения полосы пропускания до 500 МГц через приобретение лицензионного ключа — это превращает модель 200 в прибор более высокого класса без физической модернизации.

Данные опции делают осциллограф 200 инвестиционно привлекательным: вы платите за текущие задачи, но сохраняете возможность расширения характеристик по мере усложнения проектов.

Полоса и дискретизация

Полоса пропускания 200 МГц и максимальная частота дискретизации 2 ГГц позволяют осциллографу 200 с высокой точностью воспроизводить сигналы с быстрыми фронтами и высокочастотные составляющие.

• Полоса пропускания: 200 МГц — гарантирует корректное отображение сигналов до 200 МГц с ослаблением не более -3 дБ, что охватывает большинство задач по ремонту компьютерной техники, периферии и блоков питания.
• Частота дискретизации: 2 ГГс/с в реальном времени и до 20 ГГс/с в режиме эквивалентной выборки — позволяет захватывать фронты длительностью до 500 пс.
• Интерполяция: Sin X/x и линейная — алгоритмы восстановления сигнала между отсчетами; Sin X/x предпочтительна для гладких сигналов, линейная — для прямоугольных импульсов с крутыми фронтами.

Сочетание полосы 200 МГц и дискретизации 2 ГГц даёт запас по частоте Найквиста (коэффициент передискретизации 10), что исключает появление ложных частотных составляющих при оцифровке.

Память и режим HISTORY

Осциллограф 200 оснащён памятью 200 МБ на каждый из четырёх каналов, что позволяет записывать длительные последовательности с высоким разрешением, а режим HISTORY даёт возможность анализировать предыдущие захваты.

• Объём памяти: 200 МБ на канал обеспечивает запись до 200 миллионов отсчётов; при частоте 2 ГГц это эквивалентно 100 мс непрерывного сигнала — достаточно для полного цикла работы большинства контроллеров.
• Сегментированная память: автоматически разбивает буфер на сегменты по событию триггера, записывая только релевантные участки и экономя ресурсы для длительных сессий мониторинга (до 5000 сегментов).
• Режим HISTORY: сохраняет последние захваченные осциллограммы с возможностью их последовательного просмотра, что критично при поиске случайных сбоев, джиттера или кратковременных помех в шинах данных.

Данный функционал особенно ценен при отладке протоколов с длительными паузами (CAN, LIN) и при анализе переходных процессов в силовой электронике.

Управление и интерфейсы

Осциллограф 200 оборудован современным сенсорным экраном и полным набором интерфейсов для интеграции в автоматизированные измерительные комплексы.

• Дисплей: TFT с диагональю 25,65 см (10,1 дюйма), разрешением 1024x600 и ёмкостным сенсорным управлением, поддерживающим мультитач-жесты для масштабирования и навигации по временной шкале.
• Интерфейсы: USB и LAN (Ethernet) — стандартные порты для подключения к ПК, управления через SCPI-команды и передачи больших массивов данных на внешний хост.
• Опции расширения: логический анализатор на 16 каналов (синхронный захват цифровых сигналов), функциональный генератор до 50 МГц (синус, меандр, произвольные формы) и декодирование дополнительных протоколов (I2S, MIL-1553, FlexRay, CAN FD).
• Поисковая машина Search: автоматический поиск событий по заданным критериям (передний фронт, длительность импульса, код на шине) с визуальной подсветкой — ускоряет локализацию ошибок в несколько раз.

Масса осциллографа 200 составляет 3,9 кг, что делает его стационарным, но достаточно лёгким для перемещения в пределах рабочего места. Входное сопротивление 50 Ом и 1 МОм с возможностью переключения позволяет подключать как высокочастотные согласованные тракты, так и стандартные пассивные щупы.

В сравнении с моделью АКИП-4129А (базовая версия с полосой 100 МГц и памятью 100 МБ), осциллограф 200 имеет вдвое большую полосу пропускания, удвоенную глубину памяти и расширенный до 10 бит режим АЦП в полосе до 100 МГц. При этом возможность программного апгрейда полосы до 500 МГц отсутствует у младших моделей серии, что делает версию 200 стратегически гибким решением для лабораторий, где требования к частотному диапазону могут возрасти в процессе разработки. Четырёхканальная архитектура и расширенный набор интерфейсов позиционируют осциллограф 200 как основной рабочий инструмент для инженеров-электронщиков, специализирующихся на цифровой и смешанной сигнальной электронике.

Покупка АКИП-4129А осциллограф + опция 200а в BESTKIP

Купить АКИП-4129А осциллограф + опция 200а можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним 200 с соседними индексами по полосе, каналам и дискретизации.
