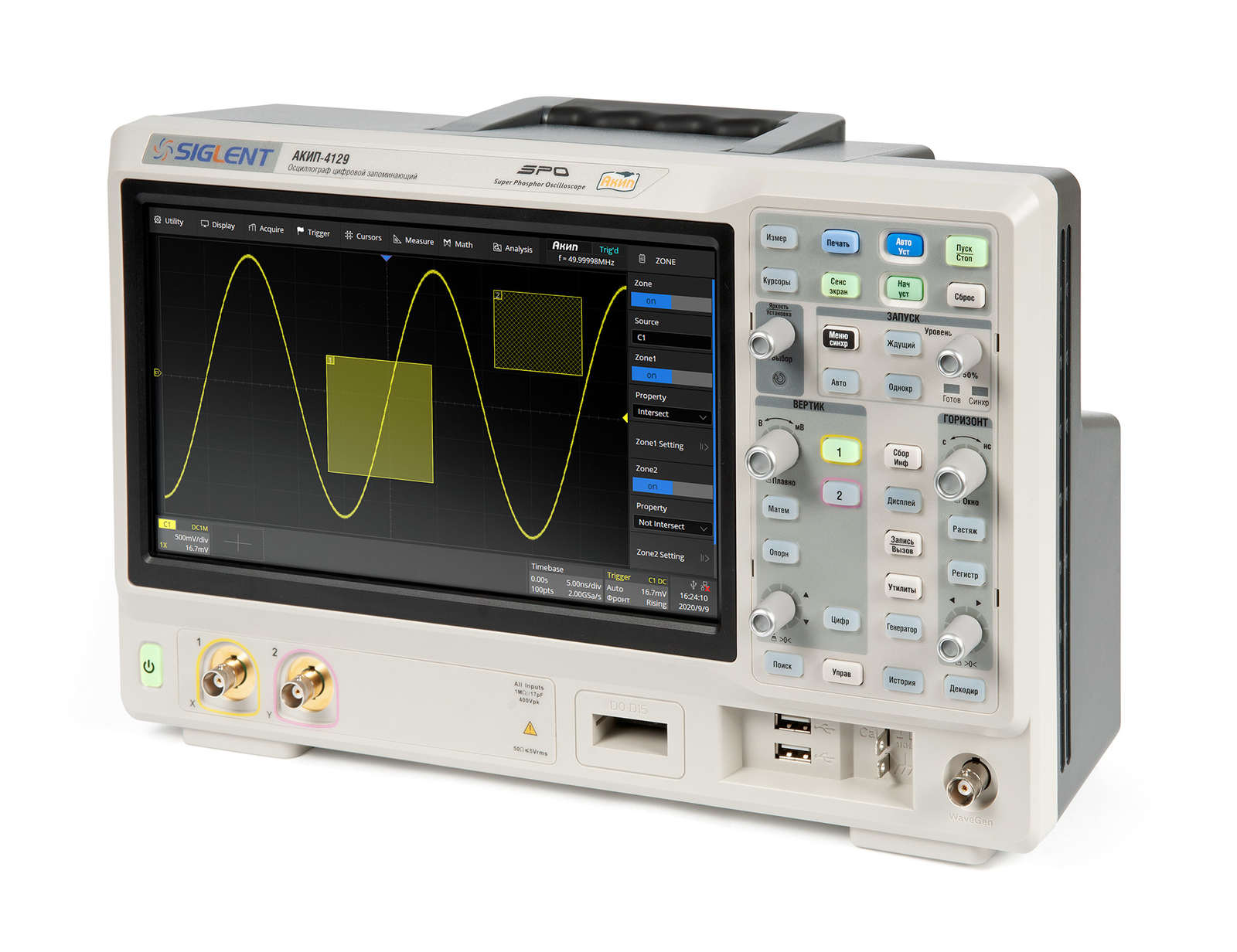

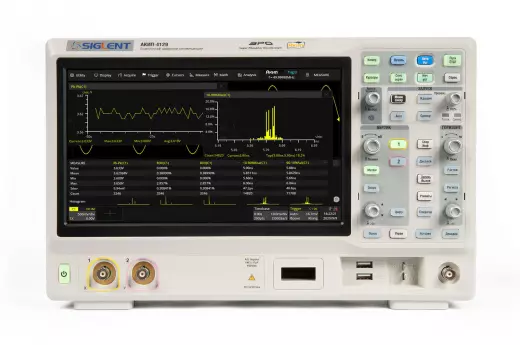

АКИП-4129 осциллограф

Осциллограф Акип 4129 цифровой представляет собой двухканальный прибор с полосой пропускания 100 МГц, максимальной частотой дискретизации 2 ГГц и переключаемой разрядностью АЦП 8/10 бит. Модель П-4129 оснащена емкостным сенсорным TFT-дисплеем диагональю 25,65 см с разрешением 1024х600, обеспечивающим четкое отображение сигналов в реальном времени. Глубина памяти 200 МБ и возможность программного увеличения полосы до 350 МГц делают прибор масштабируемым под задачи различной сложности. Входное сопротивление 50 Ом и 1 МОм, а также опция логического анализатора на 16 каналов расширяют его применение в цифровых и смешанных системах. Высокая скорость обновления экрана до 500.000 осциллограмм в секунду в сочетании с режимами сегментированной памяти и HISTORY позволяют уверенно фиксировать редкие события и анализировать длительные процессы.

Переключаемая разрядность АЦП

Осциллограф П-4129 предлагает уникальную возможность переключения разрядности АЦП между 8 и 10 битами, причем 10-битный режим доступен в полосе пропускания до 100 МГц и при глубине памяти 100 МБ. Это позволяет пользователю выбирать между максимальной скоростью преобразования в 8-битном режиме и повышенной точностью в 10-битном, где разрешение по амплитуде возрастает в 4 раза. Такой подход дает преимущество при измерении сигналов с малым динамическим диапазоном, где каждый милливольт имеет значение, например, при анализе выходных сигналов датчиков или прецизионных источников питания. В 10-битном режиме шаг квантования составляет 0,98 мВ при полной шкале 1 В, что недостижимо для классических 8-битных осциллографов. Автоматическое переключение между режимами позволяет адаптировать прибор под характер сигнала без потери производительности.

Память 200 МБ и масштабирование полосы

Максимальный объем памяти 200 МБ осциллографа П-4129 обеспечивает запись сигналов на развертках до десятков секунд с сохранением высокого временного разрешения, что особенно важно при анализе переходных процессов в системах автоматики и электроприводах. Режим сегментированной памяти позволяет разбивать общий буфер на сегменты, записывая только события, соответствующие условиям триггера, и тем самым увеличивать эффективное время наблюдения. Программная опция увеличения полосы пропускания до 350 МГц трансформирует П-4129 в прибор более высокого класса без замены аппаратной части, открывая возможности для работы с быстродействующими логическими схемами и высокочастотными интерфейсами. Режим HISTORY сохраняет до нескольких тысяч предыдущих осциллограмм, позволяя прокручивать их во времени и детально анализировать моменты возникновения ошибок. Встроенное быстрое преобразование Фурье и математические функции дополняют набор инструментов для спектрального и корреляционного анализа.

Декодирование и логический анализатор

Осциллограф П-4129 поддерживает синхронизацию и декодирование сигналов по протоколам I2C, SPI, UART/RS232, CAN и LIN в базовой комплектации, что делает его готовым анализатором последовательных шин для автомобильной и промышленной электроники. Опциональное декодирование I2S, MIL-1553, FlexRay и CAN FD расширяет спектр применения до авионики, аудиотехники и систем управления двигателями. Опция логического анализатора добавляет 16 цифровых каналов, позволяя одновременно анализировать до 18 сигналов (2 аналоговых + 16 цифровых), что критично при отладке микроконтроллерных систем с параллельными шинами. Поисковая машина Search дает возможность находить события по заданным условиям (уровень, фронт, длительность, код протокола) в массиве длиной до 200 МБ, автоматизируя рутинные операции анализа. Интеграция аналоговых и цифровых каналов с временной привязкой обеспечивает полную картину работы смешанных устройств.

Интерфейсы и сенсорное управление

Емкостный сенсорный дисплей диагональю 25,65 см с разрешением 1024х600 позволяет управлять всеми функциями осциллографа П-4129 интуитивно, включая масштабирование жестами, перемещение курсоров и вызов меню. Интерфейсы USB и LAN обеспечивают подключение к ПК для дистанционного управления, передачи осциллограмм и интеграции в автоматизированные измерительные стенды. Автоматические измерения более 50 параметров и курсорные измерения с точностью до пиксела дисплея дают возможность оперативно оценивать амплитудные, временные и фазовые характеристики сигналов. Опция функционального генератора до 50 МГц добавляет встроенный источник тестовых сигналов, позволяя выполнять полный цикл отладки без внешних приборов. Масса прибора 3,3 кг и наличие сенсорного экрана делают его удобным для частого перемещения между лабораторными стендами и производственными участками.

В линейке осциллографов Акип модель П-4129 занимает позицию масштабируемого прибора с уникальной возможностью программного увеличения полосы до 350 МГц, что выгодно отличает ее от фиксированных версий. В сравнении с младшими моделями с памятью 40–100 МБ, П-4129 предлагает удвоенный объем памяти (200 МБ) и переключаемую разрядность АЦП, обеспечивая более высокую точность и длительность захвата. Отличие от четырехканальных аналогов заключается в наличии опций логического анализатора и генератора сигналов, которые недоступны для базовых версий, а также в поддержке расширенного набора протоколов. Возможность увеличения полосы пропускания до 350 МГц делает П-4129 инвестиционно привлекательным решением: прибор растет вместе с потребностями пользователя без необходимости замены оборудования. Для лабораторий и сервисных центров, работающих с широким спектром сигналов — от низкочастотных датчиков до высокоскоростных цифровых интерфейсов, — П-4129 предлагает оптимальное сочетание производительности, точности и гибкости конфигурации.
