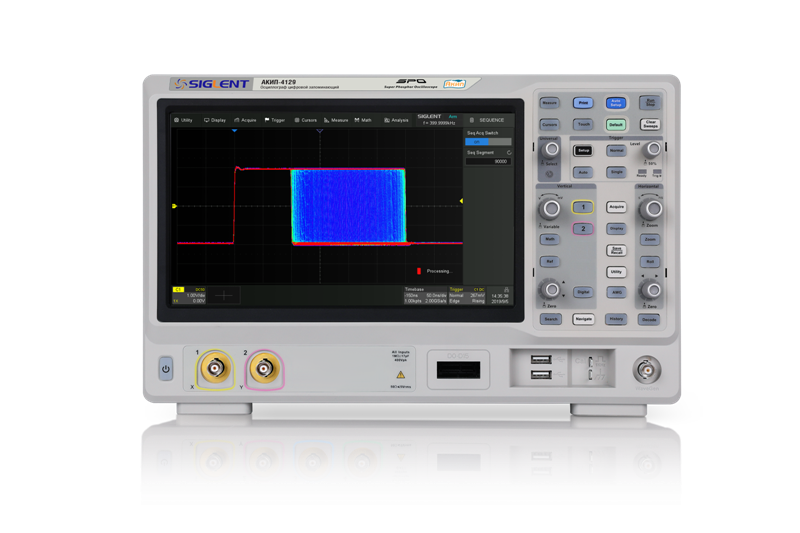

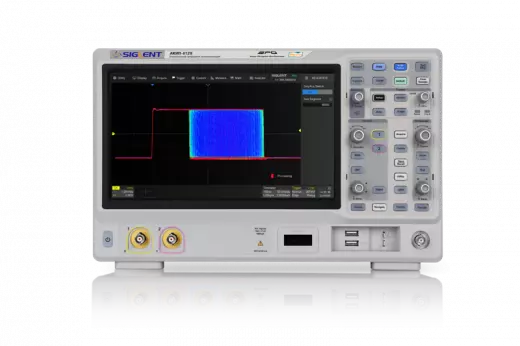

АКИП-4129 осциллограф + опция 350

Осциллограф Акип 4129 + опция 350 представляет собой двухканальную цифровую измерительную систему с полосой пропускания 350 МГц и частотой дискретизации 2 ГГц, оснащенную переключаемым АЦП с разрядностью 8 и 10 бит. Ключевая особенность модели 350 — возможность работы в 10-битном режиме в полосе до 100 МГц с длиной памяти 100 МБ, что позволяет существенно повысить точность измерения малых сигналов на фоне шумов. Осциллограф 350 ориентирован на инженеров-разработчиков и сервисные службы, работающие с цифровыми и аналоговыми интерфейсами, включая I2C, SPI, UART, CAN, LIN, а также опционально с MIL-1553 и FlexRay. Наличие 16 логических каналов (опция) и режима сегментированной памяти делает этот прибор полноценным решением для анализа сложных протоколов и длительных процессов. Модель 350 отличается от младших версий серии расширенной полосой и возможностью точной настройки разрядности под конкретную измерительную задачу.

АЦП и режимы разрядности

Осциллограф 350 использует гибридную архитектуру АЦП, позволяющую переключаться между 8- и 10-битным режимами оцифровки. Такой подход дает пользователю возможность выбирать между максимальной скоростью и высокой точностью в зависимости от характера измерений.

• Разрядность АЦП: 8 бит в стандартном режиме на всей полосе 350 МГц, что обеспечивает динамический диапазон около 48 дБ — достаточно для большинства импульсных измерений.
• Режим 10 бит: активируется в полосе пропускания до 100 МГц и при длине памяти 100 МБ; увеличение разрядности до 10 бит (около 60 дБ) улучшает соотношение сигнал/шум на 12 дБ, что критично при измерении низкоуровневых сигналов и пульсаций питания.
• Гибкость настройки: переключение разрядности осуществляется программно без замены оборудования — вы можете работать в 8-битном режиме на частотах выше 100 МГц и переключаться на 10 бит для детального анализа медленных процессов, например, при отладке аудиотрактов или датчиков.

Данная функция выделяет осциллограф 350 среди конкурентов в ценовом сегменте, где обычно доступна только фиксированная разрядность, и позволяет адаптировать прибор под разные классы задач без потери производительности.

Полоса и дискретизация

Полоса пропускания 350 МГц и частота дискретизации 2 ГГц обеспечивают захват сигналов с временным разрешением до 500 пикосекунд, что необходимо для анализа высокоскоростных цифровых шин и ВЧ-трактов.

• Полоса пропускания: 350 МГц позволяет исследовать гармоники сигналов до 7-го порядка для частот 50 МГц, что актуально при тестировании тактовых генераторов и кварцевых резонаторов.
• Частота дискретизации: 2 ГГс/с в режиме реального времени, при эквивалентной выборке — до 20 ГГс/с, что дает возможность визуализировать фронты длительностью менее 2 нс.
• Интерполяция: Sin X/x и линейная — алгоритмы восстановления формы сигнала между отсчетами, причем Sin X/x предпочтительна для синусоидальных сигналов, а линейная — для прямоугольных импульсов с крутыми фронтами.

Осциллограф 350 уверенно работает с сигналами в диапазоне до 350 МГц, сохраняя достоверность амплитудных и временных параметров, что подтверждается встроенной системой самокалибровки.

Память и сегментированный режим

Объем памяти в 200 МБ и режим сегментированной записи делают осциллограф 350 незаменимым при анализе редких событий в длительных последовательностях.

• Максимальный объем памяти: 200 МБ на канал позволяет записывать до 200 миллионов отсчетов, что при частоте дискретизации 2 ГГц дает длительность захвата около 100 мс — достаточно для захвата полного цикла работы многих цифровых устройств.
• Сегментированная память: автоматически разбивает буфер на сегменты, записывая только те участки, где произошло событие триггера, что экономит память и ускоряет анализ в 10–20 раз по сравнению с непрерывной записью.
• Режим HISTORY: сохраняет последние до 5000 осциллограмм с возможностью прокрутки и детального просмотра каждой, что особенно полезно при поиске случайных сбоев в шинах данных.

Эти функции позволяют инженеру не просто зафиксировать сигнал, а провести полноценный анализ временной диаграммы с возможностью возврата к предыдущим состояниям, что критично при отладке алгоритмов с обратной связью.

Интерфейсы и опции расширения

Осциллограф 350 оснащен современными интерфейсами для интеграции в измерительные стенды и поддержкой опций, расширяющих его функциональность до уровня смешанного сигнального анализатора.

• Базовые интерфейсы: USB и LAN (Ethernet) обеспечивают удаленное управление через стандартные протоколы, что позволяет встраивать прибор в автоматизированные системы тестирования (ATE) и передавать большие массивы данных на ПК для постобработки.
• Логический анализатор (опция): 16 каналов с возможностью синхронного захвата цифровых сигналов вместе с аналоговыми — превращает осциллограф 350 в MSO, идеальный для отладки микроконтроллерных систем с параллельными шинами.
• Функциональный генератор (опция): выход до 50 МГц с поддержкой синусоидальных, прямоугольных и произвольных сигналов — позволяет использовать прибор как источник тестовых воздействий без внешнего генератора.
• Поисковая машина (Search): режим автоматического поиска событий по заданным пользователем условиям (по фронту, по длительности импульса, по логическому состоянию) с подсветкой найденных событий на экране — ускоряет отладку в разы.

Дисплей TFT с диагональю 25,65 см (1024x600) и емкостный сенсор управляются мультитач-жестами, что удобно при масштабировании и перемещении по временной шкале. Вес осциллографа 350 составляет 3,3 кг, что делает его стационарным, но при этом легко перемещаемым в пределах лаборатории.

По сравнению с базовой моделью АКИП-4129 (полоса 200 МГц, частота 1 ГГц, память 100 МБ), осциллограф 350 имеет в 1,75 раза более широкую полосу, вдвое большую частоту дискретизации и удвоенный объем памяти, что позволяет исследовать сигналы с более высокими частотами и сложными временными соотношениями. При этом переключаемая разрядность АЦП является эксклюзивной особенностью именно этой версии, не встречающейся в младших модификациях, что делает модель 350 предпочтительным выбором для лабораторий, работающих как с высокоскоростной цифровой, так и с прецизионной аналоговой электроникой.
