АКИП-4128/1С осциллограф-мультиметр

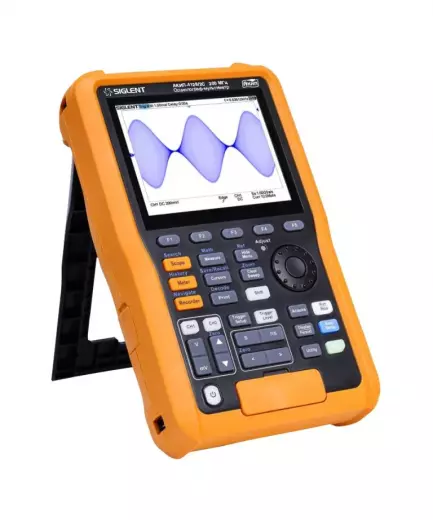

Осциллограф Акип 4128/1С осциллограф-мультиметр представляет собой портативный двухканальный прибор с изолированными входами и полосой пропускания 100 МГц, предназначенный для безопасных измерений в цепях высокого напряжения до 1000 В в категории CAT II и 600 В в категории CAT III. Модель П-4128 отличается гальванической развязкой каналов, что критично при диагностике силовых блоков питания, частотных преобразователей и промышленной автоматики, где потенциалы земли могут различаться. Частота дискретизации 1 ГГц и память 12 МБ обеспечивают детальный захват переходных процессов, а встроенные мультиметр и регистратор расширяют возможности полевого инженера. Прибор имеет степень защиты IP51 и питается от Li-ion аккумулятора до 4 часов, что делает его оптимальным выбором для обслуживания электроустановок без отключения питания. Данная модель ориентирована на специалистов, работающих с высоковольтным оборудованием и требующих изоляции от сети для безопасности.

Безопасность и изоляция

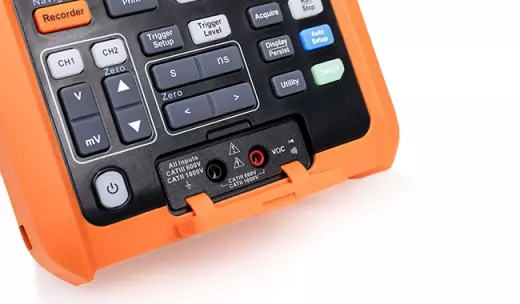

Осциллограф П-4128 оснащён изолированными входами, обеспечивающими гальваническую развязку каналов от земли и друг от друга. Это позволяет проводить измерения в цепях с высоким общим напряжением без риска повреждения прибора или поражения оператора. Категории безопасности 1000 В CAT II и 600 В CAT III регламентируют работу с однофазными и трёхфазными сетями, включая промышленные распределительные щиты и вводные устройства. Изолированные входы исключают возникновение паразитных контуров заземления, что особенно важно при измерении сигналов в мостовых схемах и полупроводниковых преобразователях. Степень защиты корпуса IP51 дополняет безопасность, предотвращая попадание пыли и влаги внутрь прибора в условиях производства.

• Изоляция входов: гальваническая развязка каждого канала для безопасной работы.
• Категория безопасности: 1000 В CAT II / 600 В CAT III для высоковольтных измерений.
• Сопротивление входа: 1 МОм, стандартное для осциллографических пробников.
• Защита корпуса: IP51, устойчивость к пылевым и влажным средам.

Осциллографические параметры

Осциллограф П-4128 с полосой 100 МГц и частотой дискретизации 1 ГГц позволяет анализировать сигналы с наносекундными фронтами и высокочастотными помехами. Два канала работают синхронно, обеспечивая возможность сравнения фаз и временных соотношений между двумя узлами схемы. 8-разрядный АЦП выдаёт 256 уровней квантования, достаточных для качественного отображения формы напряжения в реальном времени. Скорость обновления экрана до 400 000 осциллограмм в секунду фиксирует редкие выбросы и дребезг контактов, которые не видны при низкой частоте регенерации. Режимы сегментированной памяти и HISTORY позволяют захватывать длительные последовательности событий без потери детализации.

• Полоса пропускания: 100 МГц для работы с импульсными и аналоговыми сигналами.
• Частота дискретизации: 1 ГГц для точного восстановления формы сигнала.
• Обновление экрана: до 400 000 осц./сек, захват редких аномалий.
• Память: 12 МБ для хранения осциллограмм и результатов измерений.

Функционал мультиметра

В осциллограф П-4128 интегрирован мультиметр, позволяющий измерять постоянное и переменное напряжение, ток, сопротивление и ёмкость. Это избавляет от необходимости переключаться между приборами при диагностике силовых модулей и электронных плат. Прозвонка цепей и проверка диодов ускоряют поиск обрывов и коротких замыканий, а автоматический выбор диапазона упрощает работу с неизвестными уровнями сигнала. Все мультиметровые функции выводятся на TFT-экран 640х480, обеспечивая наглядность показаний вместе с осциллограммой. Комбинированный подход экономит время при проведении комплексных проверок оборудования.

• Измерения: напряжение, ток, сопротивление, ёмкость на общем экране.
• Прозвонка: звуковая индикация целостности цепей, тест диодов.
• Автоматика: автоопределение диапазонов для быстрых измерений.
• Регистратор: сохранение осциллограмм и мультиметровых данных во внутреннюю память.

Автономность и эргономика

Осциллограф П-4128 питается от встроенного Li-ion аккумулятора, обеспечивающего до 4 часов непрерывной работы в полевых условиях. Этого достаточно для проведения плановых проверок и аварийного ремонта на объектах без стационарного питания. Сетевой адаптер в комплекте используется для зарядки и не мешает мобильности прибора. Масса 1,75 кг и компактный TFT-экран диагональю 14,22 см делают осциллограф удобным для работы на высоте или в стеснённых шкафах управления. USB-интерфейс служит для передачи данных на компьютер и подключения внешних накопителей, что полезно при документировании результатов измерений.

• Время работы: до 4 ч от Li-ion аккумулятора.
• Экран: TFT 14,22 см, разрешение 640х480 для комфортного просмотра.
• Масса: 1,75 кг, лёгкий для переноски и работы на объекте.
• Интерфейс: USB для связи с компьютером и внешней памятью.

В серии Акип модели П-4128 выделяется изолированными входами и категориями безопасности 1000 В CAT II / 600 В CAT III, тогда как базовая версия П-4125 таких опций не имеет. Это делает П-4128 предпочтительным выбором для электриков, обслуживающих высоковольтные распределительные устройства, частотные приводы и системы бесперебойного питания. При той же полосе 100 МГц и частоте дискретизации 1 ГГц, изоляция входов даёт неоспоримое преимущество в безопасности и точности измерений в цепях с высоким потенциалом, расширяя спектр применения прибора.
