АКИП-4127/2 осциллограф

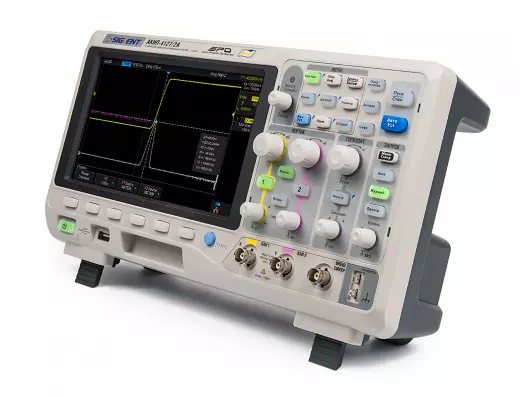

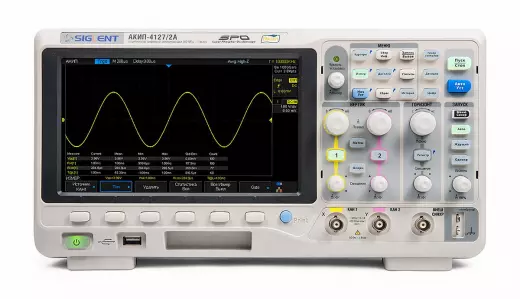

Осциллограф Акип 4127/2 представляет собой цифровой двухканальный прибор с полосой пропускания 200 МГц, частотой дискретизации 1 ГГц и памятью 14 МБ, созданный для профессиональной отладки аналоговых и цифровых устройств. Модель П-4127 ориентирована на инженеров-разработчиков, сервисных инженеров и преподавателей, которым требуется одновременный контроль двух сигналов с высоким временным разрешением — например, входных и выходных параметров усилителей, тактовых частот и сигналов управления в микропроцессорных системах. Осциллограф 4127/2 отличается сбалансированными характеристиками: широкая полоса пропускания в сочетании с частотой дискретизации 1 ГГс/с позволяет захватывать фронты длительностью менее 1 нс, а входное сопротивление 50 Ом и 1 МОм делает его универсальным как для ВЧ-измерений, так и для работы с высокоомными цепями. При этом масса прибора составляет всего 3,26 кг, что облегчает его перемещение между лабораторными стендами, а 20-сантиметровый TFT-экран с разрешением 800×480 пикселей обеспечивает отличную видимость формы сигналов в любых условиях освещения. Главное преимущество П-4127 перед более простыми моделями — скорость обновления экрана до 60 000 осциллограмм в секунду, что существенно повышает вероятность обнаружения редких сбоев и кратковременных импульсных помех.

Полоса и дискретизация

Осциллограф 4127/2 построен на базе 8-битного АЦП и обеспечивает полосу пропускания 200 МГц, что достаточно для работы с сигналами в диапазоне до 20 МГц с учётом десяти гармоник для прямоугольных импульсов. Это позволяет с высокой точностью анализировать форму сигналов в цифровых шинах, импульсных источниках питания и ВЧ-каскадах. Максимальная частота дискретизации 1 ГГц гарантирует, что однократные события будут захвачены с временным разрешением 1 нс, что критично при поиске выбросов и «звонов» в быстрых переключениях. Интерполяция Sin X/х обеспечивает гладкое восстановление синусоидальных сигналов, а линейная — точное отображение фронтов прямоугольных импульсов без дополнительных артефактов. Такое сочетание делает осциллограф П-4127 пригодным для диагностики как аналоговых трактов, так и высокоскоростных цифровых интерфейсов.

• Полоса пропускания: 200 МГц — уверенный захват гармоник до 20-й для сигналов до 10 МГц.
• Частота дискретизации: 1 ГГц — минимальный шаг по времени 1 нс.
• Интерполяция: Sin X/х и линейная — адаптивный выбор для разных типов сигналов.
• АЦП: 8 бит — стандартное разрешение для большинства измерительных задач.

Глубина памяти и сегментация

Осциллограф 4127/2 оснащён памятью 14 МБ, что в сочетании с частотой 1 ГГц позволяет записывать непрерывные отрезки сигнала длительностью до 14 мс с сохранением максимальной детализации. Этого достаточно для анализа длительных переходных процессов, пакетов данных и последовательностей команд в микроконтроллерных системах. Однако ключевая инновация модели П-4127 — режим сегментированной памяти, который разбивает буфер на большое число сегментов и записывает только события, соответствующие условиям триггера. Это позволяет эффективно использовать память для захвата редких аномалий, увеличивая время наблюдения в десятки раз. Режим HISTORY дополняет эту возможность, автоматически сохраняя последние осциллограммы для прокрутки и повторного анализа — оператор может вернуться на несколько сотен захватов назад, чтобы найти пропущенное событие. Скорость обновления до 60 000 осциллограмм/с обеспечивает практически непрерывную визуализацию даже при работе со сложными модулированными сигналами.

• Объём памяти: 14 МБ (на канал в режиме одного канала).
• Сегментированная память: до 60 000 сегментов для захвата редких событий.
• Режим HISTORY: буфер последних 60 000 осциллограмм с возможностью прокрутки.
• Скорость обновления: 60 000 осциллограмм/с — обнаружение кратковременных сбоев.

Двухканальный анализ и входы

Осциллограф 4127/2 оснащён двумя независимыми аналоговыми каналами, что позволяет одновременно наблюдать два сигнала с их взаимным расположением по фазе, амплитуде и времени. Это незаменимо при отладке дифференциальных усилителей, синхронных схем, шин данных и цепей обратной связи. Каждый вход имеет переключаемое сопротивление 50 Ом и 1 МОм: режим 1 МОм стандартен для большинства пассивных и активных щупов, а 50 Ом необходим для подключения высокочастотных коаксиальных кабелей и согласованных линий при измерении сигналов с частотой выше 100 МГц. Опциональное декодирование сигналов и синхронизация по шинам позволяют настраивать триггер не по уровню, а по конкретным событиям в цифровом потоке — например, по стартовому биту или адресной команде. Расширенный триггер включает запуск по длительности импульса, по логическому состоянию двух каналов и по последовательности битов, что даёт гибкость при анализе сложных временных диаграмм.

• Число каналов: 2 — одновременный контроль двух сигналов.
• Входное сопротивление: 50 Ом (ВЧ-измерения) и 1 МОм (универсальный режим).
• Типы триггера: по фронту, длительности, логическому состоянию, последовательности, шинам (опция).
• Декодирование сигналов (опция): синхронизация по протоколам для точной привязки захвата.

Измерения, математика и интерфейсы

Осциллограф 4127/2 предлагает 36 автоматических параметров, охватывающих все основные амплитудные, временные и статистические характеристики сигналов — от пикового и среднеквадратичного напряжения до периода, частоты, времени нарастания и скважности. Курсорные измерения дополняют автоматику, позволяя вручную уточнять временные интервалы и разности потенциалов с высокой точностью. Математические функции включают арифметические операции над каналами, быстрое преобразование Фурье для спектрального анализа и цифровые фильтры для подавления шумов и выделения полезной составляющей. Интерфейсы USB и LAN обеспечивают передачу данных на компьютер, удалённое управление и сохранение осциллограмм на внешний носитель. Это делает модель П-4127 идеальной для интеграции в автоматизированные измерительные стенды и учебные лаборатории, где требуется документирование результатов и дистанционный мониторинг.

• Измерения: 36 автоматических параметров, курсорные измерения.
• Математические функции: арифметика каналов, БПФ, цифровые фильтры (ФНЧ, ФВЧ, полосовой, режекторный).
• Интерфейсы: USB (хост/устройство) для флеш-накопителей и ПК, LAN для сети.
• Экран: TFT, 20 см (8"), 800×480 точек, 8×14 делений.

В линейке Акип осциллограф 4127/2 занимает позицию между младшей моделью 4126/1-X (70 МГц, память 140 МБ) и более дорогими приборами с четырьмя каналами. По сравнению с 4126/1-X, П-4127 предлагает более чем вдвое большую полосу пропускания (200 МГц против 70 МГц) при меньшем объёме памяти (14 МБ против 140 МБ), что делает его предпочтительным выбором для высокочастотных измерений, где важнее скорость захвата и разрешение по времени, а не длительность непрерывной записи. В отличие от версии 2A с функциональным генератором, модель 4127/2 ориентирована на чистые измерения без встроенного источника сигналов, что снижает стоимость при сохранении всех ключевых параметров — полосы, дискретизации и памяти. Инженер, выбирающий между этими вариантами, должен учитывать, что для задач, требующих тестового генератора, лучше подойдёт версия 2A, а для задач, где важна максимальная полоса пропускания при минимальной цене — П-4127. Два канала, вход 50 Ом/1 МОм, высокая скорость обновления и богатые вычислительные возможности делают осциллограф Акип 4127/2 универсальным решением для сервисных центров, исследовательских лабораторий и учебных заведений, работающих с сигналами до 200 МГц.
