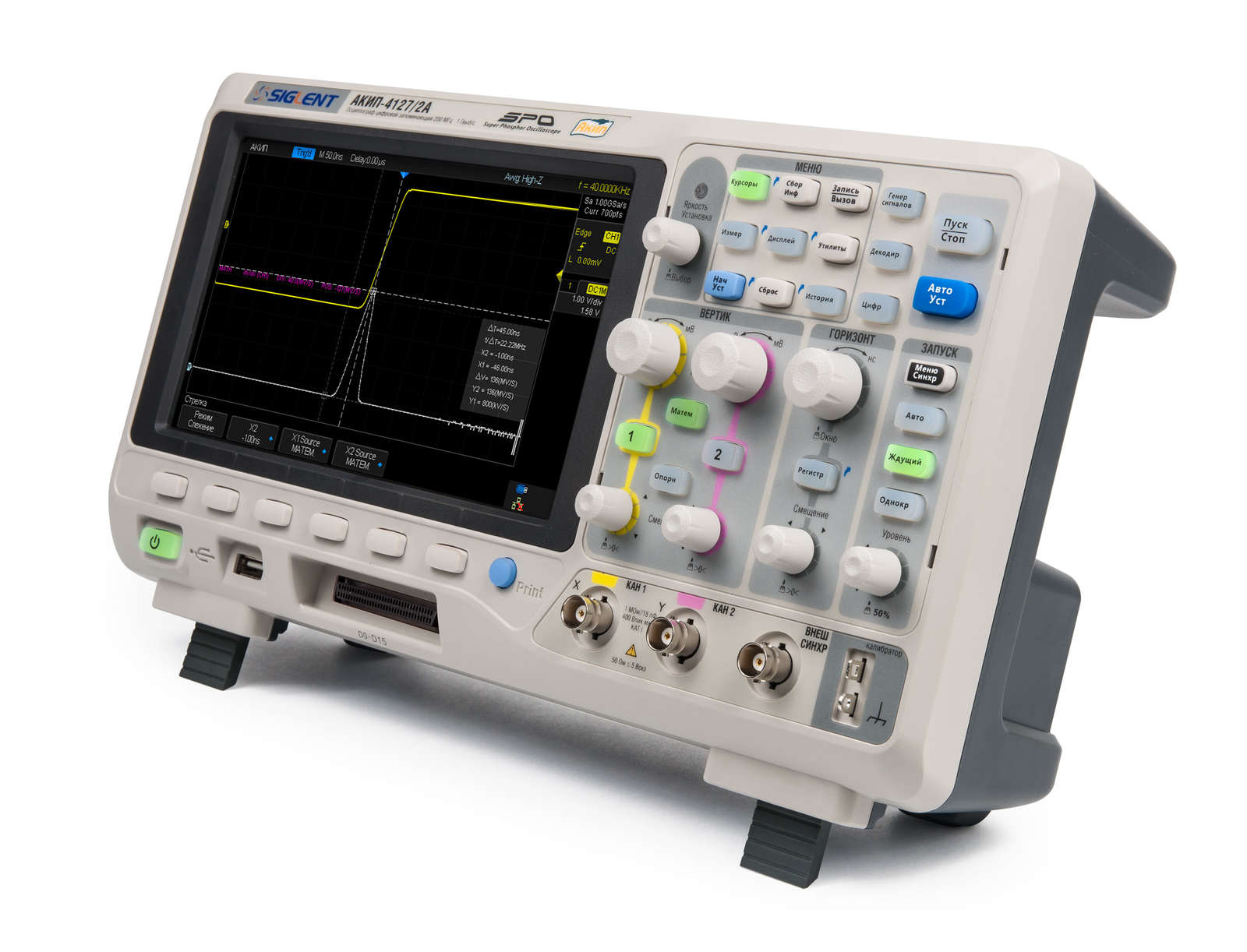

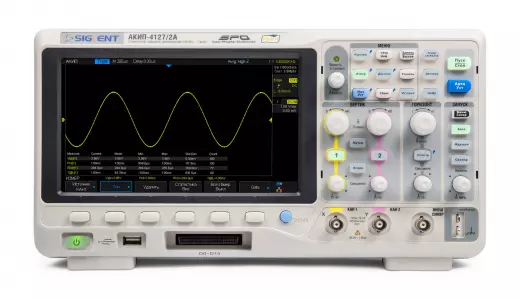

АКИП-4127/1A осциллограф

Осциллограф Акип 4127/1A представляет собой двухканальный цифровой прибор с полосой пропускания 100 МГц, частотой дискретизации 1 ГГц и памятью 14 МБ, который удачно сочетает высокую производительность с расширенными возможностями встроенного функционального генератора. Модель 1A создана для инженерных лабораторий, сервисных мастерских и учебных заведений, где требуются точные измерения аналоговых и цифровых сигналов в диапазоне до 100 МГц, а также возможность генерации тестовых сигналов без привлечения дополнительного оборудования. Ключевое отличие осциллографа 4127/1A — наличие опционального подключения до 16 логических каналов, что превращает его в гибридный анализатор для одновременного наблюдения аналоговых и цифровых шин. При этом 20-сантиметровый TFT-дисплей с разрешением 800×480 обеспечивает превосходную визуализацию даже сложных модулированных сигналов, а высокая скорость обновления до 60 000 осциллограмм в секунду позволяет фиксировать редкие события в режиме реального времени. Благодаря массе всего 3,26 кг и интерфейсам USB и LAN, осциллограф 4127/1A легко интегрируется в современные измерительные стенды и автоматизированные системы сбора данных.

Полоса и дискретизация

Осциллограф 1A построен на базе 8-битного АЦП и имеет полосу пропускания 100 МГц, что позволяет уверенно наблюдать гармоники сигналов до 10 МГц с учётом правила десяти гармоник для импульсных сигналов. Этого достаточно для диагностики большинства микропроцессорных систем, аналоговых усилителей, импульсных источников питания и датчиковых схем, работающих на частотах до десятков мегагерц. Максимальная частота дискретизации 1 ГГц гарантирует захват фронтов с длительностью менее 1 нс, что критично при поиске выбросов, «звонов» и паразитных импульсов в быстрых цифровых цепях. Интерполяция Sin X/х обеспечивает гладкое восстановление синусоидальных сигналов без ступенчатых артефактов, а линейная интерполяция применяется для точного отображения прямоугольных импульсов и меандров. Такой набор характеристик делает осциллограф 4127/1A универсальным решением для задач от ремонта бытовой электроники до разработки встраиваемых систем.

• Полоса пропускания: 100 МГц — достаточная для работы с большинством аналоговых и цифровых сигналов в приборостроении.
• Частота дискретизации: 1 ГГц — временное разрешение 1 нс для захвата быстрых фронтов.
• Интерполяция: Sin X/х и линейная — адаптивный выбор под тип сигнала.
• АЦП: 8 бит — базовое разрешение, обеспечивающее погрешность измерения амплитуды не хуже 0,4%.

Память и режимы захвата

Осциллограф 4127/1A оснащён памятью 14 МБ, что позволяет записывать непрерывные участки сигнала длительностью до 14 мс при максимальной частоте дискретизации. Этого объёма достаточно для захвата пакетов данных, переходных процессов в импульсных преобразователях и анализа последовательных шин средней длины. Однако главная особенность модели 1A — режим сегментированной памяти, который разбивает весь доступный буфер на множество сегментов и сохраняет только те участки, которые содержат событие, удовлетворяющее условию триггера. Благодаря этому можно эффективно наблюдать редкие сбои в длительных процессах, например, ошибки в шинах I²C или SPI, проявляющиеся раз в несколько секунд. Режим HISTORY дополняет функциональность, автоматически сохраняя последние 60 000 осциллограмм в кольцевом буфере — оператор может прокрутить историю назад и обнаружить событие, которое не было замечено при первом просмотре. Скорость обновления 60 000 осциллограмм/с обеспечивает минимальную «мёртвую зону» между захватами, увеличивая вероятность обнаружения кратковременных аномалий.

• Объём памяти: 14 МБ (на канал в режиме одного активного канала).
• Сегментированная память: до 60 000 сегментов для эффективного захвата редких событий.
• Режим HISTORY: буфер последних 60 000 осциллограмм с возможностью прокрутки.
• Скорость обновления: 60 000 осциллограмм/с — минимальная «мёртвая зона».

Встроенный генератор и математика

Осциллограф 4127/1A оснащён встроенным функциональным генератором, который позволяет генерировать сигналы различных форм в широком диапазоне частот. Это делает прибор самостоятельным измерительным стендом: можно подать тестовый сигнал на вход исследуемого устройства, одновременно наблюдая реакцию на экране осциллографа. Такая возможность особенно полезна при отладке фильтров, усилителей и цепей автоматической регулировки усиления. Математические функции включают сложение, вычитание, умножение и деление сигналов с двух каналов, а также быстрое преобразование Фурье для спектрального анализа в реальном времени. Цифровые фильтры (ФНЧ, ФВЧ, полосовой и режекторный) помогают выделить полезную составляющую сигнала на фоне шумов и помех, что важно при работе с низкоуровневыми аналоговыми цепями. Автоматические измерения охватывают 36 параметров, включая амплитудные, временные и статистические характеристики, а курсорные измерения позволяют вручную уточнять значения.

• Функциональный генератор: синус, меандр, треугольник, пила — встроенный источник тестовых сигналов.
• Математика: арифметические операции над каналами, БПФ, цифровые фильтры.
• Измерения: 36 автоматических параметров, курсорные измерения с высоким разрешением.
• БПФ: спектральный анализ в полосе до 100 МГц с настраиваемым оконным преобразованием.

Входы, триггер и интерфейсы

Осциллограф 4127/1A имеет два аналоговых входа с переключаемым сопротивлением 50 Ом и 1 МОм. Режим 1 МОм является универсальным для работы с пассивными и активными щупами, а также для измерения высокоомных цепей. Сопротивление 50 Ом предназначено для подключения ВЧ-кабелей и согласованных линий при работе с высокочастотными сигналами, минимизируя отражения и обеспечивая корректную передачу формы. Опционально доступны до 16 логических каналов, которые позволяют одновременно анализировать цифровые шины вместе с аналоговыми сигналами — это превращает осциллограф 1A в мощный инструмент для отладки микроконтроллерных систем и сложных цифровых интерфейсов. Расширенный триггер включает запуск по фронту, по длительности импульса, по логическому состоянию двух каналов, по последовательности битов, а также опциональную синхронизацию по шинам для точной привязки захвата к событиям в цифровом потоке. Интерфейсы USB и LAN обеспечивают передачу данных на компьютер, удалённое управление и сохранение осциллограмм, что упрощает документирование результатов и интеграцию в автоматизированные системы.

• Входное сопротивление: 50 Ом (для ВЧ-сигналов) и 1 МОм (универсальный режим).
• Логические каналы (опция): до 16 цифровых входов для анализа шин.
• Триггер: по фронту, длительности, логическому состоянию, последовательности, шинам (опция).
• Интерфейсы: USB (хост/устройство) для работы с флеш-накопителями и ПК, LAN для сети.

По сравнению с моделью 4126/1-X (70 МГц, память 140 МБ), осциллограф 4127/1A предлагает более высокую полосу пропускания (100 МГц) и встроенный функциональный генератор, но имеет меньший объём памяти (14 МБ против 140 МБ), что определяет его нишу — это прибор для высокочастотных измерений с возможностью генерации сигналов, а не для длительной записи редких событий. В отличие от версии 4127/2A (200 МГц), модель 1A обеспечивает полосу 100 МГц, что вполне достаточно для большинства задач ремонта и отладки, но при этом имеет более доступную цену. Выбор между 1A и 2A определяется рабочими частотами: если в ваших задачах сигналы не превышают 50–70 МГц, модель 1A станет оптимальным решением с запасом по полосе. Два канала, вход 50 Ом/1 МОм, встроенный генератор и опциональный логический анализатор делают осциллограф Акип 4127/1A сбалансированным выбором для инженеров, преподавателей и сервисных специалистов, которым нужен многофункциональный прибор без излишних затрат на невостребованный частотный диапазон.
