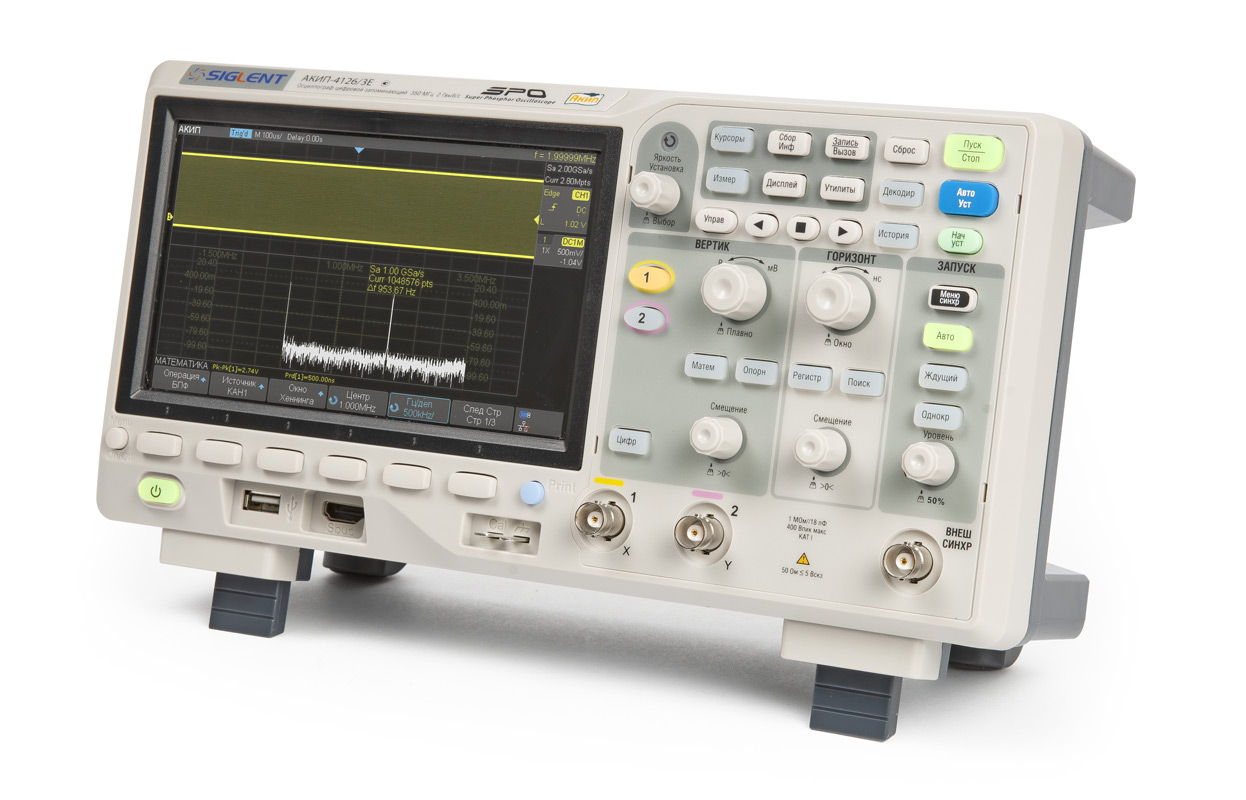

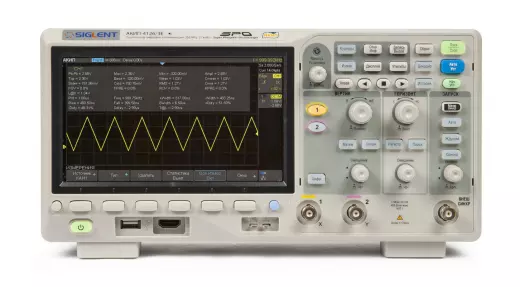

АКИП-4126/2Е осциллограф

Осциллограф Акип 4126/2Е представляет собой двухканальный цифровой прибор с полосой пропускания 200 МГц и максимальной частотой дискретизации 2 ГГц, предназначенный для профессиональной отладки электроники, сервисного обслуживания и лабораторных измерений. Модель П-4126 занимает промежуточное положение между базовыми лабораторными осциллографами и высокопроизводительными системами, предлагая ключевые возможности цифровой обработки сигналов, включая сегментированную память и режим HISTORY, при сохранении доступной стоимости. Входное сопротивление устройства переключается между 1 МОм и 50 Ом, что позволяет работать как с высокоомными цепями, так и с высокочастотными сигналами без дополнительных согласующих адаптеров. Благодаря высокой скорости обновления экрана до 400 000 осциллограмм в секунду, осциллограф П-4126 уверенно фиксирует редкие события и артефакты, что критично при поиске нестабильных сбоев в цифровых и аналоговых схемах. Прибор оснащён большим TFT-дисплеем с диагональю 17,8 см и разрешением 800×480, а также современными интерфейсами USB и LAN для удалённого управления и передачи данных.

Дискретизация и память

Осциллограф Акип П-4126 построен на базе 8-битного АЦП, обеспечивающего мгновенную оцифровку входных сигналов с частотой дискретизации 2 ГГц в режиме реального времени. Такая частота дискретизации позволяет восстанавливать форму сигналов с высокой точностью даже при работе с фронтами длительностью менее 1 нс, что делает модель П-4126 эффективным инструментом для анализа высокоскоростных цифровых интерфейсов и импульсных устройств. Глубина памяти осциллографа достигает 28 МБ, что значительно превосходит стандартные показатели приборов начального уровня и позволяет захватывать длительные последовательности сигналов без потери временного разрешения.

• Максимальная частота дискретизации: 2 ГГц — позволяет детально отображать сигналы с частотами до 200 МГц, с запасом, превышающим критерий Найквиста более чем в 5 раз.
• Объём памяти: 28 МБ — даёт возможность записи протяжённых процессов, например, при отладке протоколов обмена или поиске редких ошибок.
• Разрядность АЦП: 8 бит — стандартное разрешение для большинства цифровых осциллографов, обеспечивающее приемлемую динамическую погрешность при измерениях.
• Интерполяция: Sin X/х и линейная — первая идеально подходит для восстановления синусоидальных сигналов, вторая — для быстрого отображения меандров и импульсов.

Режимы триггера

В осциллографе П-4126 реализована развитая система синхронизации, включающая базовые типы триггера (по фронту, длительности импульса, видеосигналу) и специализированные режимы, необходимые для работы с последовательными шинами. Благодаря опции декодирования популярных интерфейсов, осциллограф Акип 4126/2Е превращается в универсальный инструмент для анализа цифровых протоколов, экономя время разработчика на ручную расшифровку сигналов.

• Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN — помогает быстро локализовать ошибки в обмене данными между микроконтроллерами и периферией.
• Режим сегментированной памяти: записывает только активные участки сигнала, пропуская паузы, что эффективно для анализа редких пакетов или прерываний.
• Режим HISTORY: позволяет прокручивать ранее захваченные осциллограммы, сравнивать события и анализировать динамику процесса без повторного запуска.
• Скорость обновления: до 400 000 осциллограмм/сек — многократно увеличивает вероятность захвата кратковременных выбросов и сбоев питания.

Интерфейсы и экран

Осциллограф П-4126 оснащён ярким TFT-дисплеем с диагональю 17,8 см, обеспечивающим комфортную работу даже при длительных измерениях. Разрешение экрана 800×480 пикселей позволяет одновременно отображать до 38 автоматически вычисляемых параметров сигнала, включая амплитудные, временные и интегральные характеристики. Для коммутации с внешними устройствами предусмотрены порт USB и сетевой интерфейс LAN, что даёт возможность управлять осциллографом П-4126 дистанционно, интегрировать его в автоматизированные измерительные стенды и передавать результаты в ПК для дальнейшей обработки.

• Дисплей: TFT, 7 дюймов (17,8 см), разрешение 800×480 — обеспечивает чёткую визуализацию сигналов и меню.
• Интерфейсы: USB и LAN — поддержка удалённого управления через стандартные протоколы LXI и SCPI.
• Автоматические измерения: до 38 параметров — включая период, частоту, амплитуду, среднеквадратичное значение и длительность фронта.
• Математические функции: включая БПФ — позволяет проводить спектральный анализ сигналов без внешнего генератора или анализатора спектра.

Конструкция и точность

Осциллограф Акип 4126/2Е выполнен в компактном корпусе массой всего 2,6 кг, что облегчает его транспортировку и размещение на ограниченном рабочем пространстве. Входное сопротивление 50 Ом и 1 МОм с возможностью переключения расширяет область применения прибора: режим 50 Ом необходим для согласования с высокочастотными трактами и минимизации отражений на частотах свыше 50 МГц, а режим 1 МОм — для стандартных пробников и измерений в цепях с высоким внутренним сопротивлением. Наличие опционального 16-канального логического анализатора (приобретается отдельно) позволяет превратить осциллограф П-4126 в мощный смешанный сигнальный анализатор для одновременной работы с аналоговыми и цифровыми шинами.

• Сопротивление входа: 50 Ом / 1 МОм — переключаемый режим для работы с пассивными и активными щупами, а также коаксиальными кабелями.
• Масса: 2,6 кг — лёгкий прибор, удобный для переноски и полевых выездов.
• Опциональные логические каналы: 16 — добавляют возможность отладки многоразрядных шин и параллельных интерфейсов.
• Гарантийный срок: 36 месяцев — подтверждает надёжность элементной базы и стабильность характеристик.

В сравнении с более доступными осциллографами серии АКИП-4100, модель П-4126 обладает вдвое большей полосой пропускания (200 МГц против 100 МГц) и повышенной частотой дискретизации до 2 ГГц, что делает её предпочтительным выбором для работы с современными цифровыми микросхемами и быстродействующими интерфейсами. В отличие от младших версий, осциллограф П-4126 поддерживает декодирование последовательных шин CAN и LIN, что критично для автомобильной и промышленной электроники, а также предлагает режим сегментированной памяти, отсутствующий в моделях начального уровня. По сравнению с высококлассными приборами с полосой 500 МГц и выше, Акип 4126/2Е сохраняет компактность и меньшую стоимость, не жертвуя основными средствами диагностики сложных сигналов.
