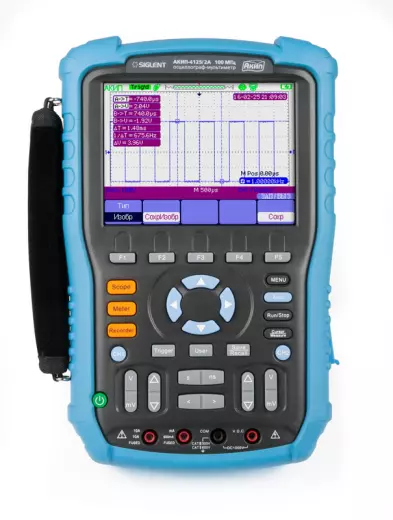

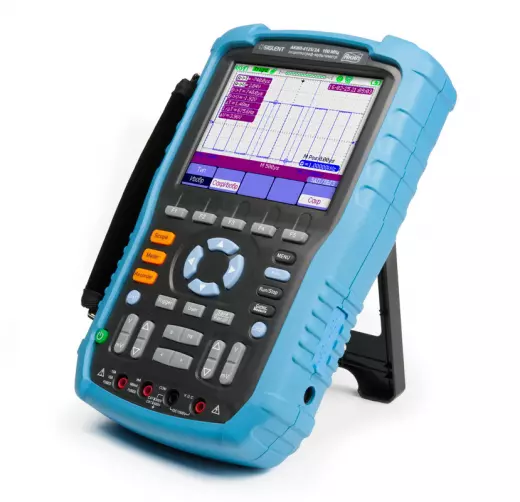

АКИП-4125/2А осциллограф-мультиметр (100 мгц)

Осциллограф Акип 4125/2А осциллограф-мультиметр (100 мгц) представляет собой двухканальный цифровой прибор с частотой дискретизации 1 ГГц и полосой пропускания 100 МГц, оснащённый встроенным мультиметром и изолированными входами. Эта модель является базовой в серии 4125/2А и предлагает оптимальный набор характеристик для сервисных лабораторий, ремонтных мастерских и учебных классов, где требуется надёжный инструмент для работы с сигналами до 100 МГц без переплаты за избыточную полосу. По сравнению со старшими версиями линейки, модель 100 сохраняет ключевые преимущества: память 2 МБ, дискретизацию 1 ГГц и автономное питание до 5 часов, но имеет более доступную цену. Встроенный мультиметр с функцией TrendPlot и регистратор на 7 МБ делают прибор универсальным решением для комплексной диагностики аналоговых и цифровых устройств. Рассмотрим детально технические особенности АКИП-4125/2А.

Параметры дискретизации

Осциллограф Акип 4125/2А имеет максимальную частоту дискретизации 1 ГГц, что в 10 раз превышает его полосу пропускания 100 МГц и гарантирует точное восстановление формы сигнала даже на высоких частотах. Такое соотношение обеспечивает 10 выборок на период для сигнала 100 МГц, что значительно превышает минимально рекомендуемый коэффициент 2,5 выборки на период по теореме Котельникова. Глубина памяти 2 МБ позволяет записывать длительные последовательности, а при уменьшении развёртки до 50 мс/дел захватываются процессы длительностью до нескольких секунд.

• Дискретизация: 1 ГГС/с реальная, без интерполяции, на оба канала.
• Память: 2 МБ на канал, позволяет детально анализировать записанный сигнал.
• АЦП: 8 бит, обеспечивает разрешение 256 уровней по амплитуде.
• Вход: 1 МОм, стандартное сопротивление для пассивных щупов 1:1 и 1:10.

Благодаря сочетанию высокой частоты дискретизации 1 ГГц и памяти 2 МБ, осциллограф 100 позволяет эффективно работать с импульсными сигналами, где важна детализация фронтов. Например, при анализе сигналов шины SPI с частотой 10 МГц прибор захватывает до 2000 бит за один период развёртки, что достаточно для большинства задач отладки микроконтроллерных систем без использования логического анализатора.

Измерения мультиметра

Встроенный мультиметр модели 4125/2А обеспечивает полный набор измерений, необходимых при обслуживании электронных устройств: постоянное и переменное напряжение, сила тока, сопротивление, ёмкость, проверка диодов и прозвонка цепей со звуковой индикацией. Это позволяет электрику или сервисному инженеру оперативно проверить основные параметры цепи, не переключаясь на другой прибор, что ускоряет процесс локализации неисправности в 2–3 раза.

• Напряжение: постоянное и переменное, с автоматическим выбором диапазона.
• Ток: измерение силы тока до 10 А (через внешний шунт или токовые клещи).
• Сопротивление: до 40 МОм с разрешением 0,1 Ом.
• Ёмкость: измерение конденсаторов до 100 мкФ с точностью ±3%.

Функция TrendPlot для мультиметра, использующая 1,2 МБ выделенной памяти, позволяет записывать изменение измеряемого параметра во времени. Это особенно полезно при поиске периодических сбоев — например, отслеживание пульсаций выходного напряжения блока питания в течение нескольких часов с отображением графика на экране осциллографа 100. Регистратор с памятью 7 МБ дополняет эту возможность, позволяя сохранять до 1000 осциллограмм для последующего анализа через USB-интерфейс.

Батарея и изоляция

Гальваническая изоляция входов АКИП-4125/2А обеспечивает полную развязку между каналами и от земли прибора, что критично при работе в цепях с высокими напряжениями и в присутствии синфазных помех. Встроенный Li-ion аккумулятор обеспечивает до 5 часов непрерывной работы без подключения к сети, что делает модель 100 идеальным инструментом для выездного обслуживания промышленного оборудования, лифтового хозяйства и систем автоматики.

• Батарея: Li-ion, время работы до 5 часов, зарядка от USB или сетевого адаптера.
• Масса: 2,5 кг, удобно носить в плечевой сумке или кейсе.
• Дисплей: TFT 5,7" (14,5 см) с разрешением 320x234 точки.
• Изоляция: каналы изолированы друг от друга, что позволяет использовать дифференциальные измерения.

При работе от аккумулятора осциллограф 100 полностью отключает цепь заземления, что позволяет подключать щупы к точкам схемы, имеющим потенциал относительно земли до 600 В (в категории CAT II), без риска короткого замыкания и повреждения прибора. Это особенно актуально при диагностике импульсных источников питания, где «горячая» земля относительно фазы часто становится проблемой для обычных заземлённых осциллографов.

Обработка и триггер

Математические функции осциллографа 4125/2А включают сложение, вычитание и умножение каналов, а также быстрое преобразование Фурье (БПФ) для спектрального анализа сигналов. БПФ позволяет выявлять гармонические искажения, что необходимо при настройке усилителей мощности и фильтров, а также при оценке качества сигнала в сетях электропитания. Система триггера поддерживает синхронизацию по длительности импульса и ТВ-сигналам, что расширяет сферу применения прибора.

• Математика: +, -, ×, интегрирование, дифференцирование, БПФ с оконными функциями.
• Триггер: по фронту, по длительности импульса, по видеосигналу (TV).
• Автоизмерения: до 20 автоматически вычисляемых параметров сигнала.
• Курсоры: ручные и автоматические, с высокой точностью позиционирования.

Синхронизация по длительности импульса особенно полезна при поиске глитчей и сбоев в цифровых схемах, где необходимо выделить импульсы аномальной ширины. ТВ-синхронизация позволяет стабилизировать изображение видеосигналов PAL и NTSC, что делает осциллограф 100 пригодным для обслуживания систем видеонаблюдения и тестирования видеовыходов различных устройств. Автоматические курсорные измерения дают мгновенный доступ к частоте, периоду, амплитуде, среднеквадратичному и пиковому значениям без необходимости ручных подсчётов.

В линейке комбинированных осциллографов-мультиметров Акип серии 4125/2А модель с полосой 100 МГц является базовой, но при этом сохраняет максимальную частоту дискретизации 1 ГГц и объём памяти 2 МБ, которые в старшей модели 4125/4А (200 МГц) снижены до 500 МГц и 32 кБ соответственно. Таким образом, АКИП-4125/2А оказывается предпочтительным выбором для задач, где важны глубина записи и детализация сигнала, а не абсолютное значение полосы пропускания. По сравнению с младшей моделью 4128/1 (60 МГц, 1 ГГц, 2 МБ), версия 100 предлагает почти вдвое большую полосу при сохранении всех остальных характеристик, что делает её оптимальным решением для лабораторий и сервисных центров, работающих с сигналами в диапазоне до 50–70 МГц (с учётом третьей гармоники).
