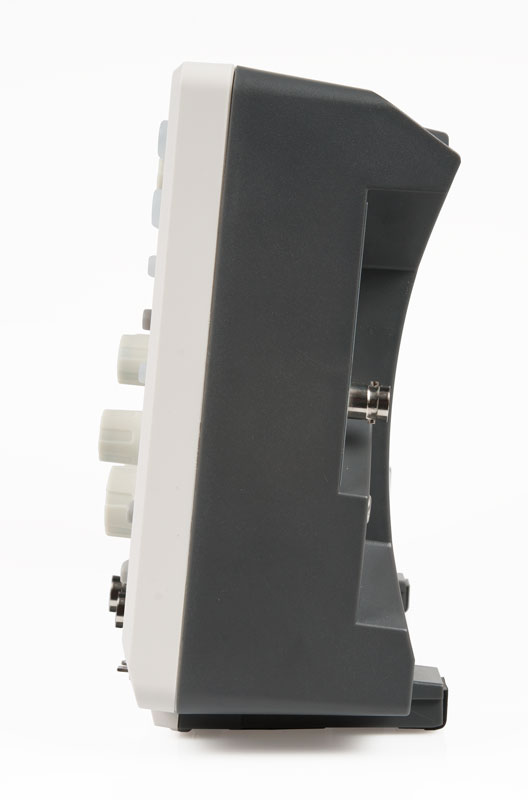

АКИП-4122/9V осциллограф

Осциллограф Акип 4122/9V цифровой представляет собой двухканальную модель с полосой пропускания 300 МГц и частотой дискретизации 2,5 ГГц, ориентированную на задачи, требующие высокой точности и быстродействия. Осциллограф 9V отличается компактным исполнением, возможностью работы с входным сопротивлением 50 Ом и 1 МОм, а также оснащён интерполяцией Sin X/х для восстановления формы сигнала. Эта модель подходит для сервисных центров, лабораторий и производственных участков, где востребован анализ высокочастотных импульсов без потери детализации. Базовая конфигурация осциллографа 9V может быть расширена за счёт опций, включая батарейное питание, мультиметр и генератор сигналов, что делает его гибким инструментом для мобильных рабочих мест.

Полоса и дискретизация

Осциллограф 9V обеспечивает полосу пропускания 300 МГц, что позволяет уверенно работать с современными высокоскоростными цифровыми шинами, видеосигналами и радиочастотными трактами вплоть до десятков мегагерц. Максимальная частота дискретизации 2,5 ГГц в сочетании с 8-битным АЦП даёт временное разрешение до 400 пикосекунд, что критично при отладке импульсных источников питания и быстродействующих логических схем.

• Полоса пропускания: 300 МГц по каждому из двух каналов — достаточный запас для измерения 5-й и 7-й гармоник сигналов до 30 МГц.
• Частота дискретизации: 2,5 ГГц — позволяет фиксировать фронты наносекундной длительности с минимальной погрешностью.
• Интерполяция: Sin X/х и линейная — обеспечивает плавное восстановление формы сигнала между отсчётами, что особенно важно при анализе синусоидальных и импульсных сигналов.
• Входное сопротивление: 50 Ом и 1 МОм — переключаемый вход адаптирует осциллограф 9V для работы с высокочастотными линиями передачи и цепями с высоким выходным сопротивлением.

Память и фильтрация

Осциллограф 9V оснащён максимальным объёмом памяти 40 МБ, распределяемых между двумя каналами, что позволяет захватывать длительные последовательности сигналов с высоким разрешением, не теряя деталей при масштабировании. Встроенные цифровые фильтры (нижних, верхних частот, полосовые) дают возможность подавлять шумы и выделять полезный сигнал без внешнего программного обеспечения.

• Объём памяти: 40 МБ — позволяет записывать до нескольких миллионов отсчётов на канал, сохраняя детализацию при максимальной частоте дискретизации.
• Цифровые фильтры: программируемые ФНЧ, ФВЧ и полосовые — помогают очистить сигнал от высокочастотных помех и постоянной составляющей.
• Внутренняя память: 100 осциллограмм и 8 профилей настроек — обеспечивает быстрый доступ к часто используемым конфигурациям и эталонным сигналам.
• Математические функции: сложение, вычитание, умножение, интегрирование, дифференцирование — расширяют возможности анализа сигналов в реальном времени.

Измерения и спектральный анализ

Осциллограф 9V поддерживает автоматические измерения до 20 параметров, включая амплитудные, временные и интегральные характеристики, а также курсорные измерения, которые ускоряют контроль критических точек осциллограммы. Встроенный анализатор спектра на основе БПФ с размером окна 1 кБ позволяет проводить частотный анализ сигналов, выявляя гармонические искажения и паразитные модуляции без дополнительного оборудования.

• Автоматические измерения: до 20 параметров (амплитуда, частота, период, фронт, спад, скважность и др.) — выводятся на экран в числовом виде поверх осциллограммы.
• Курсорные измерения: два курсора с отображением разности по напряжению и времени — обеспечивают высокую точность ручной оценки параметров сигнала.
• БПФ: 1 кБ — позволяет анализировать спектральный состав сигнала, включая оценку уровня шума и гармоник.
• Режимы триггера: по фронту, импульсу, видео, шине — обеспечивают стабильный захват сложных сигналов в цифровых и аналоговых цепях.

Интерфейсы и расширение

Осциллограф 9V оснащён интерфейсами USB и LAN для удалённого управления и передачи данных, а также выходом VGA для подключения внешнего монитора, что удобно при демонстрации осциллограмм на большом экране в учебных аудиториях или производственных совещаниях. Опционально прибор может быть дополнен батарейным питанием, мультиметром, генератором сигналов, Wi-Fi, сенсорным экраном и модулем декодирования протоколов, что расширяет его функциональность до уровня многофункциональной измерительной станции, при массе всего 2,6 кг.

• Интерфейсы: USB (хост и устройство), LAN — поддерживают удалённое управление через ПК и передачу данных в реальном времени.
• Выход VGA: внешний монитор с разрешением до 800х600 — позволяет транслировать изображение на проектор или дополнительный дисплей.
• Опции расширения: батарейное питание, мультиметр, генератор сигналов, Wi-Fi, сенсорный экран, декодирование протоколов — настраивают осциллограф 9V под конкретные задачи, от полевых измерений до автоматизированных стендов.
• Масса: 2,6 кг — облегчает переноску и монтаж на рабочем месте, а также позволяет использовать прибор в выездных условиях при установке опции аккумулятора.

В сравнении с младшей моделью АКИП-4122/1, осциллограф 9V выигрывает по полосе пропускания (300 МГц против 200 МГц) и частоте дискретизации (2,5 ГГц против 1 ГГц), а также предлагает расширенный объём памяти 40 МБ и большее число автоматических измерений. При этом компактная масса и возможность опционального батарейного питания делают его предпочтительным выбором для мобильных бригад и лабораторий с ограниченным пространством, где важна как производительность, так и гибкость конфигурации.

Покупка АКИП-4122/9V осциллограф в BESTKIP

Купить АКИП-4122/9V осциллограф можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним 9V с соседними индексами по полосе, каналам и дискретизации.
