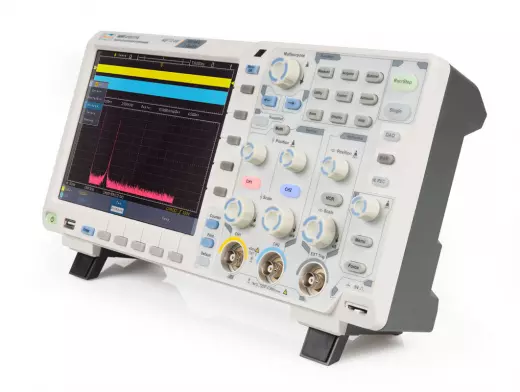

АКИП-4122/7V осциллограф

Осциллограф Акип 4122/7V — это цифровой двухканальный прибор с полосой пропускания 100 МГц, частотой дискретизации 1 ГГц и глубиной памяти 40 МБ, предназначенный для профессиональной отладки электроники, сервисного обслуживания и лабораторных измерений. Модель 7V выделяется в линейке Акип наличием опционального сенсорного экрана, модуля Wi-Fi и встроенного генератора сигналов, что превращает его в многофункциональную платформу. Базовое исполнение уже включает интерфейсы USB и LAN, выход VGA для подключения внешнего монитора и 8-битный АЦП. Осциллограф 7V ориентирован на инженеров, которым требуется высокая точность измерений в сочетании с возможностью расширения функционала под конкретные задачи. При массе 2,6 кг прибор остаётся мобильным, но при этом не уступает стационарным решениям по ключевым измерительным параметрам.

Полоса и дискретизация

• Полоса пропускания: 100 МГц — достаточна для исследования аналоговых и цифровых сигналов в силовой электронике, импульсных источниках питания и микроконтроллерных системах.
• Максимальная частота дискретизации: 1 ГГц (реальная, без интерполяции) — обеспечивает детальное восстановление фронтов импульсов длительностью от 1 нс.
• АЦП: 8 бит с сопротивлением входа 1 МОм — стандартный набор для подавляющего большинства измерительных задач, совместим с пассивными щупами 1:1 и 10:1.
• Интерполяция: Sin X/х и линейная — первая даёт наилучшее визуальное представление синусоидальных сигналов, вторая — точное отображение прямоугольных импульсов без выбросов.

Осциллограф 7V перекрывает основные потребности сервисных центров по ремонту компьютерной техники, источников питания и периферийного оборудования. Частота 1 ГГц позволяет уверенно работать с сигналами до пятой гармоники в диапазоне 20 МГц, что актуально для анализа шин SPI, I²C и UART (при активации опции декодирования).

Память и измерения

• Максимальный объём памяти: 40 МБ (мегабайт, не мегабит) на один канал — позволяет записывать длительные последовательности без потери разрешения по времени.
• Автоматические измерения: до 20 параметров одновременно (амплитуда, частота, период, фронт, спад, скважность, среднеквадратичное значение и другие) с выводом на экран в виде таблицы.
• Курсорные измерения: два типа курсоров (вертикальные/горизонтальные) с отображением разницы по времени, частоте и напряжению.
• Математика и БПФ: сложение, вычитание, умножение, деление каналов, а также быстрое преобразование Фурье с окном 1 кБ — для спектрального анализа сигналов до 50 МГц (по частоте Найквиста).

Глубина памяти 40 МБ у модели 7V — одно из главных преимуществ в своей ценовой категории. При частоте дискретизации 1 ГГц это даёт длительность записи до 40 мс на максимальной частоте, что достаточно для захвата пакетов данных, стартовых последовательностей и переходных процессов. При уменьшении частоты развёртки время записи увеличивается пропорционально, позволяя наблюдать сигналы длительностью в несколько секунд.

Управление и визуализация

• Дисплей: TFT 20 см (по диагонали), разрешение 800×600 пикселей, формат 10×14 делений — крупная сетка для точной установки курсоров и визуального сравнения сигналов.
• Опция сенсорного экрана: упрощает навигацию по меню, управление курсорами и масштабирование осциллограммы жестами — особенно удобно при частой смене режимов развёртки.
• Выход VGA: подключение внешнего монитора или проектора для демонстрации измерений в учебных классах или на совещаниях.
• Интерфейсы: USB (для подключения к ПК и управления через удалённый рабочий стол) и LAN (для интеграции в автоматизированные измерительные стенды).

Осциллограф 7V комплектуется удобным меню на русском языке, а наличие физических кнопок и энкодеров позволяет быстро регулировать развёртку и чувствительность без отвлечения от измерений. Встроенная память сохраняет до 100 осциллограмм и 8 профилей настроек, что полезно при периодическом контроле серийных образцов или при работе с несколькими типами устройств.

Расширение и мобильность

• Опция батарейного питания: превращает стационарный прибор в портативный для выездных работ и полевых испытаний.
• Опция генератора сигналов: встроенный функциональный генератор с возможностью воспроизведения синуса, меандра, пилы и произвольных форм — для тестирования усилителей, фильтров и датчиков без внешнего оборудования.
• Опция мультиметра: добавляет режимы измерения постоянного и переменного напряжения, тока, сопротивления, ёмкости и проверки диодов.
• Опция декодирования протоколов: поддерживает I²C, SPI, UART, CAN, LIN — для отладки цифровых интерфейсов без покупки отдельного логического анализатора.

Универсальность модели 7V достигается за счёт модульной архитектуры: базовый блок содержит все необходимые измерительные функции, а дополнительные опции активируются программно или установкой физических модулей. Это позволяет приобретать прибор под текущие задачи и расширять его по мере роста требований. В сравнении с младшей моделью 7B (полоса 50 МГц), осциллограф 7V даёт вдвое большую полосу и в 4 раза более глубокую память, сохраняя тот же форм-фактор и массу 2,6 кг.

Осциллограф 7V позиционируется как рабочая лошадка для лабораторий разработки, сервисных центров и учебных заведений. Его 100-мегагерцовая полоса и гигагерцовая дискретизация перекрывают 90% задач по ремонту и наладке электронных устройств. Опциональные модули (генератор, мультиметр, декодер шин) превращают прибор в многофункциональный измерительный комплекс, заменяющий три отдельных устройства на столе. При этом базовая цена остаётся конкурентоспособной благодаря модульности — вы платите только за то, что действительно используете. Модель 7V выпускается под брендом Акип с заводской гарантией 36 месяцев, что подтверждает надёжность компонентов и качество сборки. Для поверки прибор допускается направлять в аккредитованные метрологические службы согласно требованиям ГОСТ — процедура стандартна для оборудования данного класса.
