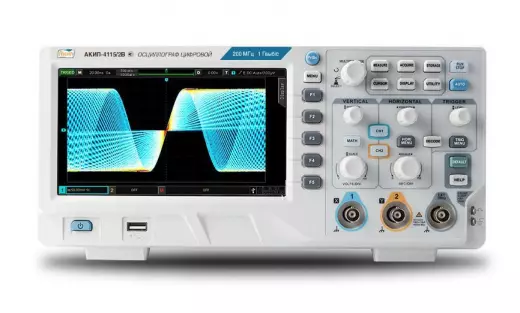

АКИП-4115/1В Осциллограф цифровой

Осциллограф Акип 4115/1В цифровой представляет собой двухканальный измерительный прибор с полосой пропускания 100 МГц и частотой дискретизации 1 ГГц, ориентированный на широкий спектр задач — от ремонта бытовой электроники до отладки промышленных контроллеров и учебных лабораторных работ. Модель П-4115 выделяется в линейке «Акип» режимом Multi-Scopes, позволяющим устанавливать независимую синхронизацию для каждого из двух каналов, что критично при анализе асинхронных сигналов, например, при сравнении входного и выходного напряжений в импульсных преобразователях. Объём памяти 56 МБ и скорость обновления экрана до 500 000 осциллограмм в секунду делают осциллограф П-4115 мощным инструментом для поиска редких сбоев и коротких паразитных импульсов, которые на приборах с малой глубиной захвата остаются незамеченными. Встроенные функции вольтметра и частотомера с разрешением 7 разрядов позволяют выполнять прецизионные измерения без подключения дополнительного оборудования, а поддержка декодирования RS232/UART, I2C и SPI упрощает настройку цифровых интерфейсов. В отличие от младших версий с полосой 50 МГц, осциллограф Акип 4115/1В обеспечивает вдвое большую полосу и продвинутую визуализацию с 256 уровнями интенсивности, имитирующую поведение аналогового луча для лучшего восприятия сигналов.

Двухканальная архитектура и частота дискретизации

Осциллограф П-4115 построен на двух независимых каналах с полосой пропускания 100 МГц каждый, что позволяет одновременно контролировать два сигнала — например, вход и выход усилителя, или тактовый сигнал и линию данных. Частота дискретизации 1 ГГц в режиме реального времени даёт 10 отсчётов на период сигнала 100 МГц, обеспечивая достоверное восстановление формы с минимальными ошибками интерполяции. Восьмибитный АЦП в сочетании с интерполяцией Sin X/х гарантирует плавное отображение синусоидальных сигналов, а линейная интерполяция применяется для точной передачи прямоугольных импульсов и коротких выбросов. Входное сопротивление 1 МОм стандартно для универсальных пассивных щупов, что обеспечивает совместимость с большинством имеющихся пробников и даёт возможность проводить измерения в высокоомных цепях без внесения существенных искажений.

• Полоса пропускания: 100 МГц — перекрывает основной спектр сигналов в цифровой и аналоговой электронике.
• Частота дискретизации: 1 ГГц — гарантирует достоверный захват фронтов длительностью около 3,5 нс.
• Число каналов: 2 — оптимальное количество для большинства сервисных и лабораторных задач.
• Сопротивление входа: 1 МОм — универсальный импеданс для работы с пассивными щупами 1:1 и 1:10.

Независимая синхронизация Multi-Scopes

Ключевое преимущество осциллографа П-4115 — режим Multi-Scopes, обеспечивающий независимую синхронизацию по каждому из двух каналов. Это означает, что один канал может быть запущен по переднему фронту, а второй — по заднему или по длительности импульса, что особенно важно при анализе сигналов с разными временными характеристиками. Например, при отладке драйвера шагового двигателя осциллограф П-4115 позволяет одновременно наблюдать сигнал управления и ток обмотки, запуская синхронизацию по фронту управляющего импульса и по моменту достижения тока порогового значения. При работе с цифровыми интерфейсами Multi-Scopes даёт возможность синхронизировать один канал по тактовому сигналу, а второй — по начальному байту данных, упрощая анализ временных соотношений. Эта функция, доступная в осциллографе П-4115, обычно реализуется только в приборах более высокой ценовой категории, что делает модель особенно привлекательной для инженеров, работающих с разнородными сигналами.

• Multi-Scopes: независимый триггер для каждого канала — уникальная возможность для анализа асинхронных процессов.
• Режимы триггера: по фронту, длительности, видеосинхронизации — перекрывают основные сценарии захвата.
• Синхронизация пакетов: по началу кадра в последовательных протоколах для стабильного отображения.
• 256 уровней интенсивности: визуальная гистограмма плотности сигнала, облегчающая оценку стабильности.

Глубина памяти и математическая обработка

Осциллограф П-4115 оснащён максимальным объёмом памяти 56 МБ, что позволяет записывать длительные последовательности сигналов без потери разрешения, сохраняя детализацию даже при медленных развёртках. При частоте дискретизации 1 ГГц этот объём памяти обеспечивает захват интервалов до нескольких секунд, что критично при анализе переходных процессов в блоках питания, системах запуска двигателей и длительных пакетных передачах. Встроенные математические функции включают сложение, вычитание, умножение сигналов, а быстрое преобразование Фурье с окном 1 МБ позволяет проводить спектральный анализ с хорошим частотным разрешением. Программные функции вольтметра и частотомера с разрешением 7 разрядов работают по аналоговым каналам, обеспечивая высокую точность измерений действующего напряжения, частоты и периода без переключения на внешние приборы.

• Объём памяти: 56 МБ — позволяет записывать длительные процессы с высоким временным разрешением.
• БПФ: 1 МБ — спектральный анализ сигналов для выявления гармонических искажений.
• Вольтметр и частотомер: 7 разрядов — прецизионные измерения встроенными средствами.
• Математика каналов: сложение, вычитание, умножение — для расчёта производных параметров.

Интерфейсы, дисплей и декодирование протоколов

Осциллограф П-4115 оснащён TFT-дисплеем диагональю 17,78 см с разрешением 800x480, обеспечивающим чёткое и детализированное отображение сигналов, измерительных таблиц и расшифрованных протоколов. Технология 256 уровней интенсивности свечения луча даёт наглядное представление о распределении амплитуд, помогая быстро оценить характер сигнала и наличие шумов. Интерфейсы USB и LAN предоставляют гибкие возможности для удалённого управления, передачи данных и интеграции в автоматизированные измерительные системы. Осциллограф П-4115 уже в стандартной комплектации поддерживает синхронизацию и декодирование последовательных протоколов RS232/UART, I2C и SPI, что позволяет анализировать обмен между микроконтроллером и периферией без дополнительных анализаторов. Опционально доступно декодирование автомобильных шин CAN и LIN, расширяющих применение прибора в диагностике транспортных средств и промышленных сетей.

• Дисплей: TFT 17,78 см (800x480) — комфортный для одновременного вывода сигналов и служебной информации.
• Интерфейсы: USB, LAN — стандартные каналы для связи с ПК и удалённого мониторинга.
• Декодирование: RS232/UART, I2C, SPI — стандартно, без дополнительных затрат.
• Масса: 3 кг — лёгкий и компактный корпус для мобильной работы.

В сравнении с моделью АКИП-4115/1А (полоса 100 МГц, память 2 МБ), осциллограф П-4115 предлагает в 28 раз больший объём памяти (56 МБ против 2 МБ) и встроенный режим Multi-Scopes с независимой синхронизацией каналов, что кардинально расширяет его возможности для анализа сложных временных диаграмм. В отличие от младшей версии, П-4115 оснащён частотомером с разрешением 7 разрядов и функцией декодирования последовательных протоколов, делая его более универсальным инструментом. При этом по сравнению со старшей двухканальной моделью 4115/2В (200 МГц), осциллограф П-4115 сохраняет все ключевые функции, включая Multi-Scopes и глубокую память, предлагая оптимальный баланс между производительностью и стоимостью для лабораторий, работающих с сигналами до 100 МГц.

Покупка АКИП-4115/1В Осциллограф цифровой в BESTKIP

Купить АКИП-4115/1В Осциллограф цифровой можете в BESTKIP — консультация по характеристикам, КП и доставка по России.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем, когда П-4115 оптимален, а когда стоит рассмотреть другую модель линейки.
