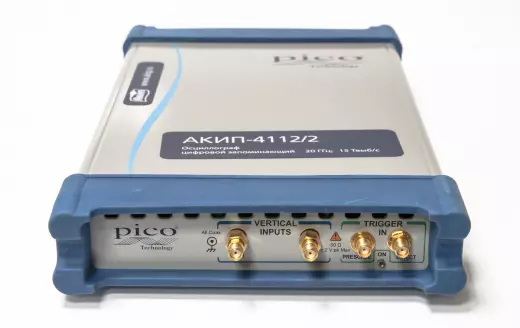

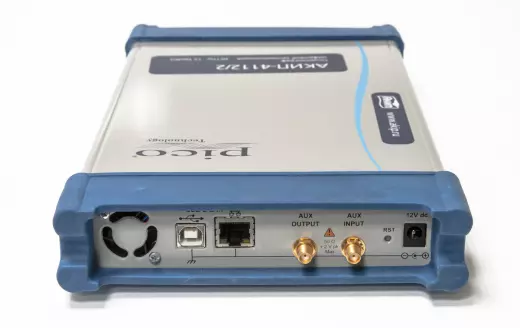

АКИП-4112/1 осциллограф

Осциллограф Акип 4112/1 представляет собой двухканальный стробоскопический USB-прибор с полосой пропускания 12 ГГц, оснащённый 16-разрядным АЦП и встроенным рефлектометром для анализа линий передачи. Модель построена на основе цифровой стробоскопической архитектуры с максимальной частотой стробирования до 200 кГц, что позволяет добиваться сверхвысокого временного разрешения при исследовании периодических высокочастотных сигналов. Прибор ориентирован на инженеров-разработчиков СВЧ-устройств, специалистов по целостности сигналов и сервисных инженеров, работающих с высокоскоростными интерфейсами и линиями передачи данных. Отличие П-4112/1 от старшей модели П-4112/3 заключается в полосе пропускания 12 ГГц против 20 ГГц, уменьшенной частоте стробирования 200 кГц (вместо 1 МГц) и объёме памяти 4 кБ, однако при этом сохранены 16-битный АЦП, 167 шаблонов маскового теста и функция рефлектометра. Масса прибора 1,3 кг и интерфейсы USB/LAN делают его мобильным решением для лабораторных и производственных задач, связанных с анализом высокочастотных трактов.

Стробоскопия 12 ГГц

Стробоскопический метод, реализованный в П-4112/1, предполагает последовательный сбор выборок из множества повторяющихся циклов сигнала при максимальной частоте стробирования 200 кГц. Полоса пропускания 12 ГГц позволяет регистрировать сигналы с временем нарастания менее 29 пс, что достаточно для анализа большинства высокоскоростных цифровых интерфейсов, включая PCI Express и Serial ATA. Внешняя синхронизация с делителем частоты до 14 ГГц обеспечивает стабильный запуск при работе с тактовыми сигналами самых быстрых устройств, а входное сопротивление 50 Ом гарантирует согласование с высокочастотными трактами.

• Полоса пропускания: 12 ГГц — охватывает гармоники сигналов до 4 ГГц.
• Частота стробирования: до 200 кГц — накопление 200 000 выборок в секунду.
• Сопротивление входа: 50 Ом — прямое подключение к СВЧ-цепям.
• Внешняя синхронизация: до 2,5 ГГц (с делителем до 14 ГГц).

16-битное разрешение

16-разрядный АЦП П-4112/1 обеспечивает вертикальное разрешение 65 536 уровней квантования, что кардинально повышает точность измерения малых сигналов на фоне больших постоянных составляющих. Такая разрядность особенно важна при построении «глазковых» диаграмм NRZ и RZ, где требуется различать уровни логического нуля и единицы с минимальной погрешностью. В сочетании со стробоскопическим накоплением это даёт возможность регистрировать сигналы с амплитудой менее 0,1% от полной шкалы.

• Разрядность АЦП: 16 бит — 65 536 уровней квантования.
• Объём памяти: 4 кБ — для хранения до 4000 отсчётов на канал.
• Автоизмерения: до 138 параметров, включая джиттер и БПФ.
• Маркерные измерения: ΔU, ΔT, ΔU/ΔT, F — для точных оценок.

Рефлектометр в приборе

Встроенный рефлектометр существенно расширяет функциональность П-4112/1, позволяя оценивать параметры линий передачи — определять волновое сопротивление, локализовать обрывы и неоднородности в кабелях и печатных проводниках. Эта возможность особенно востребована при отладке высокочастотных трактов, где целостность линии критически влияет на качество передачи сигнала. Дополнительный вход внешней синхронизации с восстановлением тактовой частоты до 2,7 Гб/с даёт возможность привязывать измерения к тактовому сигналу тестируемого устройства, что повышает достоверность рефлектометрических данных.

• Рефлектометр: анализ линий передачи, поиск неоднородностей.
• Восстановление тактовой частоты: до 2,7 Гб/с — для синхронизации с потоком.
• Дополнительный вход: внешняя синхронизация с делителем до 14 ГГц.
• Гистограммы: по напряжению и времени для статистического анализа.

167 масок и статистика

Осциллограф П-4112/1 оснащён автоматизированным тестом сигнала по маске с 167 предустановленными шаблонами, охватывающими все основные промышленные стандарты: SONET/SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express и Serial ATA. Прибор поддерживает выполнение до 10 прямых и до 4 статистических измерений одновременно, что позволяет контролировать широкий набор параметров без переключения режимов. Режимы усреднения, огибающей и послесвечения дают полную картину поведения сигнала во времени, а математические функции включают быстрое преобразование Фурье (БПФ) в двух каналах для спектрального анализа.

• Тест по маске: 167 шаблонов по индустриальным стандартам.
• Одновременные измерения: до 10 прямых и до 4 статистических.
• Режим послесвечения: визуализация истории сигнала.
• Интерфейсы: USB и LAN — удалённое управление и передача данных.

В сравнении с моделью П-4112/3, осциллограф П-4112/1 предлагает полосу пропускания 12 ГГц вместо 20 ГГц и частоту стробирования 200 кГц вместо 1 МГц, что делает его более доступным решением для задач, не требующих максимальной полосы. При этом сохранены ключевые преимущества: 16-битный АЦП, 167 масок, рефлектометр и восстановление тактовой частоты. Для большинства задач анализа высокоскоростных интерфейсов и СВЧ-цепей полосы 12 ГГц более чем достаточно, а снижение стоимости делает П-4112/1 оптимальным выбором для лабораторий и производств, где важна точность измерений и функциональность рефлектометра без переплаты за избыточную полосу.

Покупка АКИП-4112/1 осциллограф в BESTKIP

Купить АКИП-4112/1 осциллограф можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним П-4112 с соседними индексами по полосе, каналам и дискретизации.
