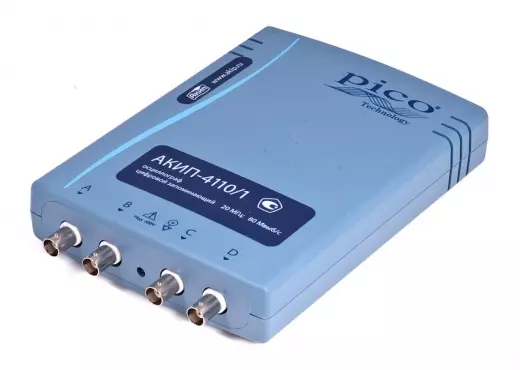

АКИП-4110/1 осциллограф

Осциллограф Акип 4110/1 представляет собой четырёхканальный USB-прибор, совмещающий функции осциллографа и анализатора спектра в одном корпусе. Модель П-4110 имеет полосу пропускания 20 МГц и максимальную частоту дискретизации 80 МГц, что достаточно для большинства задач отладки аналоговых и цифровых схем общего назначения. Благодаря четырём каналам и глубокой памяти 32 МБ, прибор позволяет одновременно контролировать несколько шин или питающих напряжений, что критично при диагностике микроконтроллерных систем. Компактный вес 0,5 кг и USB-интерфейс делают П-4110 удобным инструментом для полевых и лабораторных работ, где требуется мобильность без потери функциональности.

Четыре канала и память

Осциллограф Акип 4110/1 оснащён четырьмя каналами, что является ключевым преимуществом перед двухканальными моделями. Это позволяет одновременно подключать до четырёх точек схемы, например, входной и выходной сигналы усилителя, тактовый сигнал и сигнал сброса микроконтроллера. Глубина памяти 32 МБ обеспечивает запись длительных последовательностей, а режим покадровой регистрации сохраняет до 1000 осциллограмм во внутренний буфер.

• Число каналов: 4, обеспечивают одновременный контроль нескольких узлов оборудования.
• Полоса пропускания: 20 МГц, достаточна для большинства задач сервисного обслуживания и отладки аналоговых цепей.
• Частота дискретизации: 80 МГц, позволяет с высоким разрешением восстанавливать формы сигналов на верхнем пределе полосы.
• Объём памяти: 32 МБ, гарантирует захват длинных пакетов данных без потери детализации.

Большой буфер и 12-разрядный АЦП дают преимущество при поиске редких аномалий — послесвечение и усреднение помогают визуализировать даже кратковременные выбросы. В сравнении с осциллографами, имеющими память 1–10 МБ, П-4110 выигрывает в возможности анализа длительных процессов, например, переходных режимов включения питания или обмена по последовательным интерфейсам.

Режим анализатора спектра

Осциллограф Акип 4110/1 имеет встроенный режим анализатора спектра на базе быстрого преобразования Фурье (БПФ). Это позволяет оценивать спектральный состав сигнала без подключения отдельного устройства — достаточно переключить режим работы. БПФ выполняется программно на основе оцифрованных данных, что даёт возможность выявлять гармонические искажения, паразитные частоты и шумовые компоненты в исследуемой цепи.

• Анализатор спектра: встроенный режим для оценки гармонических составляющих до 10 МГц (в зависимости от настроек).
• БПФ: быстрое преобразование Фурье с возможностью отображения спектра в логарифмическом масштабе.
• Разрешение: определяется полосой 20 МГц и частотой дискретизации 80 МГц, что достаточно для большинства аудио- и низкочастотных приложений.
• Применение: поиск резонансов в фильтрах, оценка качества усилителей мощности, анализ модулированных сигналов.

Наличие встроенного спектроанализатора в П-4110 закрывает потребность в дополнительном оборудовании при проведении быстрых проверок. Это отличает модель от чистых осциллографов, где БПФ является лишь вспомогательной функцией без выделенного режима визуализации. В паре с 12-битным АЦП, анализатор спектра позволяет различать малые гармоники на фоне основного сигнала.

Измерения и цифровая регистрация

Осциллограф П-4110 поддерживает полный набор автоматических и курсорных измерений, включая вычисление разности напряжений ΔU и временных интервалов ΔT. Это ускоряет рутинную работу при настройке аналоговых фильтров или проверке временных соотношений в цифровых шинах. Ключевой особенностью является режим покадровой цифровой регистрации, который сохраняет до 1000 осциллограмм во внутренний буфер.

• Автоматические измерения: частота, период, амплитуда, среднеквадратичное значение, скважность.
• Курсорные измерения: ΔU, ΔT, ΔU/ΔT для точного определения параметров переходных процессов.
• Регистрация: до 1000 кадров во внутренней памяти с возможностью последующего просмотра.
• Послесвечение: отображает траекторию сигнала в течение длительного времени, выявляя сбои и дребезг.

Режим покадровой регистрации П-4110 особенно полезен при анализе редких событий — например, сбоев в работе цифровой шины или кратковременных пропаданий питания. Сохранённые кадры можно прокручивать и анализировать по отдельности, что невозможно при работе с традиционным осциллографом с однократным захватом. В сочетании с 32 МБ памяти это превращает П-4110 в мощный инструмент для поиска нестабильностей.

Интерфейс и конструктивные особенности

Управление осциллографом Акип 4110/1 осуществляется через USB-порт, что обеспечивает питание и связь с ПК. Входное сопротивление 1 МОм с возможностью подключения стандартных пассивных щупов (не входят в комплект) делает прибор совместимым с большинством измерительных аксессуаров. Конструкция не имеет встроенного дисплея, а все данные отображаются на экране компьютера через специализированное ПО.

• Интерфейс: USB 2.0, обеспечивает достаточную скорость передачи данных для частоты дискретизации 80 МГц.
• Сопротивление входа: 1 МОм, стандартное для осциллографов общего назначения.
• Масса: 0,5 кг, что облегчает транспортировку и монтаж на стендах.
• Питание: от USB-порта, без необходимости внешнего адаптера.

Благодаря малому весу и питанию от USB, П-4110 идеально подходит для мобильных лабораторий и выездного обслуживания. Отличие от стационарных моделей с массой 2–5 кг — возможность разместить осциллограф в сумке с ноутбуком и использовать в любой точке. При необходимости поверка проводится в аккредитованной лаборатории, подтверждая соответствие полосы 20 МГц и метрологических характеристик.

В сравнении с двухканальными моделями типа Акип 4105/1, четырёхканальный П-4110 выигрывает в задачах одновременного контроля нескольких шин, например, SPI и I2C вместе с питанием. Однако для работы с сигналами выше 20 МГц следует рассматривать модели с большей полосой пропускания, например П-4112. В сегменте USB-осциллографов П-4110 выделяется режимом анализатора спектра и буфером на 1000 кадров, что приближает его к профессиональным многофункциональным устройствам.

Покупка АКИП-4110/1 осциллограф в BESTKIP

Купить АКИП-4110/1 осциллограф можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — сравним П-4110 с соседними индексами по полосе, каналам и дискретизации.
