АКИП-4102 осциллограф

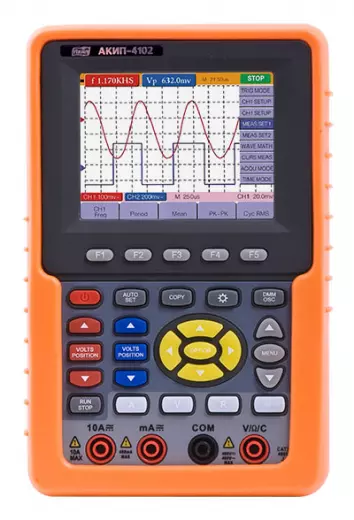

Осциллограф Акип 4102 представляет собой портативный цифровой осциллограф-мультиметр ударопрочного исполнения, оснащенный двумя каналами с полосой пропускания 20 МГц и максимальной частотой дискретизации 100 МГц. Данная модель ориентирована на выездную диагностику, полевые работы и эксплуатацию в условиях, где стационарные приборы неприменимы: масса осциллографа П-4102 составляет всего 0,7 кг, а встроенный Li-pol аккумулятор обеспечивает до 4 часов автономной работы. Осциллограф П-4102 закрывает широкий спектр задач в сервисных службах, автомобильной диагностике, учебных лабораториях и при эксплуатации промышленного оборудования, обеспечивая базовый набор осциллографических измерений и функцию мультиметра в компактном ударопрочном корпусе. Прибор оснащен TFT-дисплеем с диагональю 9,6 см и разрешением 320х240 пикселей, входным сопротивлением 1 МОм, 8-битным АЦП и памятью 6 кБ. Наличие интерфейса USB позволяет выгружать данные на компьютер, а математические функции, включая интерполяцию sin x/x, делают П-4102 полезным для анализа сигналов в диапазоне звуковых и низких радиочастот.

Ударопрочный корпус

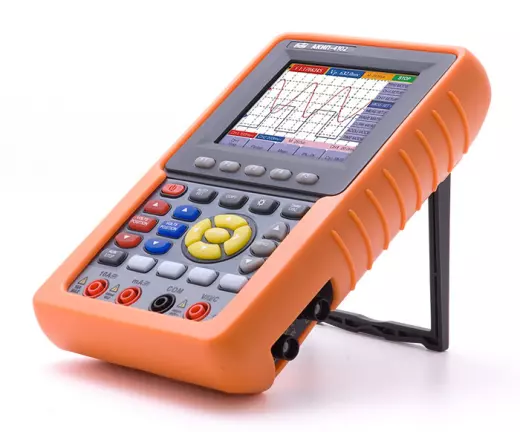

Осциллограф П-4102 специально сконструирован для работы в жестких условиях эксплуатации: ударопрочное исполнение корпуса защищает внутреннюю электронику при случайных падениях, вибрациях и механических воздействиях, неизбежных при полевых работах и выездном сервисе. Это делает П-4102 предпочтительным выбором для технического обслуживания оборудования на строительных площадках, в цехах промышленных предприятий и при аварийно-восстановительных работах, где бережное обращение с измерительной техникой не всегда возможно. Компактные размеры и малая масса 0,7 кг позволяют осциллографу П-4102 легко помещаться в стандартный инструментальный чемодан или рюкзак, не обременяя специалиста лишним весом. В отличие от лабораторных осциллографов, П-4102 не требует аккуратной укладки и дополнительной защиты при транспортировке, что существенно повышает мобильность инженерных бригад. Ударопрочный корпус в сочетании с резиновыми вставками и защитой разъемов делает П-4102 надежным инструментом для выездной диагностики, где каждый прибор должен быть готов к непредсказуемым условиям работы.

Два прибора в одном

Осциллограф П-4102 эффективно совмещает функции двухканального цифрового осциллографа и мультиметра, что позволяет специалисту проводить комплексную проверку электрооборудования, не переключаясь между разными устройствами. В режиме мультиметра П-4102 выполняет измерения постоянного и переменного напряжения, постоянного и переменного тока, активного сопротивления и емкости конденсаторов, что покрывает большую часть потребностей при ремонте и наладке электронных схем. Осциллографическая часть П-4102 обеспечивает полосу пропускания 20 МГц и частоту дискретизации 100 МГц, что позволяет исследовать сигналы вплоть до гармоник пятого порядка для частот до 4 МГц, а также фиксировать фронты импульсов длительностью около 10 нс. Наличие автоматических и курсорных измерений в П-4102 ускоряет рутинные операции по определению амплитуды, частоты, периода и других параметров сигнала, что особенно важно при большом объеме однотипных проверок. Прибор П-4102 также поддерживает синхронизацию по фронту и телевизионному сигналу (ТВ), что делает его полезным для обслуживания видеотехники и систем видеонаблюдения. Объединение осциллографа и мультиметра в одном ударопрочном корпусе с автономным питанием делает П-4102 оптимальным инструментом для мобильных сервисных инженеров и полевых лабораторий.

Основные измерительные функции П-4102 в режиме мультиметра включают:

• Напряжение постоянное и переменное: измерение в широком диапазоне для контроля источников питания и сигнальных цепей.
• Ток постоянный и переменный: позволяет диагностировать нагрузку и режимы работы электроприборов.
• Сопротивление: быстрая проверка целостности резисторов, обмоток и соединительных линий.
• Емкость: оценка состояния конденсаторов непосредственно в процессе ремонта.

Автономная работа

Осциллограф П-4102 оснащен встроенным Li-pol аккумулятором, обеспечивающим до 4 часов непрерывной работы, что делает прибор полностью независимым от внешних источников питания на протяжении рабочей смены. Это критически важно при обслуживании удаленных объектов, подстанций, телекоммуникационных узлов и транспортных средств, где доступ к сети 220 В может быть ограничен или вовсе отсутствовать. Зарядка аккумулятора П-4102 осуществляется через стандартный интерфейс USB, что позволяет использовать для подзарядки обычные портативные зарядные устройства, ноутбуки или автомобильные адаптеры, не требуя специализированного зарядного блока. Низкое энергопотребление П-4102 в сочетании с емким аккумулятором обеспечивает длительное время работы даже при активном использовании подсветки дисплея и измерительных функций. При необходимости осциллограф П-4102 может работать и от внешнего источника питания через USB-порт, что дает возможность проводить длительные серии измерений в стационарных условиях без опасения разрядить аккумулятор. Автономность П-4102 делает его незаменимым помощником для полевых инженеров, служб эксплуатации и монтажных бригад, где каждый час работы без подзарядки повышает эффективность диагностики.

Компактный анализ

Осциллограф П-4102, несмотря на свои малые размеры и массу 0,7 кг, предоставляет полноценный набор инструментов для анализа сигналов, характерный для настольных моделей начального уровня. В П-4102 реализованы математические функции, включая сложение, вычитание и умножение сигналов, что полезно для получения разностных сигналов и анализа шумовых составляющих. Режим X/Y в осциллографе П-4102 позволяет визуализировать фазовые сдвиги и исследовать вольт-амперные характеристики двухполюсников, что часто используется при настройке фильтров и согласующих цепей. Интерполяция sin x/x, доступная в П-4102, улучшает отображение сигналов при малом числе отсчетов на период, повышая точность визуального анализа формы сигнала на пределе полосы пропускания. Память 6 кБ в П-4102 позволяет сохранять осциллограммы для последующего анализа или сравнения с референтными сигналами, хотя и ограничивает длительность записи при максимальной частоте дискретизации. Осциллограф П-4102 дополнен интерфейсом USB для подключения к компьютеру, что упрощает передачу захваченных осциллограмм и данных мультиметра в ПК для документирования и глубокого анализа.

Осциллограф Акип 4102 занимает уникальную нишу в линейке АКИП как компактный, ударопрочный и автономный инструмент для полевой диагностики. В отличие от более старших моделей, таких как АКИП-4147 с полосой 70–120 МГц, осциллограф П-4102 ориентирован на базовый частотный диапазон до 20 МГц, что достаточно для большинства задач ремонта бытовой электроники, автомобильных систем и промышленного оборудования низкой и средней частоты. По сравнению с младшими моделями без функции мультиметра, П-4102 выигрывает за счет встроенного измерителя емкости и возможности проводить комплексную проверку цепей без дополнительных приборов. Осциллограф П-4102 не предназначен для высокочастотной отладки цифровых шин или СВЧ-трактов, но его полосы 20 МГц и частоты дискретизации 100 МГц более чем достаточно для диагностики датчиков, исполнительных механизмов, блоков питания и систем автоматики, что делает его идеальным инструментом для выездных сервисных инженеров и мобильных лабораторий.

Покупка АКИП-4102 осциллограф в BESTKIP

Купить АКИП-4102 осциллограф можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Подбор специалиста — сравним П-4102 с соседними индексами по полосе, каналам и дискретизации.
