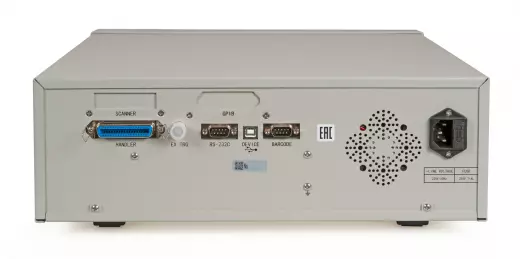

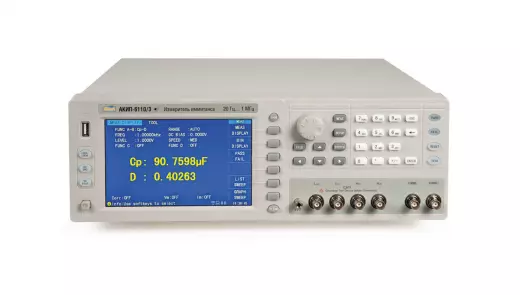

АКИП-6110/2 измеритель иммитанса

Серия: АКИП-6110 Измерители иммитанса серии АКИП-6110 АКИП-6110 — это серия LCR-метров нового поколения для комплексного измерения импеданса компонентов и материалов. Ключевыми преимуществами модели являются высокая базовая точность 0,05%, широкий диапазон частот (до 1 МГц для старшей модели). Прибор обеспечивает скорость измерений до 13 мс на точку, оснащён 7-дюймовым цветным TFT-дисплеем, встроенной памятью на 10 групп данных и возможностью внешнего сохранения на USB-накопитель. Функционально АКИП-6110 поддерживает все основные параметры импеданса (Z, Y, C, L, R, D, Q, θ и др.), имеет режимы графического сканирования и анализа кривых, встроенную коррекцию по холостому ходу, короткому замыканию и нагрузке. Благодаря интерфейсам RS-232C, USB Host/Device, HANDLER и опциональному GPIB прибор легко интегрируется в автоматизированные измерительные системы, соответствующие стандарту LXI. АКИП-6110 оптимален для задач контроля качества, входного контроля и прецизионных лабораторных измерений. · Диапазон частот: 20Гц - 300 кГц ( АКИП-6110/1 ), 20Гц - 5 00 кГц ( АКИП-6110/2 ), 20Гц – 1 М Гц ( АКИП-6110/3 ) · Измерение 13 параметров: комплексное сопротивление на переменном токе ( R, Z, X ), сопротивление пост. току ( DCR ), ЭПС ( ESR ), проводимость ( G, Y, B ), ёмкость (С), индуктивность ( L ), тангенс угла потерь ( D ), добротность ( Q ), фазовый сдвиг °/ rad ( q ) · Погрешность измерений: ± 0,05 % … ± 0,4% (в зависимости от диапазона/ уровня) · Скорость измерения ( F >10 кГц): 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.) · Тест трансформаторов: Turns - Ratio ( коэф. трансф. ), Turns ( витки обмоток ), Phase (фазовый угол), leakage inductance / Lk (и нд. утечки/ рассеяния ) · Параллельная/ последовательная схема замещения · Режим полярных координат: Z +фаз.сдвиг ( q )/ Y +фаз.сдвиг ( q ) · Широкие функц. возможности по сбору и анализу информации · Режим усреднение значения (1 - 255) · Тест «Годен/ Негоден» ( Pass / Fail ) в режимах: « D -абс. знач./ D -изм %» · Табличные измерения « List » (автотест по 10 точкам параметра «частота / уровень/ пост. смещение U / I »), · Функция « Curve scanning »: построение графика с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800 – частота, напряжение, пост. смещение) · Режим сортировки (Comparator): 10 номиналов выборки ( bins 1- bins 9, AUX ) · Выбор пределов измерения: авто или ручной · Автоматический контроль уровня тест-сигнала/ АРУ ( ALC ) · Цветной графический ЖК-дисплей, разрешение 6 разрядов · Режимы калибровки: КЗ ( S hort)/ ХХ (Open)/ Согл. ( Load ) · Выходной импеданс: 10Ω, 25Ω, 50Ω, 100Ω ( переключаемый) · Гнездо USB на передней панели для подключения flash -накопителя · Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик)
